Шпінгалети, що відключаються з ручкою та монтажною пластиною GN 417-C

Друк

GN 417

Шпінгалети, що не відключаються з монтажною пластиною, ручка/кільце/петля

Корпус та пластина цинк пластикове покриття, штифт, кільце/петля та пружина нержавіюча сталь

GN 417-C

Шпінгалети, що відключаються з ручкою та монтажною пластиною

Корпус цинк пластикове покриття, пружина та шток нержавіюча сталь, ручка поліамід чорний колір

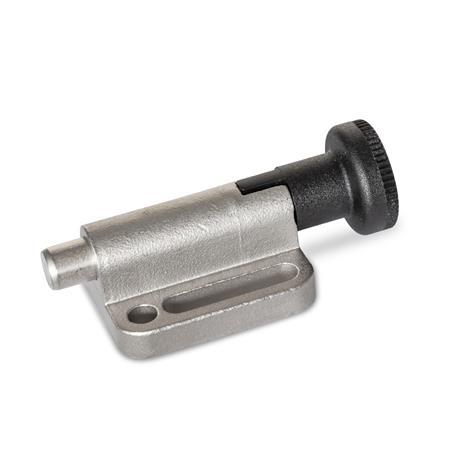

Шпінгалети, що відключаються з ручкою та монтажною пластиною GN 417-C – фото 1

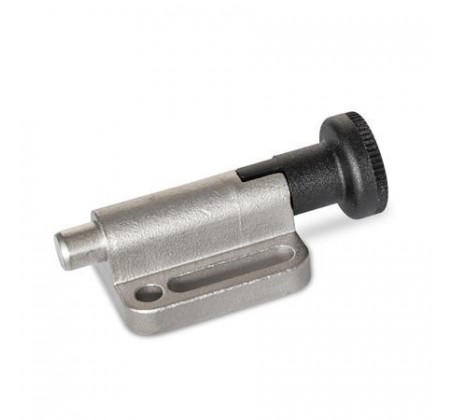

Шпінгалети, що відключаються з ручкою та монтажною пластиною GN 417-C – фото 2

Шпінгалети, що відключаються з ручкою та монтажною пластиною GN 417-C – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 417-C Корпус цинк пластикове покриття, пружина та шток нержавіюча сталь, ручка поліамід чорний колір

Артікул
Артікул	b₁	b₂	b₃	d₂	k₂	l₁	l₂ ±₀.₅	h₂	k₄	h₁	k₃	b₄ -₀.₂	k₁ ±₀.₀₅	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 417-10-C	25	39	40	10	27	18.5	18.5	14.5	15	6.5	6	14.5	6	10	4	Так	600 грн	Детальніше
GN 417-10-C Характеристики: b₁ 25 b₂ 39 b₃ 40 d₂ 10 k₂ 27 l₁ 18.5 l₂ ±₀.₅ 18.5 h₂ 14.5 k₄ 15 h₁ 6.5 k₃ 6 b₄ -₀.₂ 14.5 k₁ ±₀.₀₅ 6 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 600 грн Так До кошику
GN 417-4-C	12	22	19	4	14	7	7	7	8	3.3	4	6	4	4	3	Так	364 грн	Детальніше
GN 417-4-C Характеристики: b₁ 12 b₂ 22 b₃ 19 d₂ 4 k₂ 14 l₁ 7 l₂ ±₀.₅ 7 h₂ 7 k₄ 8 h₁ 3.3 k₃ 4 b₄ -₀.₂ 6 k₁ ±₀.₀₅ 4 Пружинная нагрузка в Н ≈начальная 4 Пружинная нагрузка в Н ≈конечная 3 364 грн Так До кошику
GN 417-5-C	16	28	25.5	5	18	10.5	10.5	9.5	10	4.3	5	8	4.5	5	5	Так	401 грн	Детальніше
GN 417-5-C Характеристики: b₁ 16 b₂ 28 b₃ 25.5 d₂ 5 k₂ 18 l₁ 10.5 l₂ ±₀.₅ 10.5 h₂ 9.5 k₄ 10 h₁ 4.3 k₃ 5 b₄ -₀.₂ 8 k₁ ±₀.₀₅ 4.5 Пружинная нагрузка в Н ≈начальная 5 Пружинная нагрузка в Н ≈конечная 5 401 грн Так До кошику
GN 417-6-C	18	32	30.5	6	21	13	13	10.5	12	5.4	5.5	10	5	6	5	Так	429 грн	Детальніше
GN 417-6-C Характеристики: b₁ 18 b₂ 32 b₃ 30.5 d₂ 6 k₂ 21 l₁ 13 l₂ ±₀.₅ 13 h₂ 10.5 k₄ 12 h₁ 5.4 k₃ 5.5 b₄ -₀.₂ 10 k₁ ±₀.₀₅ 5 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 5 429 грн Так До кошику
GN 417-8-C	21	34	37.5	8	23	20	20	12.5	12	5.4	5.5	12	6	8	6	Так	492 грн	Детальніше
GN 417-8-C Характеристики: b₁ 21 b₂ 34 b₃ 37.5 d₂ 8 k₂ 23 l₁ 20 l₂ ±₀.₅ 20 h₂ 12.5 k₄ 12 h₁ 5.4 k₃ 5.5 b₄ -₀.₂ 12 k₁ ±₀.₀₅ 6 Пружинная нагрузка в Н ≈начальная 8 Пружинная нагрузка в Н ≈конечная 6 492 грн Так До кошику

Характеристики

Тип
Тип C: з фіксацією у віджатому положенні (ручка)
Напрямна
Цинк, лиття під тиском
із пластиковим покриттям
чорний колір, текстуроване оздоблення
Шток
Нержавіюча сталь AISI 303
пружина
Нержавіюча сталь AISI 301
Поворотна ручка
Пластик (поліамід PA)
чорний колір, матове оздоблення
Аксесуари на окреме замовлення
Центратор GN 417.1

особливості та сфери застосування

Види різьблення стопорних штифтів GN 417 обрані таким чином, щоб можна було використовувати шайби ISO 7092.

Стопорні штифти GN 417 з фіксацією стрижня у віджатому положенні застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_417.pdf

Залиште відгук про товар!

За окремим запитом фіксатори GN 417-С-NI: нержавіюча сталь CF-8, матова поверхня, піскоструминна обробка

Ці вироби так само можуть вас зацікавити

GN 818

Стопорні штифти з нержавіючої сталі AISI 316

Особливо міцна нержавіюча сталь, що відключаються/не відключаються, ручка поліамід/нержавіюча сталь A4
