Штифти стопорні (фіксатори) із нержавіючої сталі GN 617-NI (Нержавіюча сталь)

Друк

GN 617 (Сталь пластикова ручка)

Штифти стопорні (фіксатори) сталеві

Сталь чорніння, пластикова ручка/різьбовий стрижень, з гайкою/без

GN 617-NI (Нержавіюча сталь пластикова ручка)

Штифти стопорні із нержавіючої сталі

Стопорні штифти з нержавіючої сталі з пластиковою ручкою/різьбовим штифтом, з контргайкою/без

GN 617-NI (Нержавіюча сталь)

Штифти стопорні (фіксатори) із нержавіючої сталі

Штифт та ручка нержавіюча сталь, з контргайкою/без

Штифти стопорні (фіксатори) із нержавіючої сталі GN 617-NI (Нержавіюча сталь) – фото 1

Штифти стопорні (фіксатори) із нержавіючої сталі GN 617-NI (Нержавіюча сталь) – фото 2

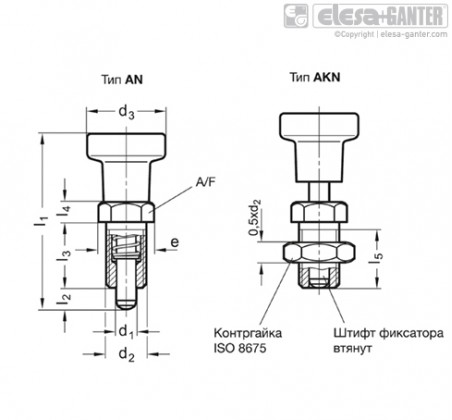

Штифти стопорні (фіксатори) із нержавіючої сталі GN 617-NI (Нержавіюча сталь) – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 617-NI (Нержавіюча сталь) Штифт та ручка нержавіюча сталь, з контргайкою/без

Артікул
Артікул	A/F	d₂	e	d₃	l₁ ≈	l₃	l₄	l₂ min	l₅ min	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 617-10-AKN-NI	30	10	31	M 20 x 1.5	25.4	10	33	80	10	22	17	Так	2133 грн	Детальніше
GN 617-10-AKN-NI Характеристики: A/F 30 d₂ 10 e 31 d₃ M 20 x 1.5 l₁ ≈ 25.4 l₃ 10 l₄ 33 l₂ min 80 l₅ min 10 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 17 2133 грн Так До кошику
GN 617-10-AN-NI	30	10	31	M 20 x 1.5	25.4	10	33	80	10	22	17	Так	1980 грн	Детальніше
GN 617-10-AN-NI Характеристики: A/F 30 d₂ 10 e 31 d₃ M 20 x 1.5 l₁ ≈ 25.4 l₃ 10 l₄ 33 l₂ min 80 l₅ min 10 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 17 1980 грн Так До кошику
GN 617-5-AKN-NI	15	5	21	M 10 x 1	13.8	5	17	45	5	12	6	Так	1018 грн	Детальніше
GN 617-5-AKN-NI Характеристики: A/F 15 d₂ 5 e 21 d₃ M 10 x 1 l₁ ≈ 13.8 l₃ 5 l₄ 17 l₂ min 45 l₅ min 5 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 6 1018 грн Так До кошику
GN 617-5-AN-NI	15	5	21	M 10 x 1	13.8	5	17	45	5	12	6	Так	976 грн	Детальніше
GN 617-5-AN-NI Характеристики: A/F 15 d₂ 5 e 21 d₃ M 10 x 1 l₁ ≈ 13.8 l₃ 5 l₄ 17 l₂ min 45 l₅ min 5 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 6 976 грн Так До кошику
GN 617-6-AKN-NI	17	6	25	M 12 x 1.5	16.2	6	20	54.5	6	14	8	Так	1223 грн	Детальніше
GN 617-6-AKN-NI Характеристики: A/F 17 d₂ 6 e 25 d₃ M 12 x 1.5 l₁ ≈ 16.2 l₃ 6 l₄ 20 l₂ min 54.5 l₅ min 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 8 1223 грн Так До кошику
GN 617-6-AN-NI	17	6	25	M 12 x 1.5	16.2	6	20	54.5	6	14	8	Так	1176 грн	Детальніше
GN 617-6-AN-NI Характеристики: A/F 17 d₂ 6 e 25 d₃ M 12 x 1.5 l₁ ≈ 16.2 l₃ 6 l₄ 20 l₂ min 54.5 l₅ min 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 8 1176 грн Так До кошику
GN 617-8-AKN-NI	23	8	31	M 16 x 1.5	21.9	8	26	69	8	19	9	Так	1738 грн	Детальніше
GN 617-8-AKN-NI Характеристики: A/F 23 d₂ 8 e 31 d₃ M 16 x 1.5 l₁ ≈ 21.9 l₃ 8 l₄ 26 l₂ min 69 l₅ min 8 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 9 1738 грн Так До кошику
GN 617-8-AN-NI	23	8	31	M 16 x 1.5	21.9	8	26	69	8	19	9	Так	1672 грн	Детальніше
GN 617-8-AN-NI Характеристики: A/F 23 d₂ 8 e 31 d₃ M 16 x 1.5 l₁ ≈ 21.9 l₃ 8 l₄ 26 l₂ min 69 l₅ min 8 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 9 1672 грн Так До кошику

Характеристики

Типи
Тип AN: з ручкою з нержавіючої сталі, без контргайки
Тип AKN: з ручкою з нержавіючої сталі, з контргайкою
Варіант виконання із нержавіючої сталі AISI 303 NI
Хімічно нікельований плунжер
Ручка типу AN/AKN
Нержавіюча сталь AISI 303

особливості та сфери застосування

Стопорні штифти GN 617 розроблені для застосування в пристроях, де потрібна корозійна стійкість, або це передбачено нормативами на обладнання, фіксатор при встановленні в крайнє положення (пружина «заблокована») також поглинав осьове зусилля.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_617.pdf

Залиште відгук про товар!

Тип AN: з ручкою з нержавіючої сталі, без контргайки
Тип AKN: з ручкою з нержавіючої сталі, з контргайкою
