Дискові маховики із захватом зі зворотного боку та ручкою обертання GN 321-R

Друк

GN 321-A

Дискові штурвали із внутрішнім, зі зворотного боку, захопленням

Алюміній, полірований обід, під шпонку / отвір

GN 321-R

Дискові маховики із захватом зі зворотного боку та ручкою обертання

Алюміній, полірований обід, монтажний отвір/під шпонку

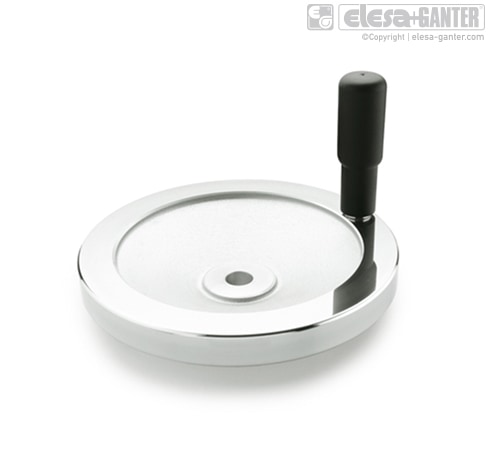

Дискові маховики із захватом зі зворотного боку та ручкою обертання GN 321-R – фото 1

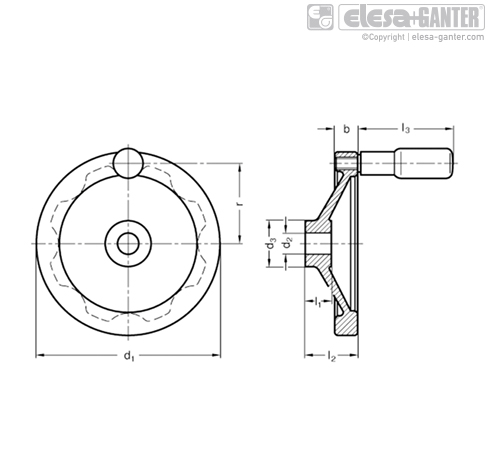

Дискові маховики із захватом зі зворотного боку та ручкою обертання GN 321-R – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 321-R Алюміній, полірований обід, монтажний отвір/під шпонку

Артікул
Артікул	d₂ H₇	d₁	l₁	d₃	l₂ ≈	l₃ ≈	r	Ø Ручка	b	В наявності	Ціна
GN 321-100-B10-R	10	100	17	28	30	58.5	42.5	18	14	Так	2034 грн	Детальніше
GN 321-100-B10-R Характеристики: d₂ H₇ 10 d₁ 100 l₁ 17 d₃ 28 l₂ ≈ 30 l₃ ≈ 58.5 r 42.5 Ø Ручка 18 b 14 2034 грн Так До кошику
GN 321-100-B12-R	12	100	17	28	30	58.5	42.5	18	14	Так	2034 грн	Детальніше
GN 321-100-B12-R Характеристики: d₂ H₇ 12 d₁ 100 l₁ 17 d₃ 28 l₂ ≈ 30 l₃ ≈ 58.5 r 42.5 Ø Ручка 18 b 14 2034 грн Так До кошику
GN 321-100-K10-R	10	100	17	28	30	58.5	42.5	18	14	Так	2242 грн	Детальніше
GN 321-100-K10-R Характеристики: d₂ H₇ 10 d₁ 100 l₁ 17 d₃ 28 l₂ ≈ 30 l₃ ≈ 58.5 r 42.5 Ø Ручка 18 b 14 2242 грн Так До кошику
GN 321-100-K12-R	12	100	17	28	30	58.5	42.5	18	14	Так	2242 грн	Детальніше
GN 321-100-K12-R Характеристики: d₂ H₇ 12 d₁ 100 l₁ 17 d₃ 28 l₂ ≈ 30 l₃ ≈ 58.5 r 42.5 Ø Ручка 18 b 14 2242 грн Так До кошику
GN 321-125-B12-R	12	125	18	31	33	61.5	54	22	15	Так	2383 грн	Детальніше
GN 321-125-B12-R Характеристики: d₂ H₇ 12 d₁ 125 l₁ 18 d₃ 31 l₂ ≈ 33 l₃ ≈ 61.5 r 54 Ø Ручка 22 b 15 2383 грн Так До кошику
GN 321-125-B14-R	14	125	18	31	33	61.5	54	22	15	Під замовлення	2383 грн	Детальніше
GN 321-125-B14-R Характеристики: d₂ H₇ 14 d₁ 125 l₁ 18 d₃ 31 l₂ ≈ 33 l₃ ≈ 61.5 r 54 Ø Ручка 22 b 15 2383 грн Під замовлення До кошику
GN 321-125-K12-R	12	125	18	31	33	61.5	54	22	15	Так	2591 грн	Детальніше
GN 321-125-K12-R Характеристики: d₂ H₇ 12 d₁ 125 l₁ 18 d₃ 31 l₂ ≈ 33 l₃ ≈ 61.5 r 54 Ø Ручка 22 b 15 2591 грн Так До кошику
GN 321-125-K14-R	14	125	18	31	33	61.5	54	22	15	Так	2591 грн	Детальніше
GN 321-125-K14-R Характеристики: d₂ H₇ 14 d₁ 125 l₁ 18 d₃ 31 l₂ ≈ 33 l₃ ≈ 61.5 r 54 Ø Ручка 22 b 15 2591 грн Так До кошику
GN 321-140-B14-R	14	140	19	36	36	76.5	61	24	16.5	Під замовлення	2770 грн	Детальніше
GN 321-140-B14-R Характеристики: d₂ H₇ 14 d₁ 140 l₁ 19 d₃ 36 l₂ ≈ 36 l₃ ≈ 76.5 r 61 Ø Ручка 24 b 16.5 2770 грн Під замовлення До кошику
GN 321-140-B16-R	16	140	19	36	36	76.5	61	24	16.5	Під замовлення	2770 грн	Детальніше
GN 321-140-B16-R Характеристики: d₂ H₇ 16 d₁ 140 l₁ 19 d₃ 36 l₂ ≈ 36 l₃ ≈ 76.5 r 61 Ø Ручка 24 b 16.5 2770 грн Під замовлення До кошику
GN 321-140-K14-R	14	140	19	36	36	76.5	61	24	16.5	Так	2977 грн	Детальніше
GN 321-140-K14-R Характеристики: d₂ H₇ 14 d₁ 140 l₁ 19 d₃ 36 l₂ ≈ 36 l₃ ≈ 76.5 r 61 Ø Ручка 24 b 16.5 2977 грн Так До кошику
GN 321-140-K16-R	16	140	19	36	36	76.5	61	24	16.5	Під замовлення	2977 грн	Детальніше
GN 321-140-K16-R Характеристики: d₂ H₇ 16 d₁ 140 l₁ 19 d₃ 36 l₂ ≈ 36 l₃ ≈ 76.5 r 61 Ø Ручка 24 b 16.5 2977 грн Під замовлення До кошику
GN 321-160-B14-R	14	160	20	36	39	76.5	71	24	18	Під замовлення	3074 грн	Детальніше
GN 321-160-B14-R Характеристики: d₂ H₇ 14 d₁ 160 l₁ 20 d₃ 36 l₂ ≈ 39 l₃ ≈ 76.5 r 71 Ø Ручка 24 b 18 3074 грн Під замовлення До кошику
GN 321-160-B16-R	16	160	20	36	39	76.5	71	24	18	Під замовлення	3074 грн	Детальніше
GN 321-160-B16-R Характеристики: d₂ H₇ 16 d₁ 160 l₁ 20 d₃ 36 l₂ ≈ 39 l₃ ≈ 76.5 r 71 Ø Ручка 24 b 18 3074 грн Під замовлення До кошику
GN 321-160-K14-R	14	160	20	36	39	76.5	71	24	18	Так	3281 грн	Детальніше
GN 321-160-K14-R Характеристики: d₂ H₇ 14 d₁ 160 l₁ 20 d₃ 36 l₂ ≈ 39 l₃ ≈ 76.5 r 71 Ø Ручка 24 b 18 3281 грн Так До кошику
GN 321-160-K16-R	16	160	20	36	39	76.5	71	24	18	Так	3281 грн	Детальніше
GN 321-160-K16-R Характеристики: d₂ H₇ 16 d₁ 160 l₁ 20 d₃ 36 l₂ ≈ 39 l₃ ≈ 76.5 r 71 Ø Ручка 24 b 18 3281 грн Так До кошику
GN 321-200-B18-R	18	200	24	45	45	86.5	89	25	20.5	Так	3928 грн	Детальніше
GN 321-200-B18-R Характеристики: d₂ H₇ 18 d₁ 200 l₁ 24 d₃ 45 l₂ ≈ 45 l₃ ≈ 86.5 r 89 Ø Ручка 25 b 20.5 3928 грн Так До кошику
GN 321-200-B20-R	20	200	24	45	45	86.5	89	25	20.5	Так	3928 грн	Детальніше
GN 321-200-B20-R Характеристики: d₂ H₇ 20 d₁ 200 l₁ 24 d₃ 45 l₂ ≈ 45 l₃ ≈ 86.5 r 89 Ø Ручка 25 b 20.5 3928 грн Так До кошику
GN 321-200-K18-R	18	200	24	45	45	86.5	89	25	20.5	Так	4136 грн	Детальніше
GN 321-200-K18-R Характеристики: d₂ H₇ 18 d₁ 200 l₁ 24 d₃ 45 l₂ ≈ 45 l₃ ≈ 86.5 r 89 Ø Ручка 25 b 20.5 4136 грн Так До кошику
GN 321-200-K20-R	20	200	24	45	45	86.5	89	25	20.5	Під замовлення	4136 грн	Детальніше
GN 321-200-K20-R Характеристики: d₂ H₇ 20 d₁ 200 l₁ 24 d₃ 45 l₂ ≈ 45 l₃ ≈ 86.5 r 89 Ø Ручка 25 b 20.5 4136 грн Під замовлення До кошику
GN 321-250-B22-R	22	250	28	48	51	86.5	113	25	23	Під замовлення	5027 грн	Детальніше
GN 321-250-B22-R Характеристики: d₂ H₇ 22 d₁ 250 l₁ 28 d₃ 48 l₂ ≈ 51 l₃ ≈ 86.5 r 113 Ø Ручка 25 b 23 5027 грн Під замовлення До кошику
GN 321-250-B26-R	26	250	28	48	51	86.5	113	25	23	Так	5027 грн	Детальніше
GN 321-250-B26-R Характеристики: d₂ H₇ 26 d₁ 250 l₁ 28 d₃ 48 l₂ ≈ 51 l₃ ≈ 86.5 r 113 Ø Ручка 25 b 23 5027 грн Так До кошику
GN 321-250-K22-R	22	250	28	48	51	86.5	113	25	23	Так	5234 грн	Детальніше
GN 321-250-K22-R Характеристики: d₂ H₇ 22 d₁ 250 l₁ 28 d₃ 48 l₂ ≈ 51 l₃ ≈ 86.5 r 113 Ø Ручка 25 b 23 5234 грн Так До кошику
GN 321-250-K26-R	26	250	28	48	51	86.5	113	25	23	Так	5234 грн	Детальніше
GN 321-250-K26-R Характеристики: d₂ H₇ 26 d₁ 250 l₁ 28 d₃ 48 l₂ ≈ 51 l₃ ≈ 86.5 r 113 Ø Ручка 25 b 23 5234 грн Так До кошику
GN 321-80-B10-R	10	80	16	28	26	44	33.5	16	13	Так	1767 грн	Детальніше
GN 321-80-B10-R Характеристики: d₂ H₇ 10 d₁ 80 l₁ 16 d₃ 28 l₂ ≈ 26 l₃ ≈ 44 r 33.5 Ø Ручка 16 b 13 1767 грн Так До кошику
GN 321-80-B12-R	12	80	16	28	26	44	33.5	16	13	Так	1767 грн	Детальніше
GN 321-80-B12-R Характеристики: d₂ H₇ 12 d₁ 80 l₁ 16 d₃ 28 l₂ ≈ 26 l₃ ≈ 44 r 33.5 Ø Ручка 16 b 13 1767 грн Так До кошику
GN 321-80-K10-R	10	80	16	28	26	44	33.5	16	13	Так	1975 грн	Детальніше
GN 321-80-K10-R Характеристики: d₂ H₇ 10 d₁ 80 l₁ 16 d₃ 28 l₂ ≈ 26 l₃ ≈ 44 r 33.5 Ø Ручка 16 b 13 1975 грн Так До кошику
GN 321-80-K12-R	12	80	16	28	26	44	33.5	16	13	Так	1975 грн	Детальніше
GN 321-80-K12-R Характеристики: d₂ H₇ 12 d₁ 80 l₁ 16 d₃ 28 l₂ ≈ 26 l₃ ≈ 44 r 33.5 Ø Ручка 16 b 13 1975 грн Так До кошику

Характеристики

Tип

Тип R: з ручкою, що обертається

Коди отворів

Варіант виконання B: без паза

Варіант виконання K: з шпонковим пазом

Алюміній

Механічно оброблена втулка.

Полірований обід

Радіальне та осьове биття < 0.4.

Корпус маховика

Полірований обід

Матова поверхня корпусу без механічної дрібоструминного обробки

Циліндричні обертові ручки GN 798

Пластик, технополимер

чорний колір, матова обробка

Особливості та сфери застосування

Дисковий маховик GN 321-R з ручкою, що обертається

Для створення великого крутного моменту на шпинделі органів управління, збільшення швидкості обертання і зручності використання в магазині ELESA + GANTER пропонуємо купити дисковий маховик GN 321-R з ручкою, що обертається.

Так само, як дискові маховики GN 321-А, маховики GN 321-R виконані з алюмінію. Диск маховика має матову поверхню завдяки дрібоструминного очищення без механічної обробки. Краї дискового штурвала управління GN 321-R оброблені і полірованими для зручності роботи з ним та наданню виробу красивого зовнішнього вигляду.

Циліндрична ручка що обертається, встановлена на штурвали GN 321-R виконана з технополімеру та має зручну форму і захоплення, а за рахунок вбудованих в цю ручку підшипників - легке обертання і гарантовану довговічність використання.

Дискові штурвали GN 321-R з ручкою, що обертається можна купити в двох варіантах кріплення до шпинделя:

Варіант виконання В, без паза з отвором під посадку ≤0.4, або у варіанті виконання До зі шпонковим пазом. Основні допуски по стандартам ISO.

Дискові маховики GN 321-R з ручки, що обертається можна придбати з зовнішнім діаметром від 100 до 250 мм, що дозволяє зробити точний вибір в залежності від конкретно поставлених завдань і необхідних зусиль.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_321.pdf

Залиште відгук про товар!

Ручка, що обертається GN 798
Тип К - варіант отвору зі шпоночним пазом
Тип В - отвір Н7

Аксесуари на окреме замовлення

Центрувальна шайба із сталі GN 184
