Монолітні маховики з ручкою для ремонту та модернізації VDN.FP+I

Друк

VDN.FP-A

Верстатні монолітні маховики

Дюропласт абразивостійкий, сигнальне кільце, сталева втулка з отвором/під шпонку

VDN.FP+I-A

Монолітні маховики особливо міцні з ручкою

Абразивостійкий дюропласт, алюмінієве кільце, сталева втулка отвір/під шпонку

VDN.FP+IR-A

Верстатні штурвали стійкі до стружки і подряпин з відкидною ручкою

Дюропласт, алюмінієве кільце, сталева втулка отвір/під шпонку

VDN.FP+IRS-A

Безпечні верстатні штурвали зі зворотною складною ручкою

Дюропласт абразивостійкий, сигнальне кільце, сталева втулка з отвором/під шпонку

VDN.FP

Монолітні маховики під індивідуальні розміри валу

Абразивостійкий дюропласт, алюмінієве кільце, сталева втулка під свердління

VDN.FP+I

Монолітні маховики з ручкою для ремонту та модернізації

Абразивостійкий дюропласт, алюмінієве кільце, сталева втулка під свердління

VDN.FP+IR

Маховики з відкидною ручкою для ремонту та модернізації

Абразивостійкий дюропласт, алюмінієве кільце, сталева втулка під свердління

VDN.FP+IRS

Стійкі до подряпин штурвали безпечного виконання

Абразивостійкий дюропласт, алюмінієве кільце, сталева втулка під свердління

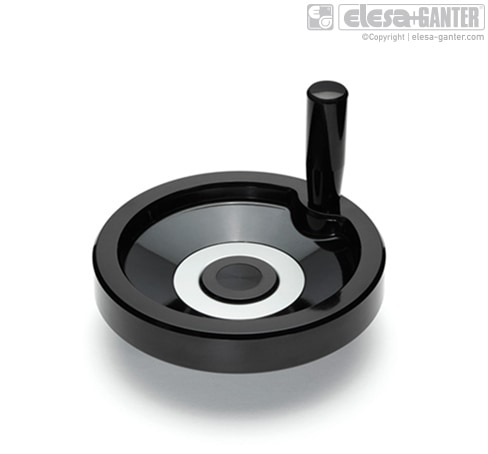

Монолітні маховики з ручкою для ремонту та модернізації VDN.FP+I – фото 1

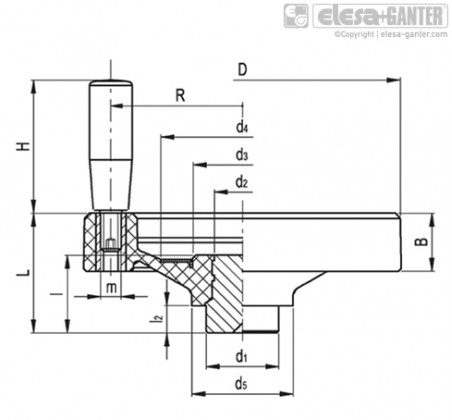

Монолітні маховики з ручкою для ремонту та модернізації VDN.FP+I – Креслення 1

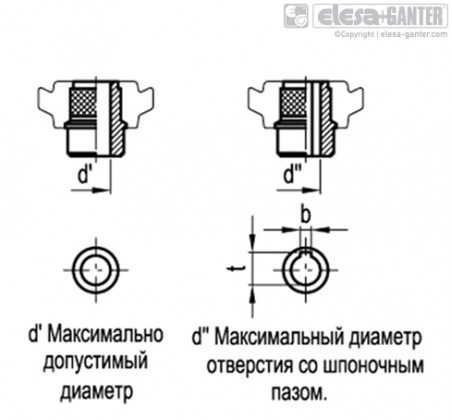

Монолітні маховики з ручкою для ремонту та модернізації VDN.FP+I – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

VDN.FP+I Абразивостійкий дюропласт, алюмінієве кільце, сталева втулка під свердління

Артікул
Артікул	D	L	B	d₁	d₂	l	d₃	l₂	d₄	d₅	H	t	b	m	R	C#[Nm]	d'	d''	L#[J]	В наявності	Ціна
VDN.100 FP+I	100	46	21	24	20	33.5	35	12	54	39	50	15.3	5	M6	39	150	16	13	6	Так	1252 грн	Детальніше
VDN.100 FP+I Характеристики: D 100 L 46 B 21 d₁ 24 d₂ 20 l 33.5 d₃ 35 l₂ 12 d₄ 54 d₅ 39 H 50 t 15.3 b 5 m M6 R 39 C#[Nm] 150 d' 16 d'' 13 L#[J] 6 1252 грн Так До кошику
VDN.125 FP+I	125	57	28	32	26.5	38	44	15	70	46	65	18.3	5	M8	50	300	20	16	8	Так	1586 грн	Детальніше
VDN.125 FP+I Характеристики: D 125 L 57 B 28 d₁ 32 d₂ 26.5 l 38 d₃ 44 l₂ 15 d₄ 70 d₅ 46 H 65 t 18.3 b 5 m M8 R 50 C#[Nm] 300 d' 20 d'' 16 L#[J] 8 1586 грн Так До кошику
VDN.140 FP+I	140	55	28	32	26.5	38	44	15	70	48	65	18.3	5	M8	58	300	20	16	14	Так	1900 грн	Детальніше
VDN.140 FP+I Характеристики: D 140 L 55 B 28 d₁ 32 d₂ 26.5 l 38 d₃ 44 l₂ 15 d₄ 70 d₅ 48 H 65 t 18.3 b 5 m M8 R 58 C#[Nm] 300 d' 20 d'' 16 L#[J] 14 1900 грн Так До кошику
VDN.150 FP+I	150	61	30	32	26.5	38	50	15	80	48	65	18.3	5	M8	62	400	20	16	14	Так	2091 грн	Детальніше
VDN.150 FP+I Характеристики: D 150 L 61 B 30 d₁ 32 d₂ 26.5 l 38 d₃ 50 l₂ 15 d₄ 80 d₅ 48 H 65 t 18.3 b 5 m M8 R 62 C#[Nm] 400 d' 20 d'' 16 L#[J] 14 2091 грн Так До кошику
VDN.175 FP+I	175	66	32	40	33	43	55	15	90	56	80	24.8	6	M10	72.5	500	26	22	16	Так	2545 грн	Детальніше
VDN.175 FP+I Характеристики: D 175 L 66 B 32 d₁ 40 d₂ 33 l 43 d₃ 55 l₂ 15 d₄ 90 d₅ 56 H 80 t 24.8 b 6 m M10 R 72.5 C#[Nm] 500 d' 26 d'' 22 L#[J] 16 2545 грн Так До кошику
VDN.200 FP+I	200	68	32	40	33	43	55	15	90	60	90	24.8	6	M10	82	600	26	22	18	Так	3068 грн	Детальніше
VDN.200 FP+I Характеристики: D 200 L 68 B 32 d₁ 40 d₂ 33 l 43 d₃ 55 l₂ 15 d₄ 90 d₅ 60 H 90 t 24.8 b 6 m M10 R 82 C#[Nm] 600 d' 26 d'' 22 L#[J] 18 3068 грн Так До кошику
VDN.225 FP+I	225	71	33	49	40	44.5	66	15	110	66	90	30.3	8	M10	94	900	34	27	25	Під замовлення	4118 грн	Детальніше
VDN.225 FP+I Характеристики: D 225 L 71 B 33 d₁ 49 d₂ 40 l 44.5 d₃ 66 l₂ 15 d₄ 110 d₅ 66 H 90 t 30.3 b 8 m M10 R 94 C#[Nm] 900 d' 34 d'' 27 L#[J] 25 4118 грн Під замовлення До кошику
VDN.250 FP+I	249	76	36	49	40	44.5	66	15	110	70	90	30.3	8	M10	106	1000	35	27	28	Так	4675 грн	Детальніше
VDN.250 FP+I Характеристики: D 249 L 76 B 36 d₁ 49 d₂ 40 l 44.5 d₃ 66 l₂ 15 d₄ 110 d₅ 70 H 90 t 30.3 b 8 m M10 R 106 C#[Nm] 1000 d' 35 d'' 27 L#[J] 28 4675 грн Так До кошику
VDN.300 FP+I	301	87	36	58	58	56	94	18	148	82	90	41.3	10	M10	132	1100	42	38	35	Під замовлення	6731 грн	Детальніше
VDN.300 FP+I Характеристики: D 301 L 87 B 36 d₁ 58 d₂ 58 l 56 d₃ 94 l₂ 18 d₄ 148 d₅ 82 H 90 t 41.3 b 10 m M10 R 132 C#[Nm] 1100 d' 42 d'' 38 L#[J] 35 6731 грн Під замовлення До кошику
VDN.350 FP+I	350	92	38	58	58	56	94	18	148	90	102	41.3	10	M10	157	1200	42	38	36	Під замовлення	10419 грн	Детальніше
VDN.350 FP+I Характеристики: D 350 L 92 B 38 d₁ 58 d₂ 58 l 56 d₃ 94 l₂ 18 d₄ 148 d₅ 90 H 102 t 41.3 b 10 m M10 R 157 C#[Nm] 1200 d' 42 d'' 38 L#[J] 36 10419 грн Під замовлення До кошику
VDN.50 FP+I	50	22	12	16	16	19	-	9	25	26	28	11.4	3	M6	19	55	12	10	3	Так	823 грн	Детальніше
VDN.50 FP+I Характеристики: D 50 L 22 B 12 d₁ 16 d₂ 16 l 19 d₃ - l₂ 9 d₄ 25 d₅ 26 H 28 t 11.4 b 3 m M6 R 19 C#[Nm] 55 d' 12 d'' 10 L#[J] 3 823 грн Так До кошику
VDN.63 FP+I	63	28	13	20	20	24	-	10	31	28	40	12.8	4	M6	24	75	13	11	4	Так	937 грн	Детальніше
VDN.63 FP+I Характеристики: D 63 L 28 B 13 d₁ 20 d₂ 20 l 24 d₃ - l₂ 10 d₄ 31 d₅ 28 H 40 t 12.8 b 4 m M6 R 24 C#[Nm] 75 d' 13 d'' 11 L#[J] 4 937 грн Так До кошику
VDN.80 FP+I	80	31	14	20	18	28	28	10	43	30	40	12.8	4	M6	32	120	13	11	5	Так	998 грн	Детальніше
VDN.80 FP+I Характеристики: D 80 L 31 B 14 d₁ 20 d₂ 18 l 28 d₃ 28 l₂ 10 d₄ 43 d₅ 30 H 40 t 12.8 b 4 m M6 R 32 C#[Nm] 120 d' 13 d'' 11 L#[J] 5 998 грн Так До кошику

Аксесуари по окремому замовленню

Центруюча шайба зі сталі, покрита чорною оксидною плівкою GN 184.

Основні характеристики

Матеріал

Високоміцний дюропласт на основі фенолу (PF), чорний колір, глянсова обробка.

Кільце

Анодований алюміній, матова поверхня.

(оригінальний дизайн Elesa - зареєстрований в США патент & TM Off).

Стандартні виконання

Виконання втулок з чорної оксидированной стали відрізняється від стандартного, оскільки отвори виконані не методом свердління.

VDN.FP+I: з ручкою, що обертається I.301+x з дюропласта.

особливості та сфери застосування

Якщо для налаштування органів управління обладнання необхідна велика кількість обертів, або якщо налаштування механізму повинно проводитись швидко, в магазині ELESA + GANTER можна купити монолітний маховик VDN.FP + I з ручкою, що обертається.

Наявність такої ручки дозволяє дуже швидко і зручно обертати моховик і впливати на шпиндель органів управління.

Монолітний маховик з втулкою без різьби VDN.FP + I з ручкою, що обертається виконаний з високоміцного дюропласту, здатного працювати при температурах навколишнього середовища від -20 ° С до + 110 ° С, під впливом ультрафіолетових променів, атмосферних опадів та стійкого до механічних впливів. Разом з цим, купуючи цей вироб, слід враховувати, що монолітний маховик VDN.FP + I не призначений до роботи в умовах, де можлива дія ударних навантажень.

Ручка що обертається виконана з дюропласта, як і сам маховик VDN.FP + I і також здатна витримувати несприятливі зовнішні впливи.

Місце кріплення ручки, що обертається до штурвала VDN.FP + I посилено за рахунок потовщення місця кріплення, що збільшує надійність виробу в цілому.

Монолітний маховик VDN.FP + I з ручкою, що обертається розрахований на крутний момент до 1100 Н / м і є в багатьох випадках прекрасною альтернативою більш важким і менш технологічним сталевим і чавунним маховика.

Спеціальні виконання доступні за запитом

Маховики з вбудованими балансувальними противагами.
