Монолітні маховики з відкидною ручкою VDT+IR

Друк

VDT.

Монолітні маховики без ручки

Армований технополімер, анодоване алюмінієве кільце, сталева втулка отвір/під шпонку

VDT+I

Монолітні маховики з ручкою

Армований технополімер, анодоване алюмінієве кільце, сталева втулка отвір/під шпонку

VDT+IR

Монолітні маховики з відкидною ручкою

Армований технополімер, анодоване алюмінієве кільце, сталева втулка отвір/під шпонку

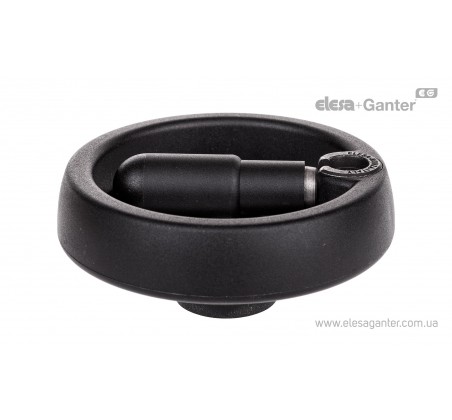

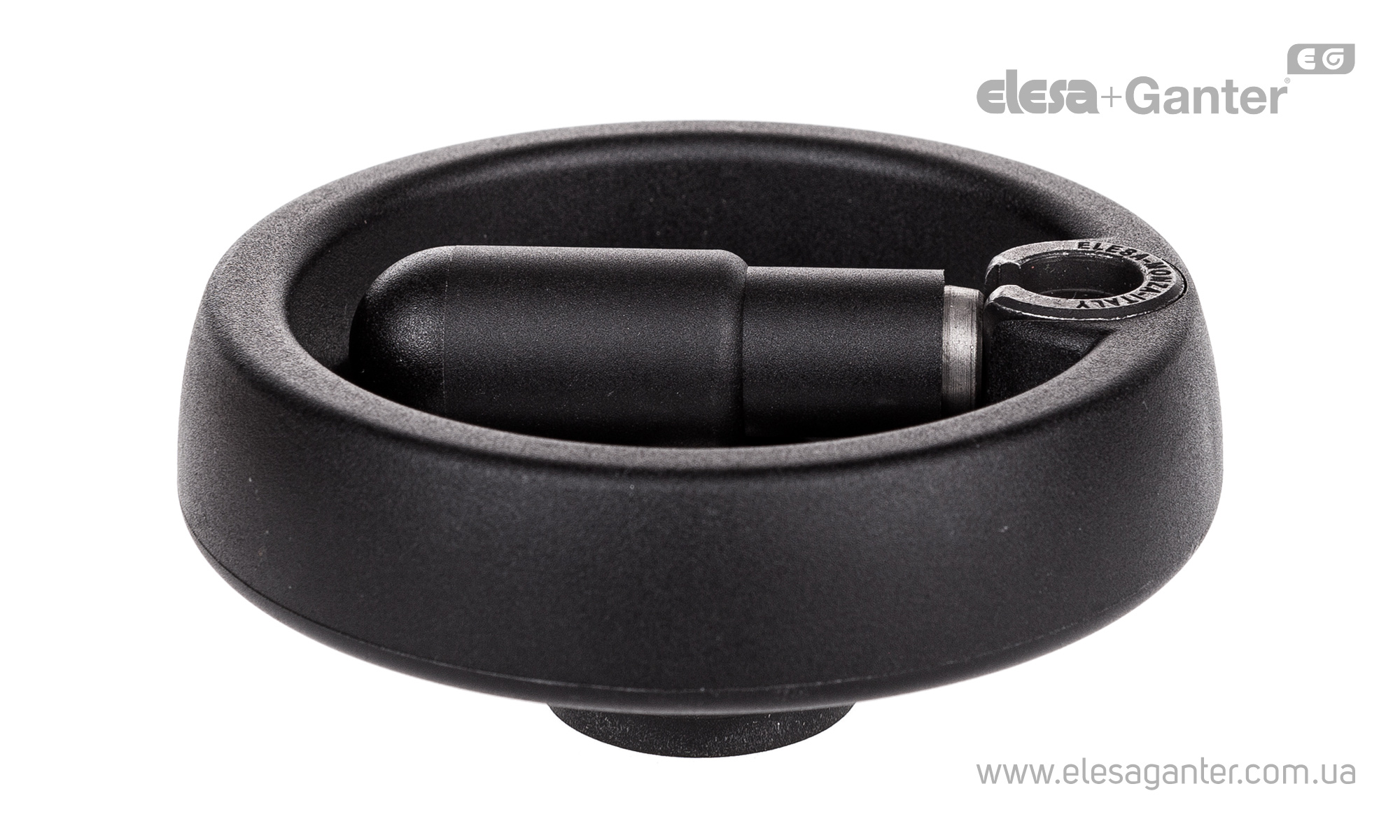

Монолітні маховики з відкидною ручкою VDT+IR – фото 1

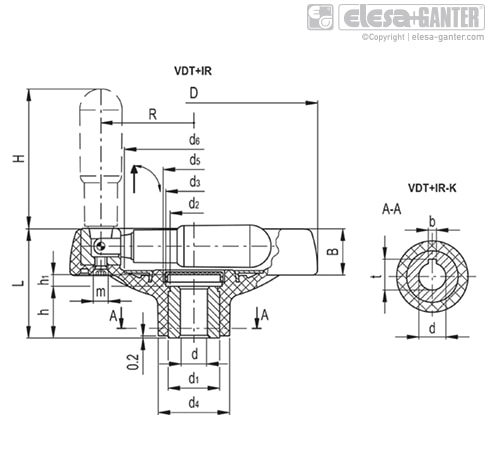

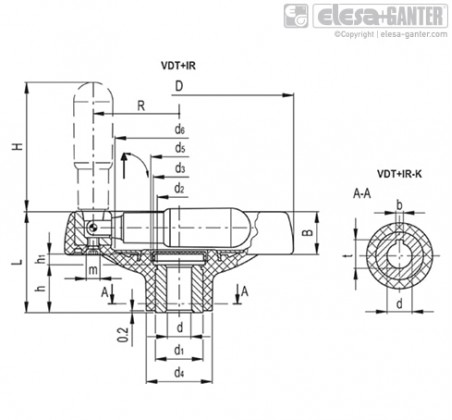

Монолітні маховики з відкидною ручкою VDT+IR – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

VDT+IR Армований технополімер, анодоване алюмінієве кільце, сталева втулка отвір/під шпонку

Артікул
Артікул	D	dH₇	L	B	d₁	d₂	d₃	d₄	d₅	h	d₆	H	t	b	R	C#[Nm]	h₁	L#[J]	В наявності	Ціна
VDT.100+IR A-10	100	10	49	22	22	20	26	32	28	22	54	60	-	-	37	180	5.5	21	Так	2015 грн	Детальніше
VDT.100+IR A-10 Характеристики: D 100 dH₇ 10 L 49 B 22 d₁ 22 d₂ 20 d₃ 26 d₄ 32 d₅ 28 h 22 d₆ 54 H 60 t - b - R 37 C#[Nm] 180 h₁ 5.5 L#[J] 21 2015 грн Так До кошику
VDT.100+IR A-10-K	100	10	49	22	22	20	26	32	28	22	54	60	11.4	3	37	180	5.5	21	Так	2205 грн	Детальніше
VDT.100+IR A-10-K Характеристики: D 100 dH₇ 10 L 49 B 22 d₁ 22 d₂ 20 d₃ 26 d₄ 32 d₅ 28 h 22 d₆ 54 H 60 t 11.4 b 3 R 37 C#[Nm] 180 h₁ 5.5 L#[J] 21 2205 грн Так До кошику
VDT.125+IR A-12	125	12	57	24	26	24	28	36	31	27	70	65	-	-	47	200	7	23	Так	2234 грн	Детальніше
VDT.125+IR A-12 Характеристики: D 125 dH₇ 12 L 57 B 24 d₁ 26 d₂ 24 d₃ 28 d₄ 36 d₅ 31 h 27 d₆ 70 H 65 t - b - R 47 C#[Nm] 200 h₁ 7 L#[J] 23 2234 грн Так До кошику
VDT.125+IR A-12-K	125	12	57	24	26	24	28	36	31	27	70	65	13.8	4	47	200	7	23	Так	2424 грн	Детальніше
VDT.125+IR A-12-K Характеристики: D 125 dH₇ 12 L 57 B 24 d₁ 26 d₂ 24 d₃ 28 d₄ 36 d₅ 31 h 27 d₆ 70 H 65 t 13.8 b 4 R 47 C#[Nm] 200 h₁ 7 L#[J] 23 2424 грн Так До кошику
VDT.160+IR A-12	160	12	64	27	35	33	38	46	40	28	90	80	-	-	62	400	11	25	Під замовлення	2666 грн	Детальніше
VDT.160+IR A-12 Характеристики: D 160 dH₇ 12 L 64 B 27 d₁ 35 d₂ 33 d₃ 38 d₄ 46 d₅ 40 h 28 d₆ 90 H 80 t - b - R 62 C#[Nm] 400 h₁ 11 L#[J] 25 2666 грн Під замовлення До кошику
VDT.160+IR A-12-K	160	12	64	27	35	33	38	46	40	28	90	80	16.3	5	62	400	11	25	Так	2856 грн	Детальніше
VDT.160+IR A-12-K Характеристики: D 160 dH₇ 12 L 64 B 27 d₁ 35 d₂ 33 d₃ 38 d₄ 46 d₅ 40 h 28 d₆ 90 H 80 t 16.3 b 5 R 62 C#[Nm] 400 h₁ 11 L#[J] 25 2856 грн Так До кошику
VDT.160+IR A-14	160	14	64	27	35	33	38	46	40	28	90	80	-	-	62	400	11	25	Так	2666 грн	Детальніше
VDT.160+IR A-14 Характеристики: D 160 dH₇ 14 L 64 B 27 d₁ 35 d₂ 33 d₃ 38 d₄ 46 d₅ 40 h 28 d₆ 90 H 80 t - b - R 62 C#[Nm] 400 h₁ 11 L#[J] 25 2666 грн Так До кошику
VDT.160+IR A-14-K	160	14	64	27	35	33	38	46	40	28	90	80	16.3	5	62	400	11	25	Так	2856 грн	Детальніше
VDT.160+IR A-14-K Характеристики: D 160 dH₇ 14 L 64 B 27 d₁ 35 d₂ 33 d₃ 38 d₄ 46 d₅ 40 h 28 d₆ 90 H 80 t 16.3 b 5 R 62 C#[Nm] 400 h₁ 11 L#[J] 25 2856 грн Так До кошику
VDT.200+IR A-20	200	20	68	30	40	38	50	51	52	31	110	90	-	-	78	600	9	35	Так	3492 грн	Детальніше
VDT.200+IR A-20 Характеристики: D 200 dH₇ 20 L 68 B 30 d₁ 40 d₂ 38 d₃ 50 d₄ 51 d₅ 52 h 31 d₆ 110 H 90 t - b - R 78 C#[Nm] 600 h₁ 9 L#[J] 35 3492 грн Так До кошику
VDT.200+IR A-20-K	200	20	68	30	40	38	50	51	52	31	110	90	22.8	6	78	600	9	35	Так	3682 грн	Детальніше
VDT.200+IR A-20-K Характеристики: D 200 dH₇ 20 L 68 B 30 d₁ 40 d₂ 38 d₃ 50 d₄ 51 d₅ 52 h 31 d₆ 110 H 90 t 22.8 b 6 R 78 C#[Nm] 600 h₁ 9 L#[J] 35 3682 грн Так До кошику

характеристики

Матеріал

Технополимер на основі поліаміду (ПА), армований скловолокном, чорний колір, матова обробка.

Ковпачок втулки

Технополимер на основі ацетальной смоли (POM), чорний колір, матова обробка, зборка шляхом щільної посадки.

Кільце

Анодований алюміній, матова поверхня.

(Оригінальний дизайн Elesa)

Стандартні виконання

Втулка зі сталі з чорною оксидною плівкою, розгорнуте отвір H7.

VDT+IR: з відкидною ручкою IR.620 з технополімера.
K: індекс для виконань з отвором і шпонковим пазом відповідно до DIN 6885/1, виробничий допуск P9, тобто VDT.100 A-10-K

Аксесуари по окремому замовленню

Тип осьової наполегливої шайби GN 184.

особливості та сфери застосування

Для використання у вузьких місцях, проходах, на транспорті, причіпних пристроях і інших механізмах в магазині ELESA + GANTER можна купити монолітні маховики VDT + IR з відкидною ручкою. За рахунок форми монолітного маховика VDT + IR в складеному стані його ручка, що обертається, знаходиться в одній площині з кільцем цього маховика. У такому положенні ручки монолітний маховик VDT + IR не має небезпечних виступаючих частин. Разом з тим, кільце з передніми і задніми виступами монолітного штурвала управління VDT + IR дає хороше зачеплення з руками та забезпечують легке управління механізмом.

При необхідності обертова ручка легко переводиться в положення, перпендикулярне площині штурвала і маховик VDT + IR готовий до використання.

Монолітні маховики VDT + IR з відкидною ручкою кріпляться до органів управління за рахунок наявності розгорнутого отвору з посадкою Н7. Для використання на валах зі шпонкою можна купити монолітні маховики VDT + IR у виконанні з отвором і шпонковим пазом відповідно до DIN 6885/1.

Місце кріплення відкидний ручки до корпусу монолітних маховиків VDT + IR посилено конструктивним припливом, тому ці колеса управління витримують такі ж зусилля (до 600Н / м), як і аналогічні монолітні маховики VDT без ручки.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

VDT.pdf

Залиште відгук про товар!

Зі складною ручкою IR.620
Тип К - варіант отвору зі шпоночним пазом

Аксесуари на окреме замовлення

Центруюча шайба зі сталі GN 184
