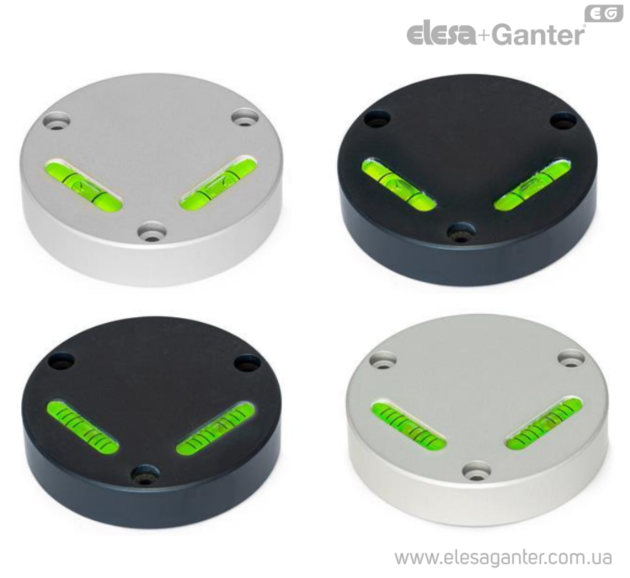

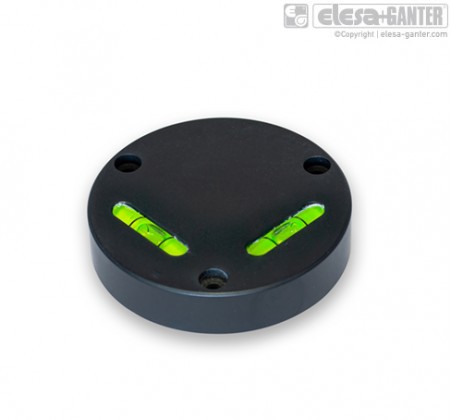

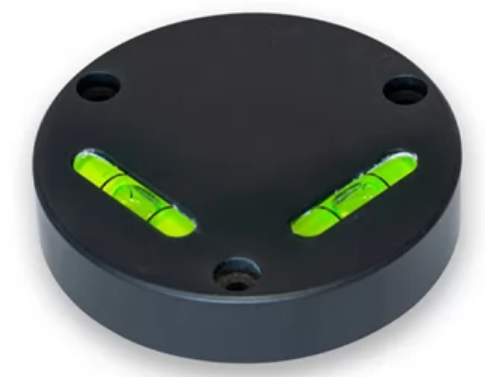

Двоосьові спиртові рівні з налаштуванням GN 2276-JV
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 2276-JV З регулюванням, високого/середнього класу точності, алюміній сірого/чорного кольору
| Артікул | d1 | d2 | d3 | h2 | m1 | d4 | m2 | h3 | h1 | m3 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2276-ALN-62-G-50-JV | 62 | 3.4 | 6.3 | 9.8 | 18.4 | 52 | 6.7 | 1 | 13 | 25.1 |
Під замовлення
|
2905
|
|||
| GN 2276-ALN-62-G-6-JV | 62 | 3.4 | 6.3 | 9.8 | 18.4 | 52 | 6.7 | 1 | 13 | 25.1 |
Під замовлення
|
4658
|
|||
| GN 2276-ALS-62-G-50-JV | 62 | 3.4 | 6.3 | 9.8 | 18.4 | 52 | 6.7 | 1 | 13 | 25.1 |
Під замовлення
|
2905
|
|||
| GN 2276-ALS-62-G-6-JV | 62 | 3.4 | 6.3 | 9.8 | 18.4 | 52 | 6.7 | 1 | 13 | 25.1 |
Під замовлення
|
4658
|
Характеристики
Чутливість
6: Кутові хвилини, переміщення бульбашки на 2 мм
50: Кутові хвилини, переміщення бульбашки на 2 мм
Типи
Тип JV: регульований, монтаж з переднього боку
Корпус
Алюміній
анодований, природний колір ALN
анодований, чорний колір ALS
Елемент спиртового рівня
Скляний корпус
Заповнення
зелений прозорийG
Литєвий склад
на мінеральній основі
За запитом
- Заповнення, безбарвний, прозорий
- Інша чутливість
особливості та сфери застосування
Двоосьові спиртові рівні GN 2276 використовуються для перевірки горизонтального положення пристроїв, машин, пристроїв, обладнання та приладів.

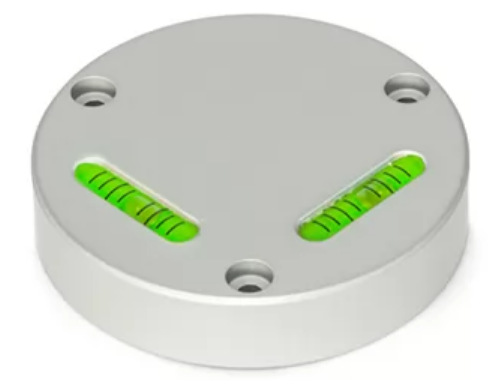

Спиртові рівні типу AV вирівнюються щодо опорної поверхні те щоб бульбашки виявилися серед ліній розмітки після досягнення горизонтального становища контактної поверхні.

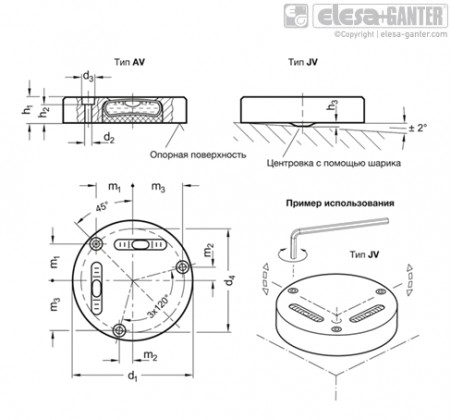

Спиртові рівні JV типу вирівнюються за допомогою монтажних отворів, розташованих зі зміщенням на 120°.
Розташований внизу центруючий шар служить точкою обертання. З допомогою обережної затяжки можна домогтися вирівнювання, у якому бульбашки перебувають серед ліній розмітки.
Визначення термінів
Спиртовий рівень є порожнистим корпусом, заповненим рідиною з газовою бульбашкою, яка використовується для перевірки горизонтального положення об'єкта. Положення газової бульбашки в рідині показує кут і напрямок, в якому об'єкт нахилений по відношенню до горизонтального рівня.
Функція
Порожнистий корпус, що містить рідину і газову бульбашку, має певну сферичну опуклість прозорої стінки, внаслідок чого газова бульбашка завжди переміщається до вищої точки завдяки своїй плавучості.
На прозорій верхній частині зазвичай є маркування або коло, в центрі якого знаходиться бульбашка. Якщо бульбашка розташована точно в центрі маркування і якщо повітряний рівень відрегульований належним чином, об'єкт, що перевіряється, знаходиться в горизонтальному положенні.
Типи рівнів
Доступні як круглі, так і поздовжні рівні.
Круглий рівень одночасно вимірює кут нахилу та кутове положення, наприклад, певного рівня, у той час як поздовжній рівень вказує кут нахилу в одному напрямку лише вздовж осі рівня.
Чутливість
Чутливість спиртових рівнів визначається як кут нахилу, наприклад, 30 кутових хвилин або 0,5 градусів. Це кут нахилу, на який необхідно нахилити спиртовий рівень, щоб бульбашка зрушилася на 2 мм. Рівень із чутливістю 6 кутових хвилин, отже, має більш високу чутливість, ніж рівень із чутливістю 30 кутових хвилин
Кут нахилу та відмінність у висоті
Чутливість іноді вказується у міліметрах на метр, тобто як різниця у висоті на одиницю довжини. Дивись також довідкову таблицю.
| различие в высоте | Угол w | - |
| в миллиметрах на метр | в угловых минут | Степень, десятичной |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
Залиште відгук про товар!
- Високоточні, тип 6: Кутові хвилини, переміщення бульбашки на 2 мм
- Середник клас точності, тип 50: Кутові хвилини, переміщення бульбашки на 2 мм
- природний колір ALN
- чорний колір ALS
