Колеса для прямозубої передачі модуль 3,0 ZCL-3.0

Друк

ZCL-0.5

Прямозубі передачі модуль 0,5

Армований скловолокном технополімер

ZCL-1.0

Прямозубі шестерні модуль 1,0

Армований технополімер

ZCL-1.5

Прямозубі зубчасті колеса модуль 1,5

Армований технополімер

ZCL-2.0

Прямозубі передачі модуль 2,0

Армований технополімер

ZCL-2.5

Редукторні колеса прямозубі модуль 2,5

Армований технополімер

ZCL-3.0

Колеса для прямозубої передачі модуль 3,0

Армований технополімер

Колеса для прямозубої передачі модуль 3,0 ZCL-3.0 – фото 1

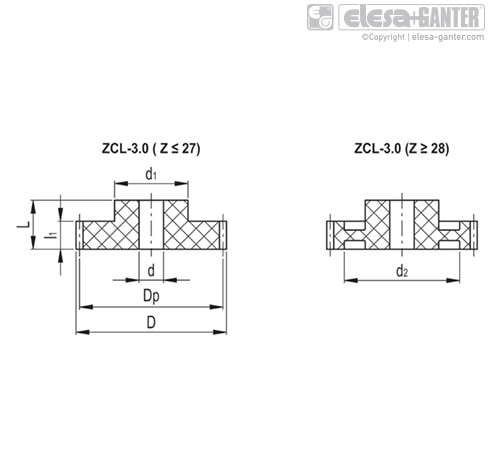

Колеса для прямозубої передачі модуль 3,0 ZCL-3.0 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

ZCL-3.0 Армований технополімер

Артікул
Артікул	D	d	Moдуль M	Кiл зубцiв Z	Dp*	L	d₁	d₂	l₁	Макс. крутящий момент[Нм]	В наявності	Ціна
ZCL-3.0-12	42	12	3	12	36	45	25	-	30	52.3	Так	713 грн	Детальніше
ZCL-3.0-12 Характеристики: D 42 d 12 Moдуль M 3 Кiл зубцiв Z 12 Dp* 36 L 45 d₁ 25 d₂ - l₁ 30 Макс. крутящий момент[Нм] 52.3 713 грн Так До кошику
ZCL-3.0-14	48	12	3	14	42	45	30	-	30	61	Так	821 грн	Детальніше
ZCL-3.0-14 Характеристики: D 48 d 12 Moдуль M 3 Кiл зубцiв Z 14 Dp* 42 L 45 d₁ 30 d₂ - l₁ 30 Макс. крутящий момент[Нм] 61 821 грн Так До кошику
ZCL-3.0-15	51	12	3	15	45	45	30	-	30	65.4	Так	877 грн	Детальніше
ZCL-3.0-15 Характеристики: D 51 d 12 Moдуль M 3 Кiл зубцiв Z 15 Dp* 45 L 45 d₁ 30 d₂ - l₁ 30 Макс. крутящий момент[Нм] 65.4 877 грн Так До кошику
ZCL-3.0-16	54	12	3	16	48	45	35	-	30	69.7	Так	1189 грн	Детальніше
ZCL-3.0-16 Характеристики: D 54 d 12 Moдуль M 3 Кiл зубцiв Z 16 Dp* 48 L 45 d₁ 35 d₂ - l₁ 30 Макс. крутящий момент[Нм] 69.7 1189 грн Так До кошику
ZCL-3.0-18	60	12	3	18	54	45	40	-	30	78.4	Так	1292 грн	Детальніше
ZCL-3.0-18 Характеристики: D 60 d 12 Moдуль M 3 Кiл зубцiв Z 18 Dp* 54 L 45 d₁ 40 d₂ - l₁ 30 Макс. крутящий момент[Нм] 78.4 1292 грн Так До кошику
ZCL-3.0-20	66	12	3	20	60	45	45	-	30	87.1	Так	1395 грн	Детальніше
ZCL-3.0-20 Характеристики: D 66 d 12 Moдуль M 3 Кiл зубцiв Z 20 Dp* 60 L 45 d₁ 45 d₂ - l₁ 30 Макс. крутящий момент[Нм] 87.1 1395 грн Так До кошику
ZCL-3.0-22	72	16	3	22	66	45	45	-	30	95.9	Так	1649 грн	Детальніше
ZCL-3.0-22 Характеристики: D 72 d 16 Moдуль M 3 Кiл зубцiв Z 22 Dp* 66 L 45 d₁ 45 d₂ - l₁ 30 Макс. крутящий момент[Нм] 95.9 1649 грн Так До кошику
ZCL-3.0-23	75	16	3	23	69	45	45	-	30	100.2	Під замовлення	1718 грн	Детальніше
ZCL-3.0-23 Характеристики: D 75 d 16 Moдуль M 3 Кiл зубцiв Z 23 Dp* 69 L 45 d₁ 45 d₂ - l₁ 30 Макс. крутящий момент[Нм] 100.2 1718 грн Під замовлення До кошику
ZCL-3.0-24	78	16	3	24	72	45	45	-	30	104.6	Так	1809 грн	Детальніше
ZCL-3.0-24 Характеристики: D 78 d 16 Moдуль M 3 Кiл зубцiв Z 24 Dp* 72 L 45 d₁ 45 d₂ - l₁ 30 Макс. крутящий момент[Нм] 104.6 1809 грн Так До кошику
ZCL-3.0-25	81	16	3	25	75	45	45	-	30	108.9	Так	1960 грн	Детальніше
ZCL-3.0-25 Характеристики: D 81 d 16 Moдуль M 3 Кiл зубцiв Z 25 Dp* 75 L 45 d₁ 45 d₂ - l₁ 30 Макс. крутящий момент[Нм] 108.9 1960 грн Так До кошику
ZCL-3.0-26	84	16	3	26	78	45	45	-	30	113.3	Під замовлення	2206 грн	Детальніше
ZCL-3.0-26 Характеристики: D 84 d 16 Moдуль M 3 Кiл зубцiв Z 26 Dp* 78 L 45 d₁ 45 d₂ - l₁ 30 Макс. крутящий момент[Нм] 113.3 2206 грн Під замовлення До кошику
ZCL-3.0-27	87	16	3	27	81	45	45	-	30	117.6	Так	2356 грн	Детальніше
ZCL-3.0-27 Характеристики: D 87 d 16 Moдуль M 3 Кiл зубцiв Z 27 Dp* 81 L 45 d₁ 45 d₂ - l₁ 30 Макс. крутящий момент[Нм] 117.6 2356 грн Так До кошику
ZCL-3.0-28	90	16	3	28	84	45	50	65	30	122	Під замовлення	2481 грн	Детальніше
ZCL-3.0-28 Характеристики: D 90 d 16 Moдуль M 3 Кiл зубцiв Z 28 Dp* 84 L 45 d₁ 50 d₂ 65 l₁ 30 Макс. крутящий момент[Нм] 122 2481 грн Під замовлення До кошику
ZCL-3.0-29	93	16	3	29	87	45	50	65	30	126.4	Під замовлення	2543 грн	Детальніше
ZCL-3.0-29 Характеристики: D 93 d 16 Moдуль M 3 Кiл зубцiв Z 29 Dp* 87 L 45 d₁ 50 d₂ 65 l₁ 30 Макс. крутящий момент[Нм] 126.4 2543 грн Під замовлення До кошику
ZCL-3.0-30	96	16	3	30	90	45	50	65	30	130.7	Так	2572 грн	Детальніше
ZCL-3.0-30 Характеристики: D 96 d 16 Moдуль M 3 Кiл зубцiв Z 30 Dp* 90 L 45 d₁ 50 d₂ 65 l₁ 30 Макс. крутящий момент[Нм] 130.7 2572 грн Так До кошику
ZCL-3.0-32	102	16	3	32	96	45	50	73	30	139.4	Так	2815 грн	Детальніше
ZCL-3.0-32 Характеристики: D 102 d 16 Moдуль M 3 Кiл зубцiв Z 32 Dp* 96 L 45 d₁ 50 d₂ 73 l₁ 30 Макс. крутящий момент[Нм] 139.4 2815 грн Так До кошику
ZCL-3.0-35	111	20	3	35	105	45	60	80	30	152.5	Так	3051 грн	Детальніше
ZCL-3.0-35 Характеристики: D 111 d 20 Moдуль M 3 Кiл зубцiв Z 35 Dp* 105 L 45 d₁ 60 d₂ 80 l₁ 30 Макс. крутящий момент[Нм] 152.5 3051 грн Так До кошику
ZCL-3.0-40	126	20	3	40	120	45	60	85	30	174.3	Так	3772 грн	Детальніше
ZCL-3.0-40 Характеристики: D 126 d 20 Moдуль M 3 Кiл зубцiв Z 40 Dp* 120 L 45 d₁ 60 d₂ 85 l₁ 30 Макс. крутящий момент[Нм] 174.3 3772 грн Так До кошику
ZCL-3.0-45	141	20	3	45	135	45	60	101	30	196.1	Так	4026 грн	Детальніше
ZCL-3.0-45 Характеристики: D 141 d 20 Moдуль M 3 Кiл зубцiв Z 45 Dp* 135 L 45 d₁ 60 d₂ 101 l₁ 30 Макс. крутящий момент[Нм] 196.1 4026 грн Так До кошику
ZCL-3.0-50	156	20	3	50	150	45	60	127	30	217.9	Так	4161 грн	Детальніше
ZCL-3.0-50 Характеристики: D 156 d 20 Moдуль M 3 Кiл зубцiв Z 50 Dp* 150 L 45 d₁ 60 d₂ 127 l₁ 30 Макс. крутящий момент[Нм] 217.9 4161 грн Так До кошику

характеристики

Матеріал
Армований скловолокном технополімер на основі поліаміду (PA), сірий колір.
Стандартні виконання
ZCL-3.0: модуль 3,0; наскрізний отвір без різьблення.
При виконанні з наскрізним отвором без різьблення розмір d, вказаний у таблицях означає діаметр найменшого отвору, одержуваного шляхом машинної обробки.
Спеціальні виконання доступні на запит
Складання за допомогою поперечного потайного гвинта.
Ступиця з отвором та шпоночним пазом відповідно до DIN 6885/1 допуску P9.
Максимальний допуск наскрізного отвору без різьблення: IT 9.

Інструкції щодо використання

Монтаж
При зачепленні двох прямозубих зубчастих колес необхідно враховувати позитивний зазор. Для модулів 0,5 – 1,0 – 1,5 рекомендований допуск (+0,03+0,1). Для модулів 2,0 – 2,5 – 3,0 рекомендований допуск (+0,08+0,3).
Особливості
Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися в залежності від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.
