Підйомні самоблокуючі рим-болти з поворотним вушком і висувними різьбовими зачепами швидкої фіксації та демонтажу GN 1133-NI

Друк

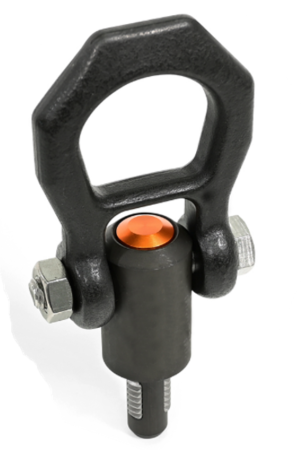

GN 1133-ST

Підйомні самоблокуючі рим-болти з поворотним вушком і висувними різьбовими зачепами швидкої фіксації та демонтажу

Термооброблена зміцнена сталь

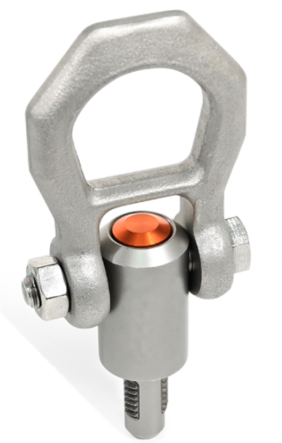

GN 1133-NI

Зміцнена нержавіюча сталь з додаванням титану

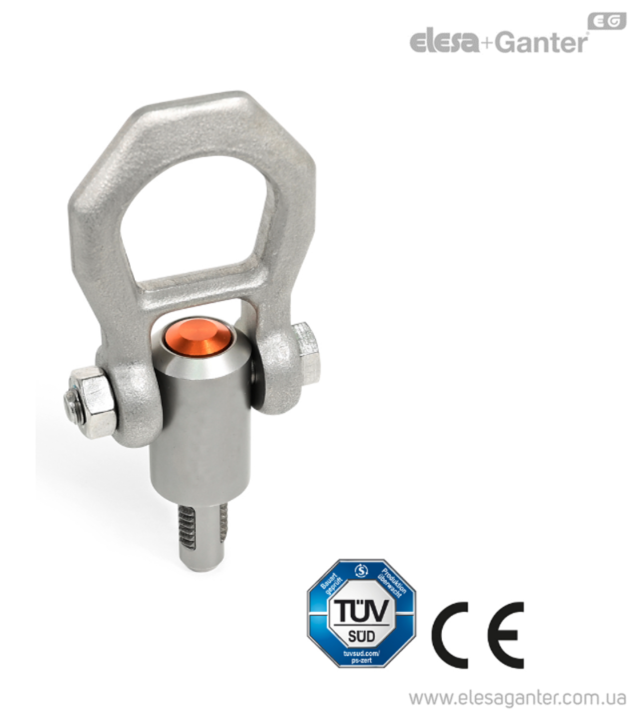

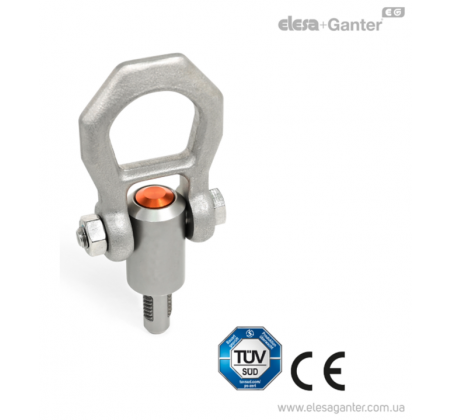

Підйомні самоблокуючі рим-болти з поворотним вушком і висувними різьбовими зачепами швидкої фіксації та демонтажу GN 1133-NI – фото 1

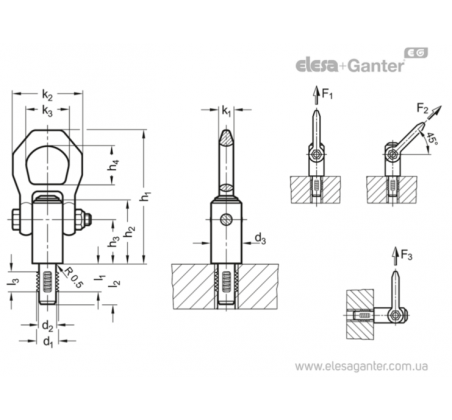

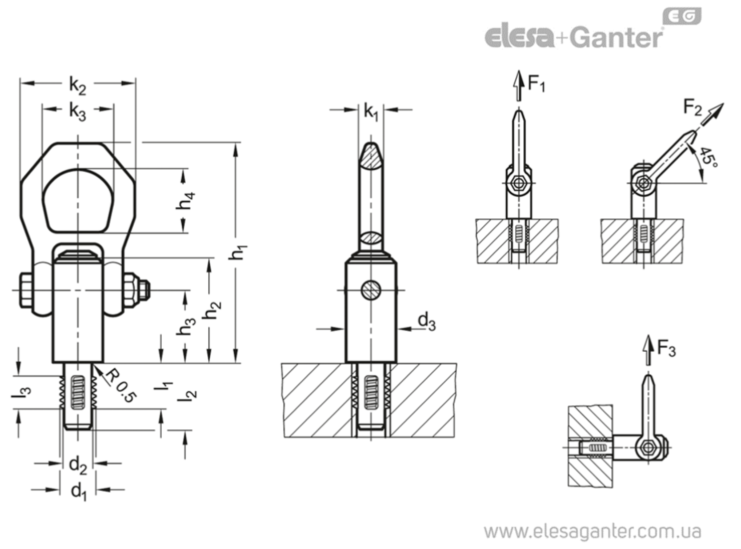

Підйомні самоблокуючі рим-болти з поворотним вушком і висувними різьбовими зачепами швидкої фіксації та демонтажу GN 1133-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1133-NI Зміцнена нержавіюча сталь з додаванням титану

Артікул
Артікул	d₂ -₀.₀₇	Номінальне навантаж. в кН* F₂	Номин. навантаж. в кН* F₃	Номинальная нагрузка в кН* F₁	d₁	k₁	k₂	l₁	d₃	h₂	l₂	l₃	h₃	h₄	h₁	k₃	В наявності	Ціна
GN 1133-M10-14-NI	8.35	1.5	1.5	3.9	M 10	9.5	49	14	21.5	36	20	10	25.7	27	87.5	30	Під замовлення	23692 грн	Детальніше
GN 1133-M10-14-NI Характеристики: d₂ -₀.₀₇ 8.35 Номінальне навантаж. в кН* F<sub>2</sub> 1.5 Номин. навантаж. в кН* F<sub>3</sub> 1.5 Номинальная нагрузка в кН* F₁ 3.9 d<sub>1</sub> M 10 k₁ 9.5 k₂ 49 l₁ 14 d<sub>3</sub> 21.5 h₂ 36 l₂ 20 l₃ 10 h₃ 25.7 h₄ 27 h₁ 87.5 k₃ 30 23692 грн Під замовлення До кошику
GN 1133-M12-17-NI	10.07	2.5	2.3	6.2	M 12	9.5	49	17	21.5	36	24	12	25.7	27	87.5	30	Під замовлення	24390 грн	Детальніше
GN 1133-M12-17-NI Характеристики: d₂ -₀.₀₇ 10.07 Номінальне навантаж. в кН* F<sub>2</sub> 2.5 Номин. навантаж. в кН* F<sub>3</sub> 2.3 Номинальная нагрузка в кН* F₁ 6.2 d<sub>1</sub> M 12 k₁ 9.5 k₂ 49 l₁ 17 d<sub>3</sub> 21.5 h₂ 36 l₂ 24 l₃ 12 h₃ 25.7 h₄ 27 h₁ 87.5 k₃ 30 24390 грн Під замовлення До кошику
GN 1133-M16-17-NI	13.8	4.5	4.2	8.4	M 16	9.5	49	17	21.5	36	24	12	25.7	27	87.5	30	Під замовлення	24830 грн	Детальніше
GN 1133-M16-17-NI Характеристики: d₂ -₀.₀₇ 13.8 Номінальне навантаж. в кН* F<sub>2</sub> 4.5 Номин. навантаж. в кН* F<sub>3</sub> 4.2 Номинальная нагрузка в кН* F₁ 8.4 d<sub>1</sub> M 16 k₁ 9.5 k₂ 49 l₁ 17 d<sub>3</sub> 21.5 h₂ 36 l₂ 24 l₃ 12 h₃ 25.7 h₄ 27 h₁ 87.5 k₃ 30 24830 грн Під замовлення До кошику
GN 1133-M20-22-NI	17.25	7.7	5	10	M 20	15	56	22	30	52	30	17	36.5	32.6	114	36	Під замовлення	28310 грн	Детальніше
GN 1133-M20-22-NI Характеристики: d₂ -₀.₀₇ 17.25 Номінальне навантаж. в кН* F<sub>2</sub> 7.7 Номин. навантаж. в кН* F<sub>3</sub> 5 Номинальная нагрузка в кН* F₁ 10 d<sub>1</sub> M 20 k₁ 15 k₂ 56 l₁ 22 d<sub>3</sub> 30 h₂ 52 l₂ 30 l₃ 17 h₃ 36.5 h₄ 32.6 h₁ 114 k₃ 36 28310 грн Під замовлення До кошику
GN 1133-M8-12-NI	6.62	0.9	0.8	2.1	M 8	9.5	49	12	21.5	36	17.8	8	25.7	27	87.5	30	Під замовлення	22814 грн	Детальніше
GN 1133-M8-12-NI Характеристики: d₂ -₀.₀₇ 6.62 Номінальне навантаж. в кН* F<sub>2</sub> 0.9 Номин. навантаж. в кН* F<sub>3</sub> 0.8 Номинальная нагрузка в кН* F₁ 2.1 d<sub>1</sub> M 8 k₁ 9.5 k₂ 49 l₁ 12 d<sub>3</sub> 21.5 h₂ 36 l₂ 17.8 l₃ 8 h₃ 25.7 h₄ 27 h₁ 87.5 k₃ 30 22814 грн Під замовлення До кошику

Характеристики

Нержавіюча сталь NI

Штифт, AISI 630

дисперсно-зміцнений

Хомут, AISI 316Ti

Різьбові сегменти

Нержавіюча сталь AISI 630

дисперсно-зміцнений

Натискна кнопка

Алюміній, помаранчевий колір, анодований

пружина

Нержавіюча сталь

особливості та сфери застосування

Різьбові підйомні штифти GN 1133 являють собою опорні елементи, розраховані на швидке та просте використання. При натисканні кнопки управління відбувається розблокування різьбових сегментів, що дозволяє рух штифта кріплення різьблення. Це усуває необхідність під час витратного процесу загвинчування/викручування, що має місце у випадку типового підйомного механізму, наприклад, рим-болтів.

За умови достатньої міцності матеріалу для використання різьбових підйомних штифтів потрібні лише різьбові отвори, які відповідають вимогам під час перевірки калібром.

Хомут обертається на 180 °, при цьому планка безпеки захищає кнопку від несанкціонованого спрацьовування.

Подальші вказівки щодо застосування представлені в інструкціях з експлуатації, що додаються до кожного різьбового підйомного штифта.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 1133.pdf

Залиште відгук про товар!

* Навантаження вказане з 5-кратним зламостійким захистом
