Ручки регулювання із покажчиком під установку додаткових фіксаторів IZN.380+K

Друк

IZN.380

Ручки керування з отворами під додаткові пристрої

Армований технополімер, різнокольорові кришки, боковий затиск гвинтом

IZN.380+K

Ручки регулювання із покажчиком під установку додаткових фіксаторів

Технополімер, алюмінієвий фланець із покажчиком

IZN.380+FGS

Ручки керування зі шкалою та під встановлення фіксаторів

Технополімер, алюмінієвий фланець зі шкалою

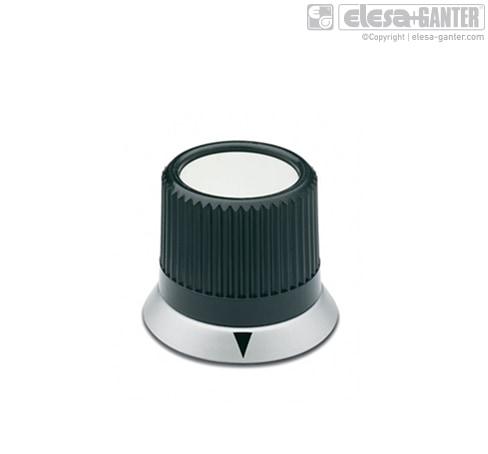

Ручки регулювання із покажчиком під установку додаткових фіксаторів IZN.380+K – фото 1

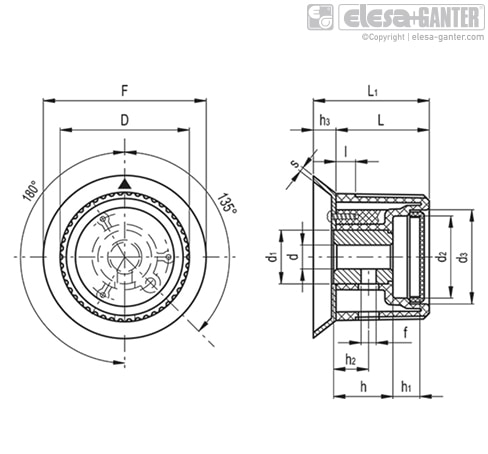

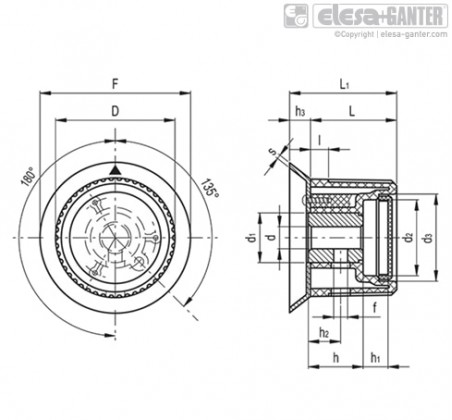

Ручки регулювання із покажчиком під установку додаткових фіксаторів IZN.380+K – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

IZN.380+K Технополімер, алюмінієвий фланець із покажчиком

Артікул
Артікул	D	dH₇	L	L₁	d₁	d₂	l	d₃	h₂	s	h	h₃	h₁	f	F	В наявності	Ціна
IZN.380/32 A-6+K	32	6	26	32	15	19	5	21	9	0.8	16	6	8	3	38	Під замовлення	513 грн	Детальніше
IZN.380/32 A-6+K Характеристики: D 32 dH₇ 6 L 26 L₁ 32 d<sub>1</sub> 15 d₂ 19 l 5 d<sub>3</sub> 21 h₂ 9 s 0.8 h 16 h₃ 6 h₁ 8 f 3 F 38 513 грн Під замовлення До кошику
IZN.380/36 A-6+K	37	6	29	36	15	25	6	27	10	1	16	7	10	3	45	Під замовлення	588 грн	Детальніше
IZN.380/36 A-6+K Характеристики: D 37 dH₇ 6 L 29 L₁ 36 d<sub>1</sub> 15 d₂ 25 l 6 d<sub>3</sub> 27 h₂ 10 s 1 h 16 h₃ 7 h₁ 10 f 3 F 45 588 грн Під замовлення До кошику
IZN.380/40 A-8+K	42	8	32	39	18	29	7	31	11	1	17	7	11	4	50	Так	623 грн	Детальніше
IZN.380/40 A-8+K Характеристики: D 42 dH₇ 8 L 32 L₁ 39 d<sub>1</sub> 18 d₂ 29 l 7 d<sub>3</sub> 31 h₂ 11 s 1 h 17 h₃ 7 h₁ 11 f 4 F 50 623 грн Так До кошику
IZN.380/45 A-8+K	48	8	35	43	22	32	8	34	14	1	22	8	10	4	55	Під замовлення	766 грн	Детальніше
IZN.380/45 A-8+K Характеристики: D 48 dH₇ 8 L 35 L₁ 43 d<sub>1</sub> 22 d₂ 32 l 8 d<sub>3</sub> 34 h₂ 14 s 1 h 22 h₃ 8 h₁ 10 f 4 F 55 766 грн Під замовлення До кошику
IZN.380/50 A-10+K	52	10	39	48	22	37	9	39	14	1	22	9	13	4	63	Під замовлення	780 грн	Детальніше
IZN.380/50 A-10+K Характеристики: D 52 dH₇ 10 L 39 L₁ 48 d<sub>1</sub> 22 d₂ 37 l 9 d<sub>3</sub> 39 h₂ 14 s 1 h 22 h₃ 9 h₁ 13 f 4 F 63 780 грн Під замовлення До кошику
IZN.380/56 A-12+K	58	12	41	52	26	42	10	44	16	1	27	9	11	5	70	Під замовлення	886 грн	Детальніше
IZN.380/56 A-12+K Характеристики: D 58 dH₇ 12 L 41 L₁ 52 d<sub>1</sub> 26 d₂ 42 l 10 d<sub>3</sub> 44 h₂ 16 s 1 h 27 h₃ 9 h₁ 11 f 5 F 70 886 грн Під замовлення До кошику
IZN.380/63 A-10+K	63	10	44	57	26	48	11	50	16	1	30	13	10	5	78	Під замовлення	952 грн	Детальніше
IZN.380/63 A-10+K Характеристики: D 63 dH₇ 10 L 44 L₁ 57 d<sub>1</sub> 26 d₂ 48 l 11 d<sub>3</sub> 50 h₂ 16 s 1 h 30 h₃ 13 h₁ 10 f 5 F 78 952 грн Під замовлення До кошику
IZN.380/63 A-12+K	63	12	44	57	26	48	11	50	16	1	30	13	10	5	78	Під замовлення	972 грн	Детальніше
IZN.380/63 A-12+K Характеристики: D 63 dH₇ 12 L 44 L₁ 57 d<sub>1</sub> 26 d₂ 48 l 11 d<sub>3</sub> 50 h₂ 16 s 1 h 30 h₃ 13 h₁ 10 f 5 F 78 972 грн Під замовлення До кошику
IZN.380/63 A-14+K	63	14	44	57	26	48	11	50	16	1	30	13	10	5	78	Під замовлення	972 грн	Детальніше
IZN.380/63 A-14+K Характеристики: D 63 dH₇ 14 L 44 L₁ 57 d<sub>1</sub> 26 d₂ 48 l 11 d<sub>3</sub> 50 h₂ 16 s 1 h 30 h₃ 13 h₁ 10 f 5 F 78 972 грн Під замовлення До кошику

характеристики

Матеріал

Технополімер на основі поліаміду (ПА), армований скловолокном, чорний колір, глянсове оздоблення.

Ковпачок втулки

Технополімер на основі ацетальної смоли (POM), світло-сірий колір, складання із щільною посадкою, знімається натисканням на зовнішній край (оригінальна конструкція ELESA).

Стандартні виконання

Втулка із сталі з чорною оксидною плівкою, розгорнутий отвір H7.

Складання за допомогою шпонкового паза або поперечного штифта в напівобробленому отворі f або за допомогою гвинта (повторно просвердлити і нарізати різьблення в отворі f).

IZN.380+K: ручка з фланцем із матового анодованого алюмінію, із трикутною чорною міткою.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

IZN.380.pdf

Залиште відгук про товар!

можливе додаткове встановлення пружинного фіксатора положення GN 610 або фіксатор GN 616, що вкручується.

**для вибору кольору ковпачка в кінці додати відповідний код
