MBR+CGS

Ручки управління сітчасті та шкалою на буртику

Технополімер, латунна різьбова втулка, фіксація боковим гвинтом

MBR+FK

Ручки управління з фланцем та вказівником

Технополімер, латунна різьбова втулка, бічна фіксація гвинтом

MBR+FGS

Ручки регулювання з фланцем та градуюванням

Технополімер, різьбова латунна втулка та бічна фіксація гвинтом

MBR+FKP

Ручки перемикачі із вказівником на фланці під монтаж потенціометра

ехнополімер, відсік під потенціометр, латунна втулка та фіксація гвинтом

MBR+FGSP

Ручки регулювання фланцеві із градуюванням під монтаж потенціометрів

Технополімер, латунна втулка, бічна фіксація гвинтом

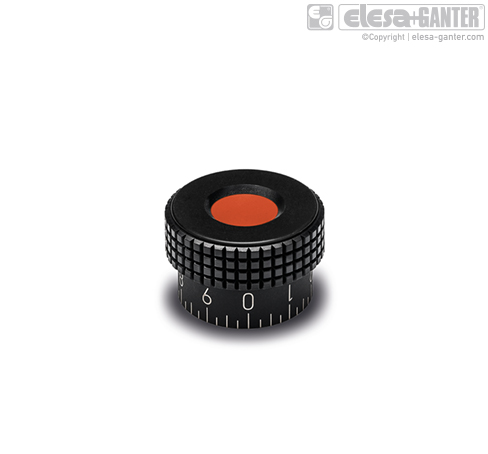

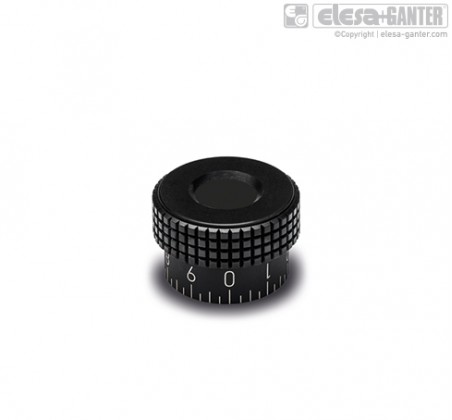

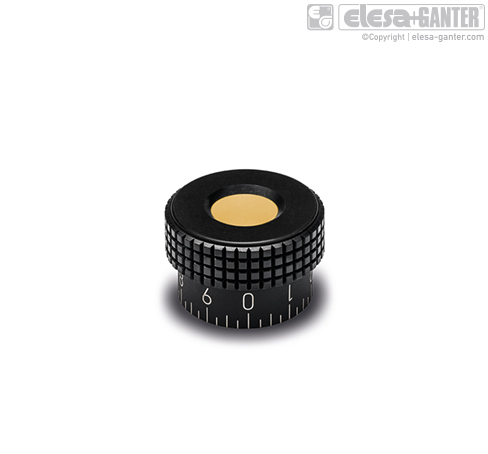

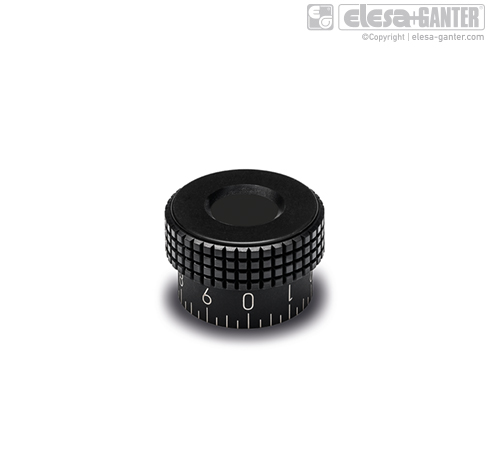

Ручки управління сітчасті та шкалою на буртику MBR+CGS – фото 1

Ручки управління сітчасті та шкалою на буртику MBR+CGS – фото 2

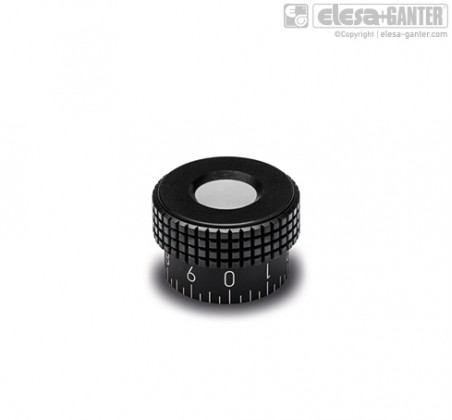

Ручки управління сітчасті та шкалою на буртику MBR+CGS – фото 3

Ручки управління сітчасті та шкалою на буртику MBR+CGS – фото 4

Ручки управління сітчасті та шкалою на буртику MBR+CGS – фото 5

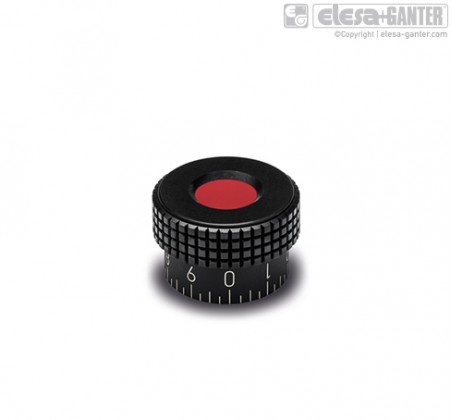

Ручки управління сітчасті та шкалою на буртику MBR+CGS – фото 6

Ручки управління сітчасті та шкалою на буртику MBR+CGS – фото 7

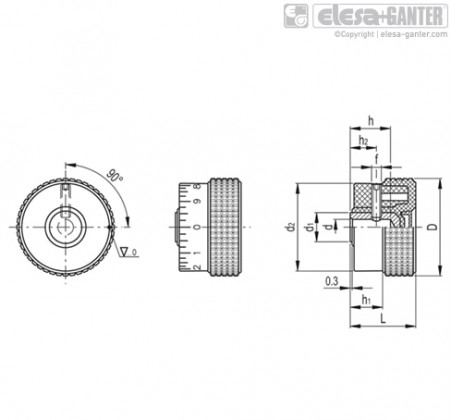

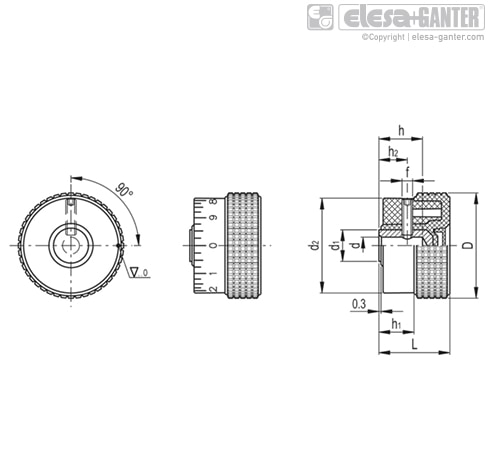

Ручки управління сітчасті та шкалою на буртику MBR+CGS – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

MBR+CGS Технополімер, латунна різьбова втулка, фіксація боковим гвинтом

Артікул
Артікул	D	dH₉	L	d₁	d₂	h₂	h	h₁	f	В наявності	Ціна
MBR.30 B-5+CGS-C17	30	5	24	11	26	8.5	12	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-5+CGS-C17 Характеристики: D 30 dH₉ 5 L 24 d₁ 11 d₂ 26 h₂ 8.5 h 12 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-5+CGS-C2	30	5	24	11	26	8.5	12	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-5+CGS-C2 Характеристики: D 30 dH₉ 5 L 24 d₁ 11 d₂ 26 h₂ 8.5 h 12 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-5+CGS-C3	30	5	24	11	26	8.5	12	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-5+CGS-C3 Характеристики: D 30 dH₉ 5 L 24 d₁ 11 d₂ 26 h₂ 8.5 h 12 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-5+CGS-C4	30	5	24	11	26	8.5	12	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-5+CGS-C4 Характеристики: D 30 dH₉ 5 L 24 d₁ 11 d₂ 26 h₂ 8.5 h 12 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-5+CGS-C5	30	5	24	11	26	8.5	12	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-5+CGS-C5 Характеристики: D 30 dH₉ 5 L 24 d₁ 11 d₂ 26 h₂ 8.5 h 12 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-5+CGS-C6	30	5	24	11	26	8.5	12	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-5+CGS-C6 Характеристики: D 30 dH₉ 5 L 24 d₁ 11 d₂ 26 h₂ 8.5 h 12 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-5+CGS-C9	30	5	24	11	26	8.5	12	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-5+CGS-C9 Характеристики: D 30 dH₉ 5 L 24 d₁ 11 d₂ 26 h₂ 8.5 h 12 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-6+CGS-C17	30	6	24	12	26	8.5	14	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-6+CGS-C17 Характеристики: D 30 dH₉ 6 L 24 d₁ 12 d₂ 26 h₂ 8.5 h 14 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-6+CGS-C2	30	6	24	12	26	8.5	14	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-6+CGS-C2 Характеристики: D 30 dH₉ 6 L 24 d₁ 12 d₂ 26 h₂ 8.5 h 14 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-6+CGS-C3	30	6	24	12	26	8.5	14	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-6+CGS-C3 Характеристики: D 30 dH₉ 6 L 24 d₁ 12 d₂ 26 h₂ 8.5 h 14 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-6+CGS-C4	30	6	24	12	26	8.5	14	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-6+CGS-C4 Характеристики: D 30 dH₉ 6 L 24 d₁ 12 d₂ 26 h₂ 8.5 h 14 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-6+CGS-C5	30	6	24	12	26	8.5	14	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-6+CGS-C5 Характеристики: D 30 dH₉ 6 L 24 d₁ 12 d₂ 26 h₂ 8.5 h 14 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-6+CGS-C6	30	6	24	12	26	8.5	14	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-6+CGS-C6 Характеристики: D 30 dH₉ 6 L 24 d₁ 12 d₂ 26 h₂ 8.5 h 14 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.30 B-6+CGS-C9	30	6	24	12	26	8.5	14	10.5	M4	Під замовлення	698 грн	Детальніше
MBR.30 B-6+CGS-C9 Характеристики: D 30 dH₉ 6 L 24 d₁ 12 d₂ 26 h₂ 8.5 h 14 h₁ 10.5 f M4 698 грн Під замовлення До кошику
MBR.40 B-6+CGS-C17	40	6	26	12	34.5	9	14	12	M4	Під замовлення	716 грн	Детальніше
MBR.40 B-6+CGS-C17 Характеристики: D 40 dH₉ 6 L 26 d₁ 12 d₂ 34.5 h₂ 9 h 14 h₁ 12 f M4 716 грн Під замовлення До кошику
MBR.40 B-6+CGS-C2	40	6	26	12	34.5	9	14	12	M4	Під замовлення	716 грн	Детальніше
MBR.40 B-6+CGS-C2 Характеристики: D 40 dH₉ 6 L 26 d₁ 12 d₂ 34.5 h₂ 9 h 14 h₁ 12 f M4 716 грн Під замовлення До кошику
MBR.40 B-6+CGS-C3	40	6	26	12	34.5	9	14	12	M4	Під замовлення	716 грн	Детальніше
MBR.40 B-6+CGS-C3 Характеристики: D 40 dH₉ 6 L 26 d₁ 12 d₂ 34.5 h₂ 9 h 14 h₁ 12 f M4 716 грн Під замовлення До кошику
MBR.40 B-6+CGS-C4	40	6	26	12	34.5	9	14	12	M4	Під замовлення	716 грн	Детальніше
MBR.40 B-6+CGS-C4 Характеристики: D 40 dH₉ 6 L 26 d₁ 12 d₂ 34.5 h₂ 9 h 14 h₁ 12 f M4 716 грн Під замовлення До кошику
MBR.40 B-6+CGS-C5	40	6	26	12	34.5	9	14	12	M4	Під замовлення	716 грн	Детальніше
MBR.40 B-6+CGS-C5 Характеристики: D 40 dH₉ 6 L 26 d₁ 12 d₂ 34.5 h₂ 9 h 14 h₁ 12 f M4 716 грн Під замовлення До кошику
MBR.40 B-6+CGS-C6	40	6	26	12	34.5	9	14	12	M4	Під замовлення	716 грн	Детальніше
MBR.40 B-6+CGS-C6 Характеристики: D 40 dH₉ 6 L 26 d₁ 12 d₂ 34.5 h₂ 9 h 14 h₁ 12 f M4 716 грн Під замовлення До кошику
MBR.40 B-6+CGS-C9	40	6	26	12	34.5	9	14	12	M4	Під замовлення	716 грн	Детальніше
MBR.40 B-6+CGS-C9 Характеристики: D 40 dH₉ 6 L 26 d₁ 12 d₂ 34.5 h₂ 9 h 14 h₁ 12 f M4 716 грн Під замовлення До кошику
MBR.50 B-8+CGS-C17	50	8	33	15	45	11.5	20	15	M5	Під замовлення	792 грн	Детальніше
MBR.50 B-8+CGS-C17 Характеристики: D 50 dH₉ 8 L 33 d₁ 15 d₂ 45 h₂ 11.5 h 20 h₁ 15 f M5 792 грн Під замовлення До кошику
MBR.50 B-8+CGS-C2	50	8	33	15	45	11.5	20	15	M5	Під замовлення	792 грн	Детальніше
MBR.50 B-8+CGS-C2 Характеристики: D 50 dH₉ 8 L 33 d₁ 15 d₂ 45 h₂ 11.5 h 20 h₁ 15 f M5 792 грн Під замовлення До кошику
MBR.50 B-8+CGS-C3	50	8	33	15	45	11.5	20	15	M5	Під замовлення	792 грн	Детальніше
MBR.50 B-8+CGS-C3 Характеристики: D 50 dH₉ 8 L 33 d₁ 15 d₂ 45 h₂ 11.5 h 20 h₁ 15 f M5 792 грн Під замовлення До кошику
MBR.50 B-8+CGS-C4	50	8	33	15	45	11.5	20	15	M5	Під замовлення	792 грн	Детальніше
MBR.50 B-8+CGS-C4 Характеристики: D 50 dH₉ 8 L 33 d₁ 15 d₂ 45 h₂ 11.5 h 20 h₁ 15 f M5 792 грн Під замовлення До кошику
MBR.50 B-8+CGS-C5	50	8	33	15	45	11.5	20	15	M5	Під замовлення	792 грн	Детальніше
MBR.50 B-8+CGS-C5 Характеристики: D 50 dH₉ 8 L 33 d₁ 15 d₂ 45 h₂ 11.5 h 20 h₁ 15 f M5 792 грн Під замовлення До кошику
MBR.50 B-8+CGS-C6	50	8	33	15	45	11.5	20	15	M5	Під замовлення	792 грн	Детальніше
MBR.50 B-8+CGS-C6 Характеристики: D 50 dH₉ 8 L 33 d₁ 15 d₂ 45 h₂ 11.5 h 20 h₁ 15 f M5 792 грн Під замовлення До кошику
MBR.50 B-8+CGS-C9	50	8	33	15	45	11.5	20	15	M5	Під замовлення	792 грн	Детальніше
MBR.50 B-8+CGS-C9 Характеристики: D 50 dH₉ 8 L 33 d₁ 15 d₂ 45 h₂ 11.5 h 20 h₁ 15 f M5 792 грн Під замовлення До кошику

характеристики

Поворотна ручка
Високоеластичний технополімер на основі поліпропілену (ПП), чорний колір, матове оздоблення.
Буртик чи фланець
Технополімер на основі поліаміду (ПА), армований скловолокном, чорний колір, матове оздоблення.
Кольоровий ковпачок у центрі
Технополімер, матова поверхня.
Для замовлення додайте до коду та опису індекс потрібного кольору (C2, ..., C17).
За замовленням та для великих обсягів він може поставлятися в інших кольорах або з виготовленими на індивідуальне замовлення графічними символами, маркуванням або написами.
Стандартні виконання
Втулка з латуні, глухий отвір без різьблення.
Складання за допомогою поперечного потайного гвинта з вороненої сталі UNI 5929 (потайний гвинт із внутрішнім шестигранним заглибленням під ключ та ковпачковим торцем). Входять до комплекту постачання.
MBR+CGS: буртик зі стандартним градуюванням, 40 позначок, нумерація від 0 до 9 збільшується в міру обертання ручки за годинниковою стрілкою.
Точне градуювання, нумерація та трикутний покажчик виконані лазерним гравіюванням.

Ергономічність та зручність у використанні

Насікання з дрібним кроком на зовнішньому ободі ручки забезпечує безпечне і зручне захоплення, даючи оператору можливість роботи в різних робочих умовах прецизійним і ергономічним чином, і спрощує регулювання ручки під час швидкого обертання (або вкручування) без будь-яких кутових рухів руки і зап'ястя.
