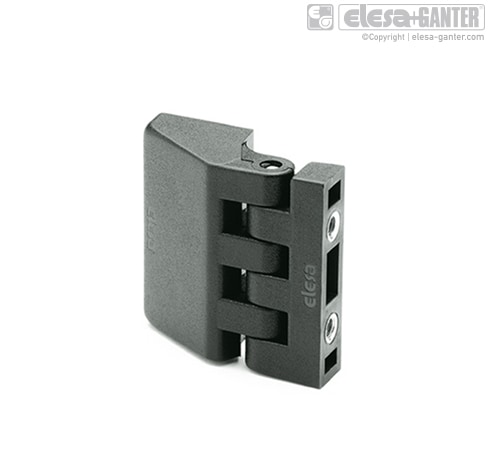

Петлі для тонких дверей CFD.

Друк

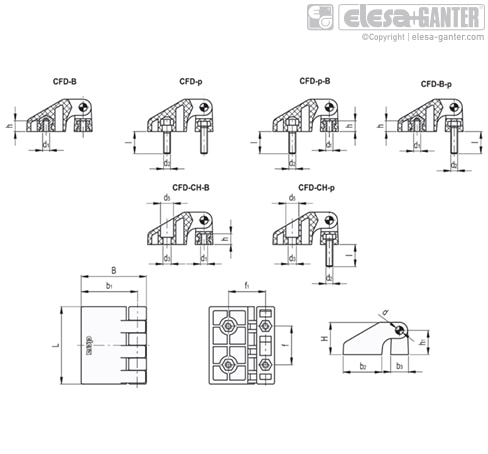

Петлі для тонких дверей CFD. – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

CFD. Високоеластичний технополімер, різне кріплення

Артікул
Артікул	b₁	d	L	B	b₂	b₃	d₁	f±₀.₂₅	d₂	f₁ ±₀.₂₅	l	d₃	d₅	h	H	h₁	C[Nm] B#	C[Nm] CH#	C[Nm] p#	В наявності	Ціна
CFD.30 B-M3	22.5	2.5	30.5	26.5	15	7	M3	15	-	15	-	-	-	4	12.5	9.5	1	-	-	Так	365 грн	Детальніше
CFD.30 B-M3 Характеристики: b₁ 22.5 d 2.5 L 30.5 B 26.5 b₂ 15 b₃ 7 d₁ M3 f±₀.₂₅ 15 d₂ - f₁ ±₀.₂₅ 15 l - d₃ - d₅ - h 4 H 12.5 h₁ 9.5 C[Nm] B# 1 C[Nm] CH# - C[Nm] p# - 365 грн Так До кошику
CFD.30 B-M3-p-M3x13	22.5	2.5	30.5	26.5	15	7	M3	15	M3	15	13	-	-	4	12.5	9.5	1	-	1	Так	287 грн	Детальніше
CFD.30 B-M3-p-M3x13 Характеристики: b₁ 22.5 d 2.5 L 30.5 B 26.5 b₂ 15 b₃ 7 d₁ M3 f±₀.₂₅ 15 d₂ M3 f₁ ±₀.₂₅ 15 l 13 d₃ - d₅ - h 4 H 12.5 h₁ 9.5 C[Nm] B# 1 C[Nm] CH# - C[Nm] p# 1 287 грн Так До кошику
CFD.30 CH-3-B-M3	22.5	2.5	30.5	26.5	15	7	M3	15	-	15	-	3.5	6	4	12.5	9.5	1	0.5	-	Так	243 грн	Детальніше
CFD.30 CH-3-B-M3 Характеристики: b₁ 22.5 d 2.5 L 30.5 B 26.5 b₂ 15 b₃ 7 d₁ M3 f±₀.₂₅ 15 d₂ - f₁ ±₀.₂₅ 15 l - d₃ 3.5 d₅ 6 h 4 H 12.5 h₁ 9.5 C[Nm] B# 1 C[Nm] CH# 0.5 C[Nm] p# - 243 грн Так До кошику
CFD.30 CH-3-p-M3x13	22.5	2.5	30.5	26.5	15	7	-	15	M3	15	13	3.5	6	-	12.5	9.5	-	0.5	1	Так	163 грн	Детальніше
CFD.30 CH-3-p-M3x13 Характеристики: b₁ 22.5 d 2.5 L 30.5 B 26.5 b₂ 15 b₃ 7 d₁ - f±₀.₂₅ 15 d₂ M3 f₁ ±₀.₂₅ 15 l 13 d₃ 3.5 d₅ 6 h - H 12.5 h₁ 9.5 C[Nm] B# - C[Nm] CH# 0.5 C[Nm] p# 1 163 грн Так До кошику
CFD.30 p-M3x13	22.5	2.5	30.5	26.5	15	7	-	15	M3	15	13	-	-	-	12.5	9.5	-	-	1	Так	299 грн	Детальніше
CFD.30 p-M3x13 Характеристики: b₁ 22.5 d 2.5 L 30.5 B 26.5 b₂ 15 b₃ 7 d₁ - f±₀.₂₅ 15 d₂ M3 f₁ ±₀.₂₅ 15 l 13 d₃ - d₅ - h - H 12.5 h₁ 9.5 C[Nm] B# - C[Nm] CH# - C[Nm] p# 1 299 грн Так До кошику
CFD.30 p-M3x13-B-M3	22.5	2.5	30.5	26.5	15	7	M3	15	M3	15	13	-	-	4	12.5	9.5	1	-	1	Так	380 грн	Детальніше
CFD.30 p-M3x13-B-M3 Характеристики: b₁ 22.5 d 2.5 L 30.5 B 26.5 b₂ 15 b₃ 7 d₁ M3 f±₀.₂₅ 15 d₂ M3 f₁ ±₀.₂₅ 15 l 13 d₃ - d₅ - h 4 H 12.5 h₁ 9.5 C[Nm] B# 1 C[Nm] CH# - C[Nm] p# 1 380 грн Так До кошику
CFD.40 B-M4	29.5	4	40.5	34	20	9.5	M4	20	-	20.2	-	-	-	5.5	16.5	12.5	4	-	-	Так	400 грн	Детальніше
CFD.40 B-M4 Характеристики: b₁ 29.5 d 4 L 40.5 B 34 b₂ 20 b₃ 9.5 d₁ M4 f±₀.₂₅ 20 d₂ - f₁ ±₀.₂₅ 20.2 l - d₃ - d₅ - h 5.5 H 16.5 h₁ 12.5 C[Nm] B# 4 C[Nm] CH# - C[Nm] p# - 400 грн Так До кошику
CFD.40 B-M4-p-M4x18	29.5	4	40.5	34	20	9.5	M4	20	M4	20.2	18	-	-	5.5	16.5	12.5	4	-	1.5	Так	332 грн	Детальніше
CFD.40 B-M4-p-M4x18 Характеристики: b₁ 29.5 d 4 L 40.5 B 34 b₂ 20 b₃ 9.5 d₁ M4 f±₀.₂₅ 20 d₂ M4 f₁ ±₀.₂₅ 20.2 l 18 d₃ - d₅ - h 5.5 H 16.5 h₁ 12.5 C[Nm] B# 4 C[Nm] CH# - C[Nm] p# 1.5 332 грн Так До кошику
CFD.40 CH-4-B-M4	29.5	4	40.5	34	20	9.5	M4	20	-	20.2	-	4.5	7.5	5.5	16.5	12.5	4	1	-	Так	294 грн	Детальніше
CFD.40 CH-4-B-M4 Характеристики: b₁ 29.5 d 4 L 40.5 B 34 b₂ 20 b₃ 9.5 d₁ M4 f±₀.₂₅ 20 d₂ - f₁ ±₀.₂₅ 20.2 l - d₃ 4.5 d₅ 7.5 h 5.5 H 16.5 h₁ 12.5 C[Nm] B# 4 C[Nm] CH# 1 C[Nm] p# - 294 грн Так До кошику
CFD.40 CH-4-p-M4x18	29.5	4	40.5	34	20	9.5	-	20	M4	20.2	18	4.5	7.5	-	16.5	12.5	-	1	1.5	Так	220 грн	Детальніше
CFD.40 CH-4-p-M4x18 Характеристики: b₁ 29.5 d 4 L 40.5 B 34 b₂ 20 b₃ 9.5 d₁ - f±₀.₂₅ 20 d₂ M4 f₁ ±₀.₂₅ 20.2 l 18 d₃ 4.5 d₅ 7.5 h - H 16.5 h₁ 12.5 C[Nm] B# - C[Nm] CH# 1 C[Nm] p# 1.5 220 грн Так До кошику
CFD.40 p-M4x18	29.5	4	40.5	34	20	9.5	-	20	M4	20.2	18	-	-	-	16.5	12.5	-	-	1.5	Так	372 грн	Детальніше
CFD.40 p-M4x18 Характеристики: b₁ 29.5 d 4 L 40.5 B 34 b₂ 20 b₃ 9.5 d₁ - f±₀.₂₅ 20 d₂ M4 f₁ ±₀.₂₅ 20.2 l 18 d₃ - d₅ - h - H 16.5 h₁ 12.5 C[Nm] B# - C[Nm] CH# - C[Nm] p# 1.5 372 грн Так До кошику
CFD.40 p-M4x18-B-M4	29.5	4	40.5	34	20	9.5	M4	20	M4	20.2	18	-	-	5.5	16.5	12.5	4	-	1.5	Так	449 грн	Детальніше
CFD.40 p-M4x18-B-M4 Характеристики: b₁ 29.5 d 4 L 40.5 B 34 b₂ 20 b₃ 9.5 d₁ M4 f±₀.₂₅ 20 d₂ M4 f₁ ±₀.₂₅ 20.2 l 18 d₃ - d₅ - h 5.5 H 16.5 h₁ 12.5 C[Nm] B# 4 C[Nm] CH# - C[Nm] p# 1.5 449 грн Так До кошику
CFD.48 B-M5	35	5	48.5	40.5	24	11.5	M5	24	-	23	-	-	-	6.5	20	15	5	-	-	Так	430 грн	Детальніше
CFD.48 B-M5 Характеристики: b₁ 35 d 5 L 48.5 B 40.5 b₂ 24 b₃ 11.5 d₁ M5 f±₀.₂₅ 24 d₂ - f₁ ±₀.₂₅ 23 l - d₃ - d₅ - h 6.5 H 20 h₁ 15 C[Nm] B# 5 C[Nm] CH# - C[Nm] p# - 430 грн Так До кошику
CFD.48 B-M5-p-M5x17	35	5	48.5	40.5	24	11.5	M5	24	M5	23	17	-	-	6.5	20	15	5	-	3	Так	414 грн	Детальніше
CFD.48 B-M5-p-M5x17 Характеристики: b₁ 35 d 5 L 48.5 B 40.5 b₂ 24 b₃ 11.5 d₁ M5 f±₀.₂₅ 24 d₂ M5 f₁ ±₀.₂₅ 23 l 17 d₃ - d₅ - h 6.5 H 20 h₁ 15 C[Nm] B# 5 C[Nm] CH# - C[Nm] p# 3 414 грн Так До кошику
CFD.48 CH-5-B-M5	35	5	48.5	40.5	24	11.5	M5	24	-	23	-	5.5	9	6.5	20	15	-	2	-	Так	313 грн	Детальніше
CFD.48 CH-5-B-M5 Характеристики: b₁ 35 d 5 L 48.5 B 40.5 b₂ 24 b₃ 11.5 d₁ M5 f±₀.₂₅ 24 d₂ - f₁ ±₀.₂₅ 23 l - d₃ 5.5 d₅ 9 h 6.5 H 20 h₁ 15 C[Nm] B# - C[Nm] CH# 2 C[Nm] p# - 313 грн Так До кошику
CFD.48 CH-5-p-M5x17	35	5	48.5	40.5	24	11.5	-	24	M5	23	17	5.5	9	-	20	15	-	2	3	Так	284 грн	Детальніше
CFD.48 CH-5-p-M5x17 Характеристики: b₁ 35 d 5 L 48.5 B 40.5 b₂ 24 b₃ 11.5 d₁ - f±₀.₂₅ 24 d₂ M5 f₁ ±₀.₂₅ 23 l 17 d₃ 5.5 d₅ 9 h - H 20 h₁ 15 C[Nm] B# - C[Nm] CH# 2 C[Nm] p# 3 284 грн Так До кошику
CFD.48 p-M5x17	35	5	48.5	40.5	24	11.5	-	24	M5	23	17	-	-	-	20	15	-	-	3	Так	405 грн	Детальніше
CFD.48 p-M5x17 Характеристики: b₁ 35 d 5 L 48.5 B 40.5 b₂ 24 b₃ 11.5 d₁ - f±₀.₂₅ 24 d₂ M5 f₁ ±₀.₂₅ 23 l 17 d₃ - d₅ - h - H 20 h₁ 15 C[Nm] B# - C[Nm] CH# - C[Nm] p# 3 405 грн Так До кошику
CFD.48 p-M5x17-B-M5	35	5	48.5	40.5	24	11.5	M5	24	M5	23	17	-	-	6.5	20	15	5	-	3	Так	430 грн	Детальніше
CFD.48 p-M5x17-B-M5 Характеристики: b₁ 35 d 5 L 48.5 B 40.5 b₂ 24 b₃ 11.5 d₁ M5 f±₀.₂₅ 24 d₂ M5 f₁ ±₀.₂₅ 23 l 17 d₃ - d₅ - h 6.5 H 20 h₁ 15 C[Nm] B# 5 C[Nm] CH# - C[Nm] p# 3 430 грн Так До кошику
CFD.66 B-M6	48.5	6	66	56	33	15	M6	33	-	31.8	-	-	-	9	27.5	21	5	-	-	Так	545 грн	Детальніше
CFD.66 B-M6 Характеристики: b₁ 48.5 d 6 L 66 B 56 b₂ 33 b₃ 15 d₁ M6 f±₀.₂₅ 33 d₂ - f₁ ±₀.₂₅ 31.8 l - d₃ - d₅ - h 9 H 27.5 h₁ 21 C[Nm] B# 5 C[Nm] CH# - C[Nm] p# - 545 грн Так До кошику
CFD.66 B-M6-p-M6x16	48.5	6	66	56	33	15	M6	33	M6	31.8	16	-	-	9	27.5	21	5	-	5	Так	501 грн	Детальніше
CFD.66 B-M6-p-M6x16 Характеристики: b₁ 48.5 d 6 L 66 B 56 b₂ 33 b₃ 15 d₁ M6 f±₀.₂₅ 33 d₂ M6 f₁ ±₀.₂₅ 31.8 l 16 d₃ - d₅ - h 9 H 27.5 h₁ 21 C[Nm] B# 5 C[Nm] CH# - C[Nm] p# 5 501 грн Так До кошику
CFD.66 CH-6-B-M6	48.5	6	66	56	33	15	M6	33	-	31.8	-	6.5	10.5	9	27.5	21	5	5	-	Так	406 грн	Детальніше
CFD.66 CH-6-B-M6 Характеристики: b₁ 48.5 d 6 L 66 B 56 b₂ 33 b₃ 15 d₁ M6 f±₀.₂₅ 33 d₂ - f₁ ±₀.₂₅ 31.8 l - d₃ 6.5 d₅ 10.5 h 9 H 27.5 h₁ 21 C[Nm] B# 5 C[Nm] CH# 5 C[Nm] p# - 406 грн Так До кошику
CFD.66 CH-6-p-M6x16	48.5	6	66	56	33	15	-	33	M6	31.8	16	6.5	10.5	-	27.5	21	-	5	5	Так	354 грн	Детальніше
CFD.66 CH-6-p-M6x16 Характеристики: b₁ 48.5 d 6 L 66 B 56 b₂ 33 b₃ 15 d₁ - f±₀.₂₅ 33 d₂ M6 f₁ ±₀.₂₅ 31.8 l 16 d₃ 6.5 d₅ 10.5 h - H 27.5 h₁ 21 C[Nm] B# - C[Nm] CH# 5 C[Nm] p# 5 354 грн Так До кошику
CFD.66 p-M6x16	48.5	6	66	56	33	15	-	33	M6	31.8	16	-	-	-	27.5	21	-	-	5	Так	561 грн	Детальніше
CFD.66 p-M6x16 Характеристики: b₁ 48.5 d 6 L 66 B 56 b₂ 33 b₃ 15 d₁ - f±₀.₂₅ 33 d₂ M6 f₁ ±₀.₂₅ 31.8 l 16 d₃ - d₅ - h - H 27.5 h₁ 21 C[Nm] B# - C[Nm] CH# - C[Nm] p# 5 561 грн Так До кошику
CFD.66 p-M6x16-B-M6	48.5	6	66	56	33	15	M6	33	M6	31.8	16	-	-	9	27.5	21	5	-	5	Так	605 грн	Детальніше
CFD.66 p-M6x16-B-M6 Характеристики: b₁ 48.5 d 6 L 66 B 56 b₂ 33 b₃ 15 d₁ M6 f±₀.₂₅ 33 d₂ M6 f₁ ±₀.₂₅ 31.8 l 16 d₃ - d₅ - h 9 H 27.5 h₁ 21 C[Nm] B# 5 C[Nm] CH# - C[Nm] p# 5 605 грн Так До кошику

характеристики

Матеріал
Високоеластичний технополімер на основі поліаміду (ПА), чорний колір, матова поверхня.
Штифт, що обертається
Нержавіюча сталь AISI 303
Стандартні виконання
CFD-B: латунні нікельовані вставки з різьбовим отвором.
CFD-p: різьбові стрижні з нікельованої латуні в широкому стрижні, різьбові стрижні з нікельованої сталі у вузькому стрижні.

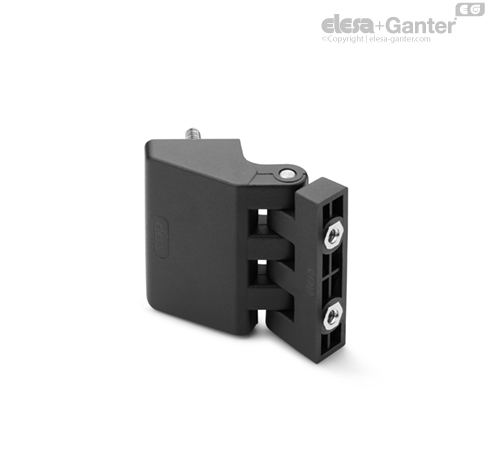

CFD-p-B: різьбові стрижні з нікельованої латуні та втулки з нікельованої латуні з різьбовим отвором.

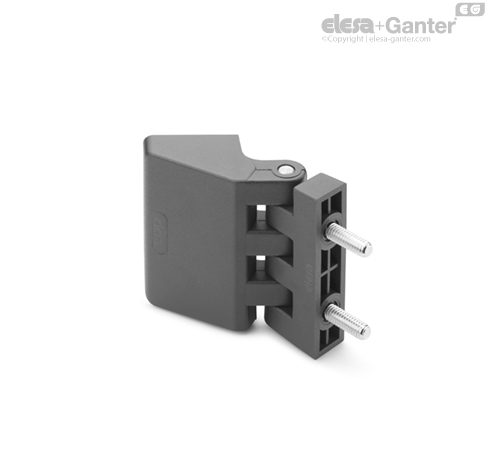

CFD-B-p: втулки з нікельованої латуні з різьбовим отвором та різьбові стрижні з нікельованої сталі.

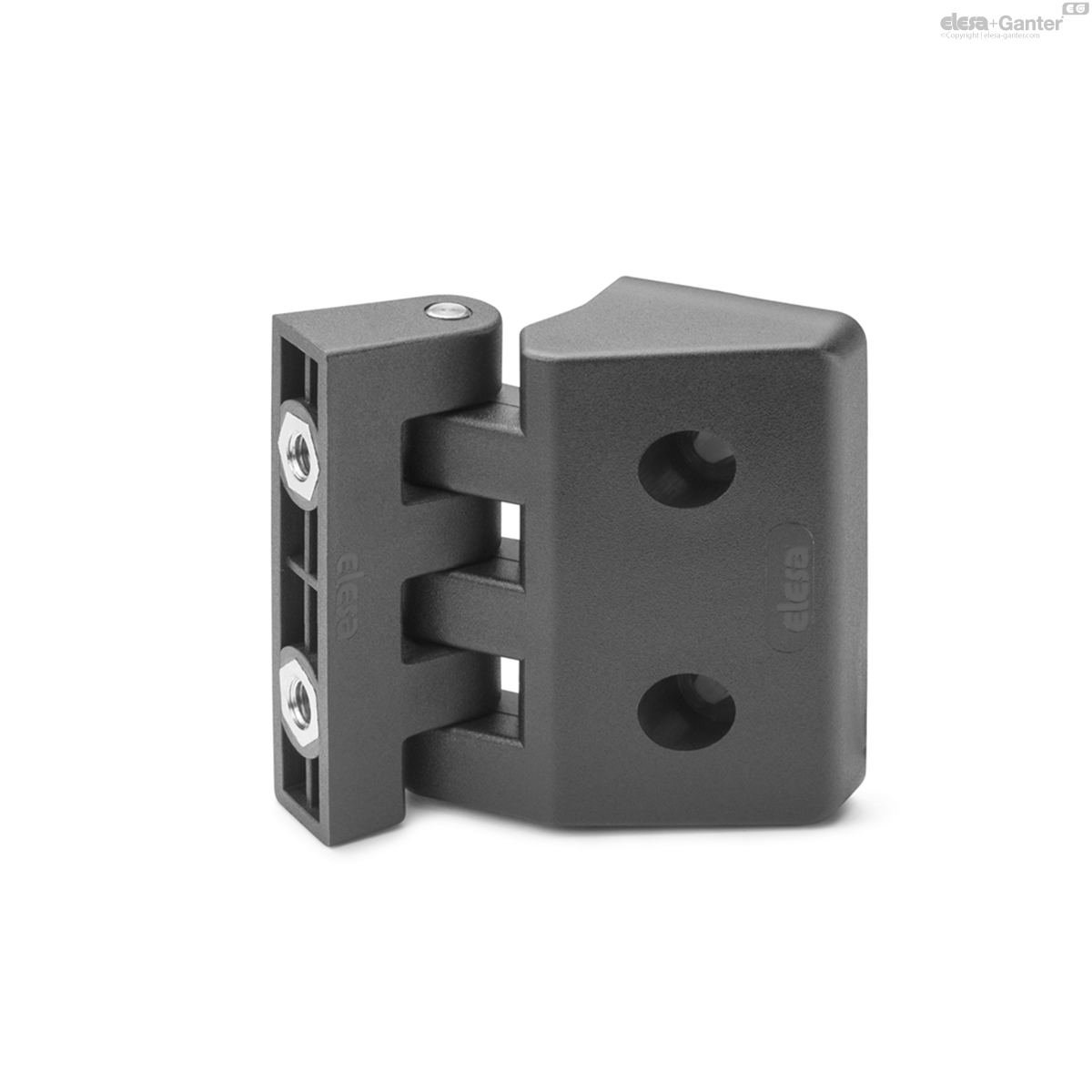

CFD-CH-B: наскрізні отвори для гвинтів з циліндричною головкою та вставки з нікельованої латуні з різьбовим отвором.

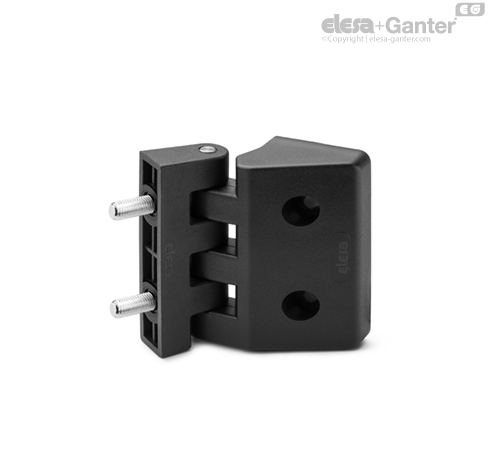

CFD-CH-p: наскрізні отвори для гвинтів з циліндричною головкою та різьбові стрижні з нікельованої сталі.

Особливості та сфери застосування

Петля складена з двох корпусів різних розмірів (вузький та ширший) і може бути зібрана, наприклад, на конструкціях із тонкою коробкою або дверима.
Кут повороту (приблизне значення)
Макс. 205° (-15° і +190°, де 0° – це умова, за якої дві поверхні, що взаємно з'єднуються, знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель,

Измерения сопротивления	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Измерения сопротивления
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFD.30 B-M3	60	690	70	490	60	500
CFD.30 p-M3x13	70	750	40	340	30	390
CFD.30 p-M3x13-B-M3	60	690	40	340	30	390
CFD.30 B-M3-p-M3x13	60	690	40	340	30	390
CFD.30 CH-3-B-M3	100	830	110	720	70	670
CFD.30 CH-3-p-M3x13	60	730	50	450	30	350
CFD.40 B-M4	160	1710	150	1340	100	700
CFD.40 p-M4x18	110	1230	140	880	50	730
CFD.40 p-M4x18-B-M4	110	1230	140	880	50	700
CFD.40 B-M4-p-M4x18	110	1230	140	880	50	700
CFD.40 CH-4-B-M4	120	1620	150	1220	130	1110
CFD.40 CH-4-p-M4x18	150	1480	140	820	100	860
CFD.48 B-M5	260	2440	260	1700	120	1640
CFD.48 p-M5x17	290	1770	240	1840	110	1740
CFD.48 p-M5x17-B-M5	260	1770	240	1700	110	1640
CFD.48 B-M5-p-M5x17	260	1770	240	1700	110	1640
CFD.48 CH-5-B-M5	330	2530	240	1890	290	1870
CFD.48 CH-5-p-M5x17	150	2170	120	1200	110	970
CFD.66 B-M6	450	4130	320	2520	220	2250
CFD.66 p-M6x16	470	3260	260	1700	240	1580
CFD.66 p-M6x16-B-M6	450	3260	260	1700	220	1580
CFD.66 B-M6-p-M6x16	450	3260	260	1700	220	1580
CFD.66 CH-6-B-M6	430	3660	410	2610	310	2830
CFD.66 CH-6-p-M6x16	350	3090	280	1770	180	1610

Найменування продукції

Телефон

Електронна адреса

Повідомлення

CFD.pdf

Залиште відгук про товар!

CFD-B: латунні нікельовані вставки з різьбовим отвором.
CFD-p: різьбові стрижні з нікельованої латуні в широкому стрижні, різьбові стрижні з нікельованої сталі у вузькому стрижні.
CFD-p-B: різьбові стрижні з нікельованої латуні та втулки з нікельованої латуні з різьбовим отвором.
CFD-B-p: втулки з нікельованої латуні з різьбовим отвором та різьбові стрижні з нікельованої сталі.
CFD-CH-B: наскрізні отвори для гвинтів з циліндричною головкою та вставки з нікельованої латуні з різьбовим отвором.
CFD-CH-p: наскрізні отвори для гвинтів з циліндричною головкою та різьбові стрижні з нікельованої сталі.
