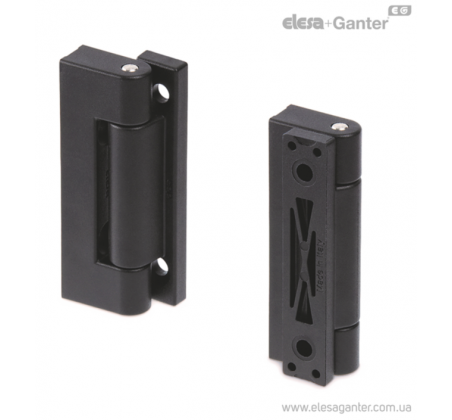

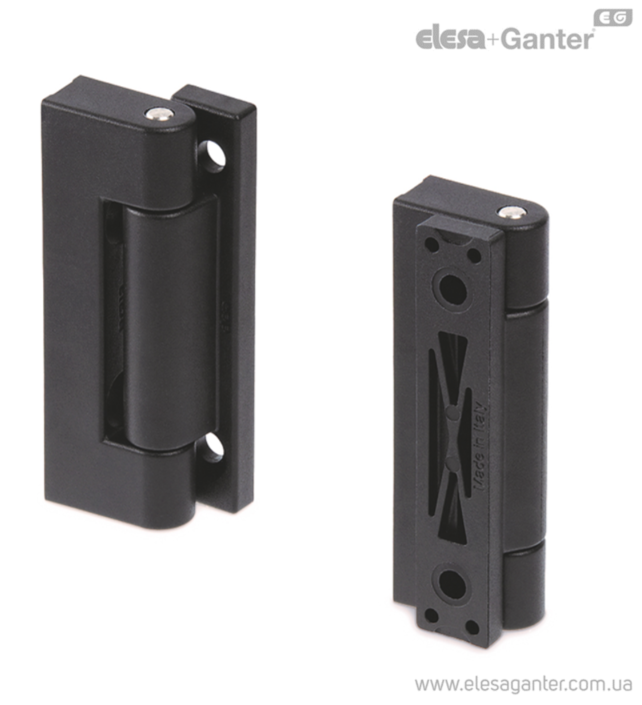

Петлі для вузьких дверних отворів та дверей, силових шаф та стійок керування CFBS
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFBS СУПЕР-технополімер, шпилька нержавіюча сталь

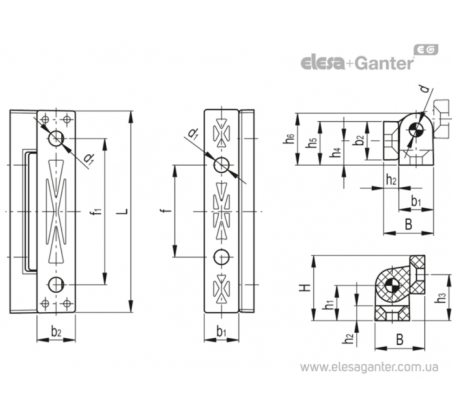

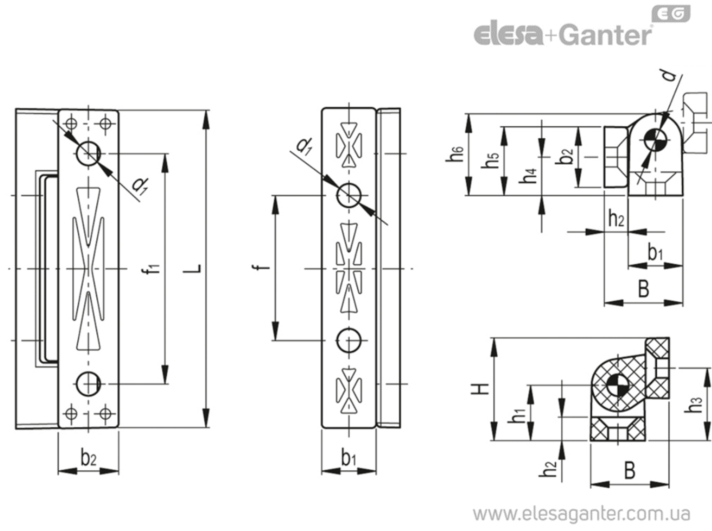

| Артікул | b1 | d | L | B | b2 | d1 | f±0.25 | f1 ±0.25 | h2 | h3 | H | h4 | C#[Nm] | h1 | h5 | h6 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFBS.75-13 SH-5 | 13 | 5 | 75 | 18.5 | 14.5 | 5.5 | 34 | 54 | 5.5 | 17 | 24 | 9 | 4 | 13 | 16 | 19 | Так |
398
|
|||
| CFBS.75-19 SH-5 | 13 | 5 | 75 | 18.5 | 14.5 | 5.5 | 34 | 54 | 5.5 | 23 | 30 | 15 | 4 | 19 | 22 | 25 | Так |
409
|
|||
| CFBS.75-23 SH-5 | 13 | 5 | 75 | 18.5 | 14.5 | 5.5 | 34 | 54 | 5.5 | 27.5 | 34.5 | 19.5 | 4 | 23.5 | 26.5 | 29.5 | Так |
417
|
характеристики
Матеріал
СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.
Штифт, що обертається
Стандартне виконання
Наскрізні отвори для гвинтів із потайною головкою M5.
Особливості та сфери застосування
Петля CFBS складається з двох елементів різного розміру і штифта, що обертається, який вставляється при складанні.

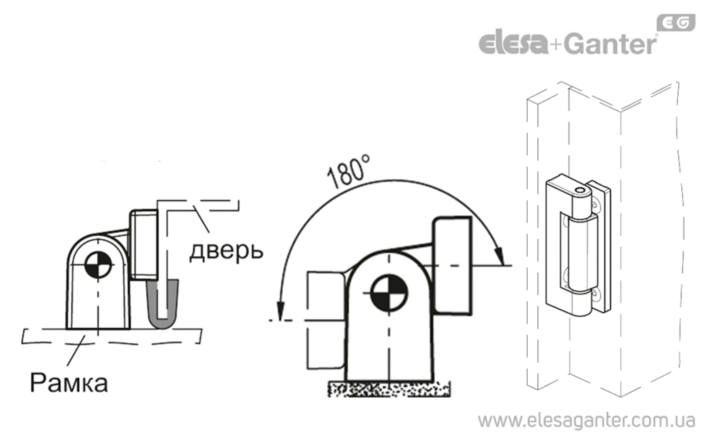

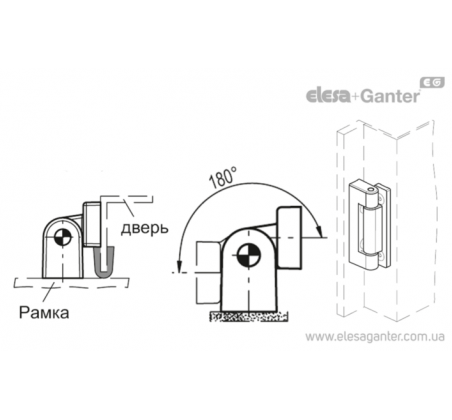

Їх можна встановлювати на фальцьовані двері з листового металу з можливістю застосування ущільнювача між дверима і коробкою (див. рис. 1).
Інструкції з монтажу
Зберіть два елементи, один із боку косяка та один із боку дверей.
За допомогою відповідного інструменту вставте штифт, що обертається, з боку без накатки, поки він не зафіксується в корпусі петлі.
Кут повороту (приблизне значення)
Макс. 180 ° (0 ° і + 180 °, де 0 ° - це умова, при якому дві поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Залиште відгук про товар!
*властивості СУПЕР-технополімеру
C#-Рекомендований момент затяжки для кріпильних гвинтів.
