Петлі затискні під кріплення тонких панелей, скла та фільонки GN 938
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 938 Цинк, порошкове покриття чорного/сірого кольору

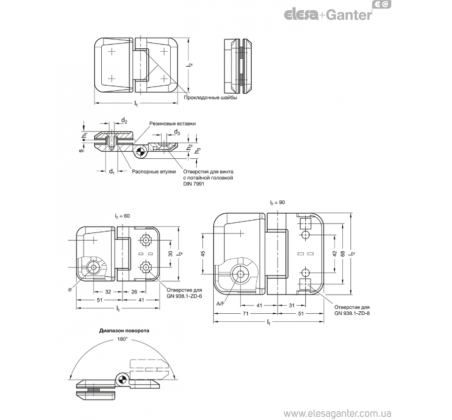

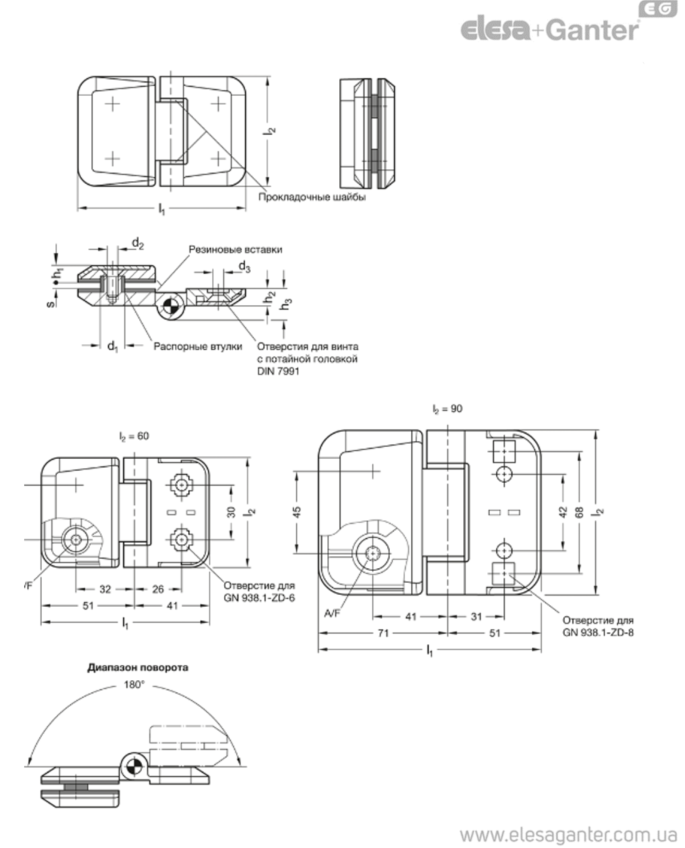

| Артікул | d1 -0.2 | d2 Натиск гвинт | d3 Для гвинта | s Nom розм | s Дальнiсть захвату | A/F | l1 | h2 | l2 | h3 | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 938-ZD-122-90-8-SR | 16 | M 8 | M 8 | 8 | 8…12 | T45 | 122 | 13.5 | 90 | 25 | 13.5 |
Під замовлення
|
3870
|
|||
| GN 938-ZD-122-90-8-SW | 16 | M 8 | M 8 | 8 | 8…12 | T45 | 122 | 13.5 | 90 | 25 | 13.5 |
Під замовлення
|
3870
|
|||
| GN 938-ZD-92-60-4-SR | 13 | M 6 | M 6 | 4 | 4…8 | T30 | 92 | 9.5 | 60 | 17 | 9.5 |
Під замовлення
|
2558
|
|||
| GN 938-ZD-92-60-4-SW | 13 | M 6 | M 6 | 4 | 4…8 | T30 | 92 | 9.5 | 60 | 17 | 9.5 |
Під замовлення
|
2558
|

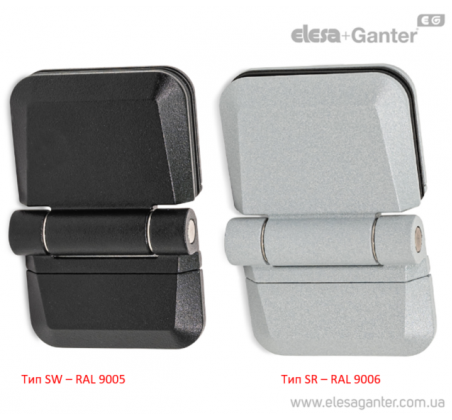

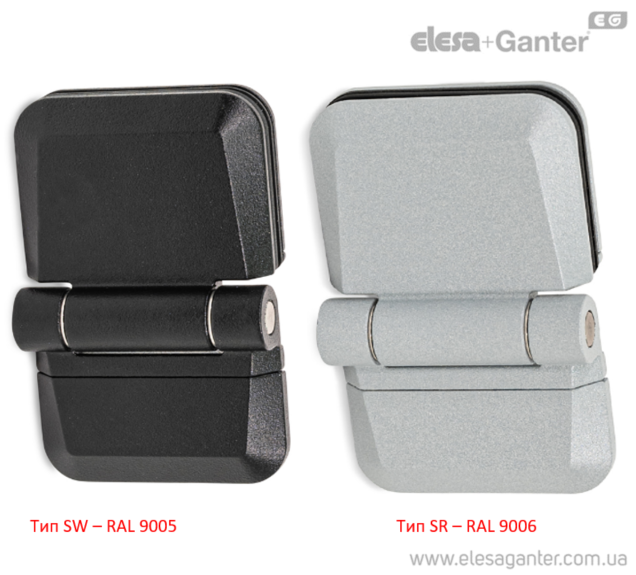

Характеристики
Цинк, лиття під тиском ZD
З пластиковим покриттям
- чорний колір, RAL 9005, текстуроване оздоблення SW
- сріблястий колір, RAL 9006, текстурована обробка SR
Петльовий штифт
Регулювальні шайби
Нержавіюча сталь AISI 316L
Натискні гвинти
Нержавіюча сталь AISI 304
Розпірні втулки
Пластик (поліамід PA)
Гумові вставки
Еластомер (TPE)
За запитом
інші кольори
особливості та сфери застосування
Петлі GN 938 використовуються для кріплення фільонок, виготовлених, наприклад, зі скла або пластмаси для забезпечення можливості обертання. Вони розраховані на збіг із опорним затискачем для панелі GN 939.
Панелі (фільонки) затискаються між гумовими вставками і додатково фіксуються втулками розпорів, утворюючи нерухоме з'єднання.

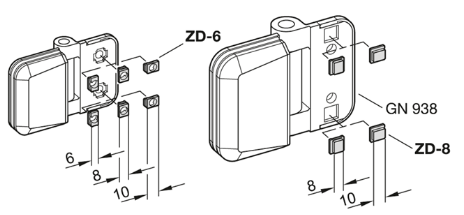

Якщо петлі використовуються з профільними системами з пазами на 6, 8 або 10 мм, гайки для Т-подібних пазів GN 938.1 доступні як допоміжні пристрої для монтажу. Це спрощує вирівнювання петель та забезпечує їх захист від скручування.
Кришки поставляються у розібраному вигляді. Вони надягають на бічні сторони після збирання і фіксуються на місці автоматично.

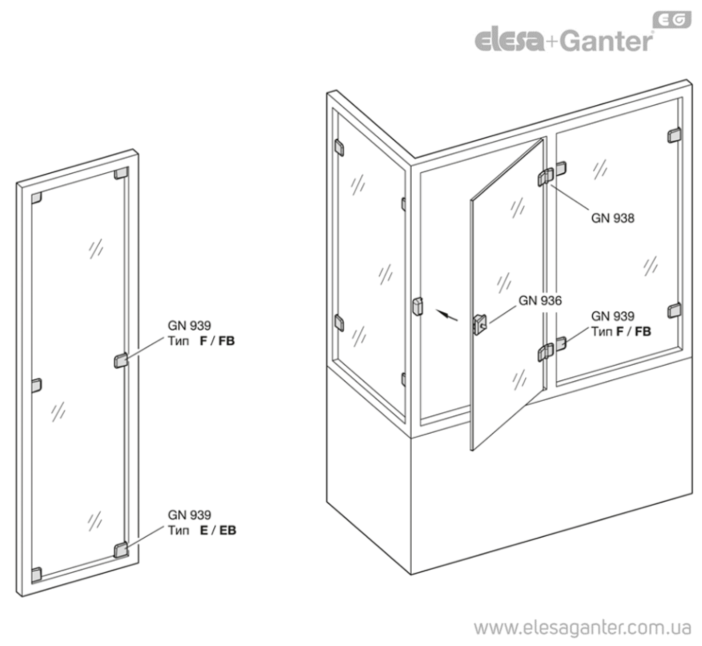

Приклад застосування

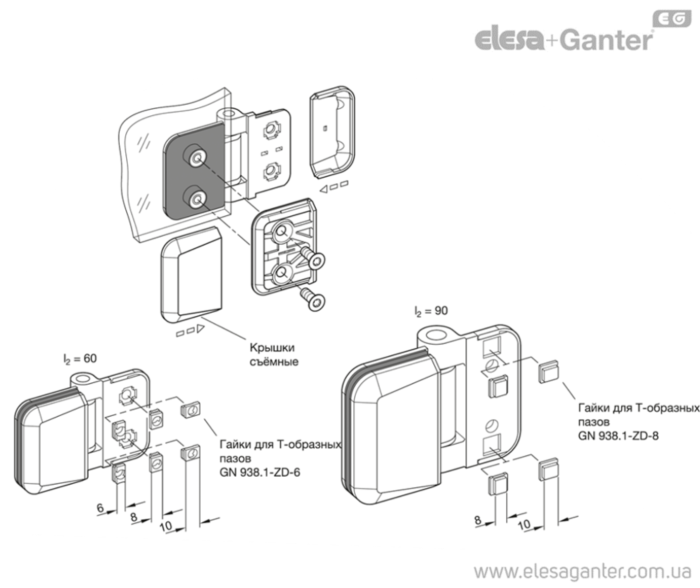

Інструкції з монтажу
Залиште відгук про товар!
**Додаткові аксесуари на окреме замовлення:
- фігурні гайки кріплення для Т-подібних пазів GN 938.1
l2=60 l2=90
