| Артікул | d1 | d2 | l1 | h2 | l2 | m1 | s | l3 | m2 | b | h1 | l6 | l4 max | l5 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 129-12-D | M 6 | 6 | 10 | - | 5 | 27.2 | 12 | - | - | 15 | 39.2 | - | 9 | - | Так |
498
|
|||
| GN 129-12-Z | M 6 | 6 | - | 25.6 | 5 | - | 12 | 14 | 13.6 | 15 | - | 5 | - | 10 | Так |
482
|
|||
| GN 129-16-D | M 8 | 8 | 14 | - | 8 | 33 | 16 | - | - | 20 | 49 | - | 16 | - | Так |
745
|
|||
| GN 129-16-Z | M 8 | 8 | - | 32.5 | 8 | - | 16 | 22 | 16.5 | 20 | - | 8 | - | 14 | Так |
599
|

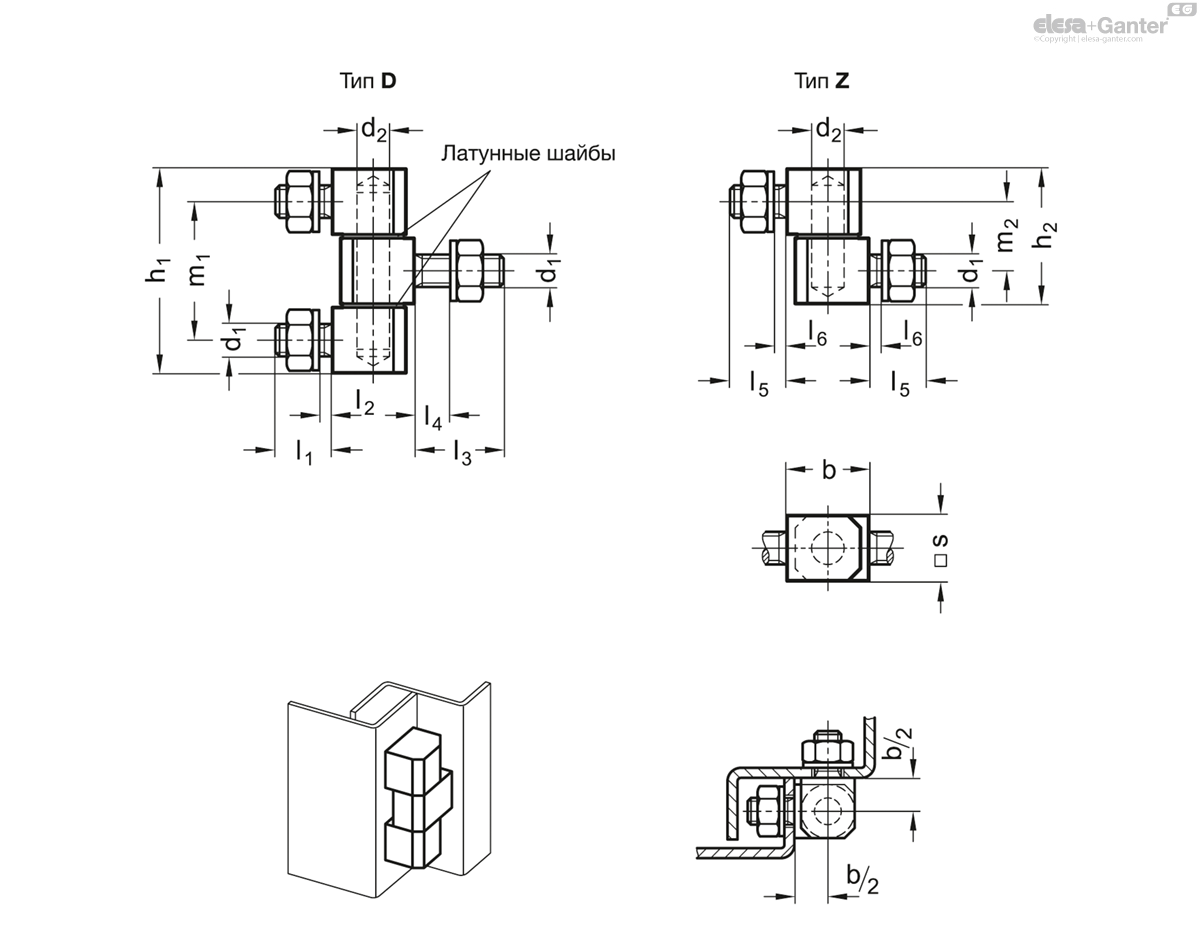

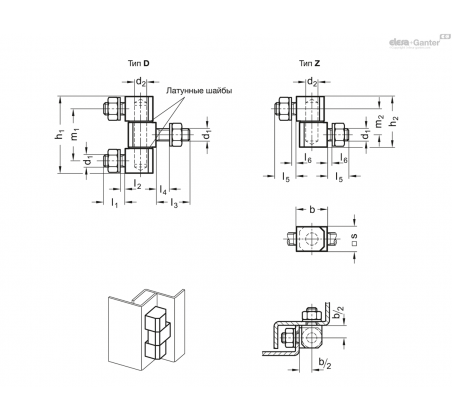

Тип

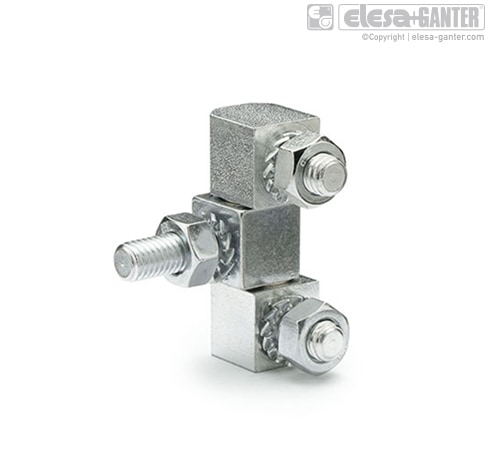

Тип D: що складаються із трьох частин
Тип Z: з двох частин
Оцинкована сталь, пасивація
Вісь латунь, нікельована
Шайба латунь, нікельована
Шестигранна гайка ISO 4032
Оцинкована сталь, пасивація
Зубчаста шайба DIN 6797
для кріпильних гвинтів
Оцинкована сталь, пасивація

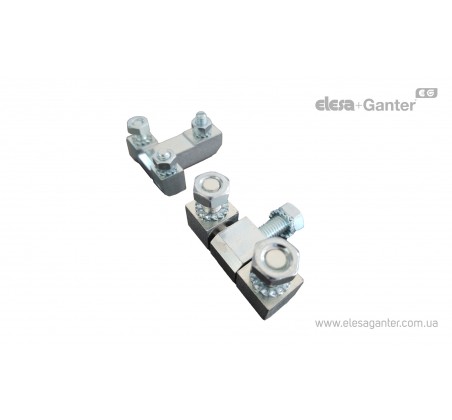

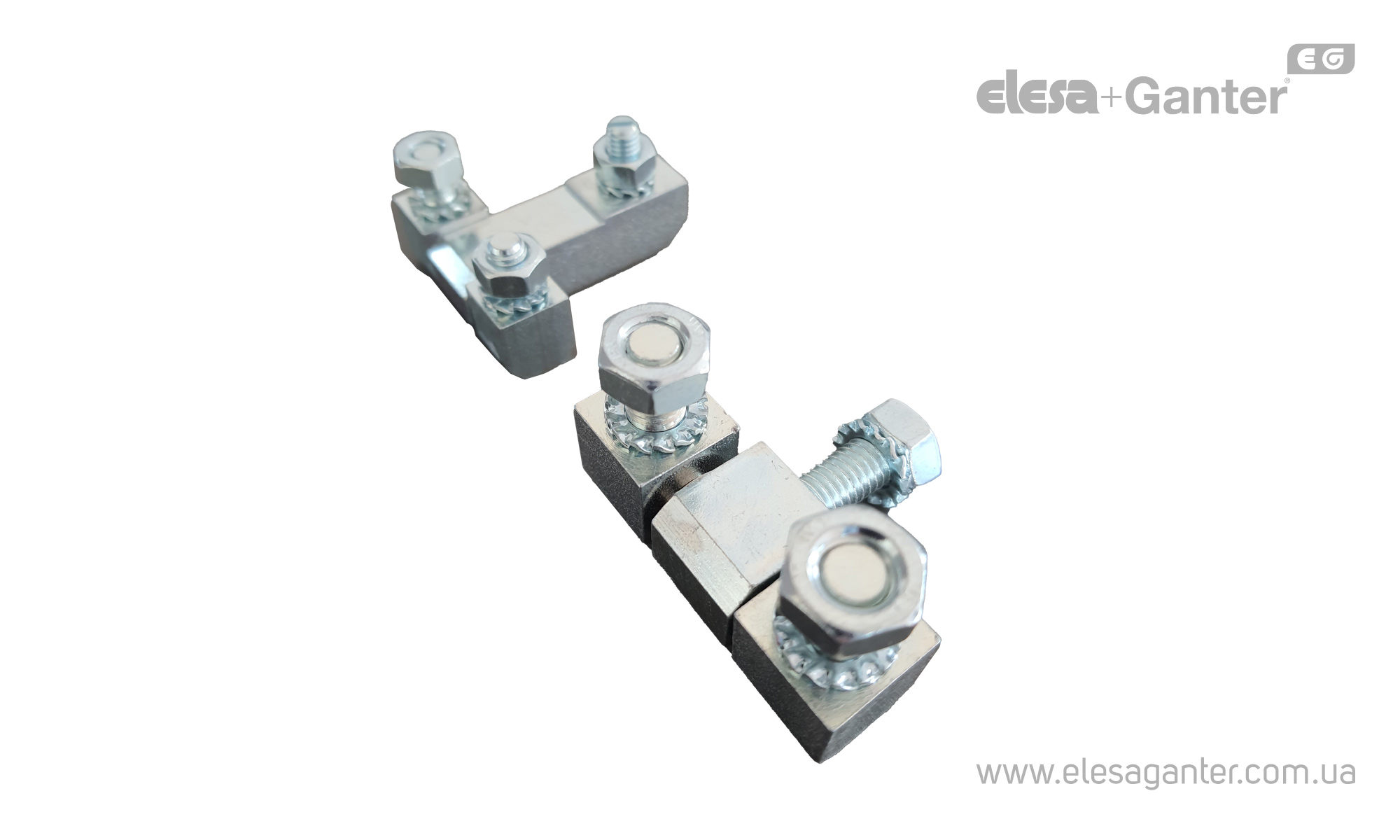

Петлі GN 129 використовуються для дверей, що знаходяться на одному рівні з рамою із зовнішнього боку. Зазвичай ці петлі розташовуються на боці дверей.
При використанні конструкції з двох частин двері можуть бути зняті при двох однакових петлях.
Петлі, що складаються із трьох частин, зазвичай не передбачають зняття дверей і встановлюються з внутрішньої сторони. Вони підходять для дверей та стулок, які мають бути незнімними із зовнішнього боку та захищати від несанкціонованого доступу.
