Петлі накладні пластикові особливо міцні CFMX-SH

Друк

CFMX-SH

Петлі накладні пластикові особливо міцні

Супер-технополімер, отвори для гвинтів із потайною головкою

CFMX-CH

Петлі накладні технополімерні особливо міцні

Супер-технополімер, отвори для гвинтів із циліндричною головкою

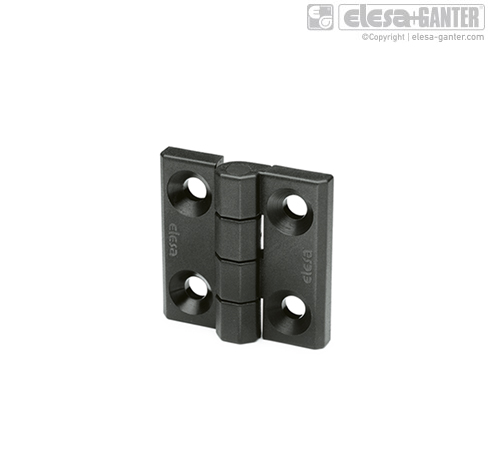

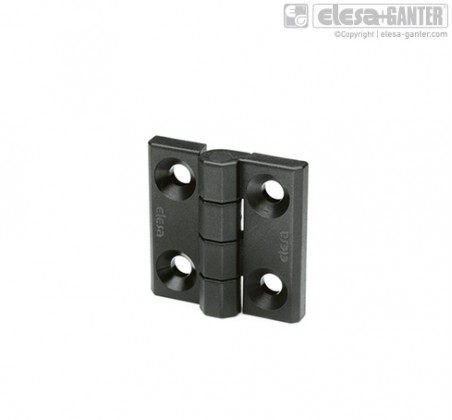

Петлі накладні пластикові особливо міцні CFMX-SH – фото 1

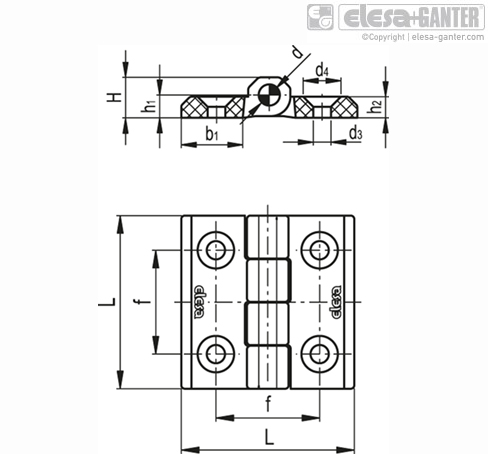

Петлі накладні пластикові особливо міцні CFMX-SH – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

CFMX-SH Супер-технополімер, отвори для гвинтів із потайною головкою

Артікул
Артікул	b₁	d	L	f±₀.₂₅	d₃	h₂	d₄	H	C#[Nm]	h₁	В наявності	Ціна
CFMX.30 SH-4	10.5	2.5	30	18	4.5	3.5	8.5	7	2	4	Так	102 грн	Детальніше
CFMX.30 SH-4 Характеристики: b₁ 10.5 d 2.5 L 30 f±₀.₂₅ 18 d₃ 4.5 h₂ 3.5 d₄ 8.5 H 7 C#[Nm] 2 h₁ 4 102 грн Так До кошику
CFMX.40 SH-5	14	4	40	25	5.5	5	10.5	9	3	5.5	Так	123 грн	Детальніше
CFMX.40 SH-5 Характеристики: b₁ 14 d 4 L 40 f±₀.₂₅ 25 d₃ 5.5 h₂ 5 d₄ 10.5 H 9 C#[Nm] 3 h₁ 5.5 123 грн Так До кошику
CFMX.50 SH-6	18	6	50	30	6.5	6	12.5	11.5	5	6.5	Так	163 грн	Детальніше
CFMX.50 SH-6 Характеристики: b₁ 18 d 6 L 50 f±₀.₂₅ 30 d₃ 6.5 h₂ 6 d₄ 12.5 H 11.5 C#[Nm] 5 h₁ 6.5 163 грн Так До кошику
CFMX.60 SH-6	21	6	60	36	6.5	8	12.5	15	5	8.5	Так	224 грн	Детальніше
CFMX.60 SH-6 Характеристики: b₁ 21 d 6 L 60 f±₀.₂₅ 36 d₃ 6.5 h₂ 8 d₄ 12.5 H 15 C#[Nm] 5 h₁ 8.5 224 грн Так До кошику
CFMX.60 SH-8	21	8	60	36	8.5	8	16.5	15	5	8.5	Так	224 грн	Детальніше
CFMX.60 SH-8 Характеристики: b₁ 21 d 8 L 60 f±₀.₂₅ 36 d₃ 8.5 h₂ 8 d₄ 16.5 H 15 C#[Nm] 5 h₁ 8.5 224 грн Так До кошику

характеристики

Матеріал
СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.
Штифт, що обертається
СУПЕР-технополімер на основі поліаміду (PA), армований скловолокном.
Стандартні виконання
CFMX-SH: наскрізні отвори для гвинтів із потайною головкою.

особливості та сфери застосування

Кут повороту (приблизне значення)
Макс. 270 ° (-90 ° і +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFMX.30 SH-4	1050	1275	750
CFMX.30 CH-4	975	1275	650
CFMX.40 SH-5	1425	1425	960
CFMX.40 CH-5	1425	1200	750
CFMX.50 SH-6	2360	2160	1550
CFMX.50 CH-6	2580	2170	1220
CFMX.60 SH-6	3000	2660	2700
CFMX.60 SH-8	3000	2660	2700
CFMX.60 CH-8	3100	2530	1950

Максимальне статичне навантаження - величина, при перевищенні якої матеріал може зруйнуватися і петля перестане справно працювати. Очевидно, що до цього значення має бути застосований відповідний коефіцієнт залежно від значення та рівня безпеки конкретного застосування.
