Петлі для профільних систем від 30 до 60 мм CFG.

Друк

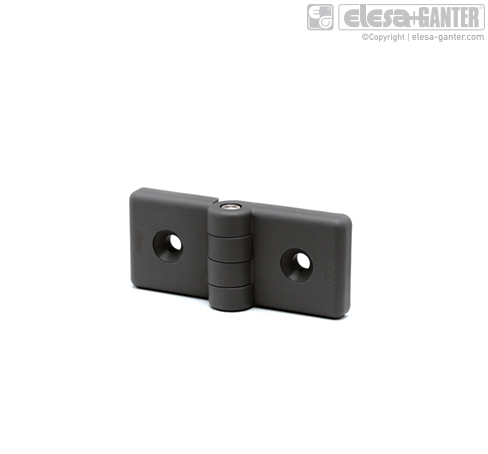

Петлі для профільних систем від 30 до 60 мм CFG. – фото 1

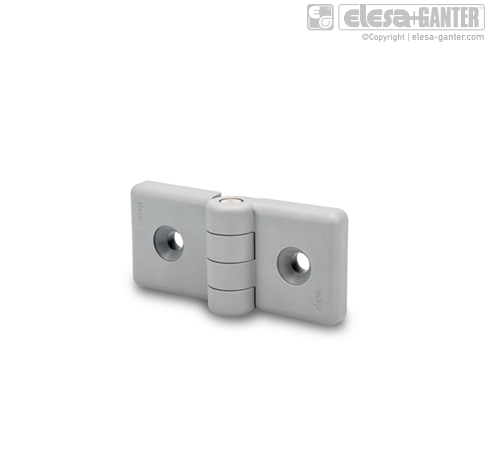

Петлі для профільних систем від 30 до 60 мм CFG. – фото 2
Петлі для профільних систем від 30 до 60 мм CFG. – фото 3
Петлі для профільних систем від 30 до 60 мм CFG. – фото 1
Петлі для профільних систем від 30 до 60 мм CFG. – фото 2
Петлі для профільних систем від 30 до 60 мм CFG. – фото 3

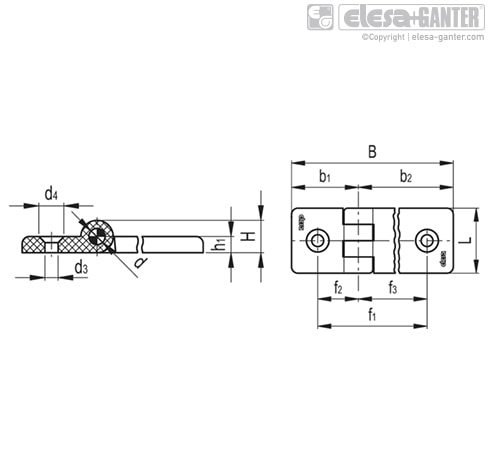

Петлі для профільних систем від 30 до 60 мм CFG. – Креслення 1
Петлі для профільних систем від 30 до 60 мм CFG. – Креслення 2
Петлі для профільних систем від 30 до 60 мм CFG. – Креслення 1
Петлі для профільних систем від 30 до 60 мм CFG. – Креслення 2
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFG. Армований технополімер, чорний/сірий кольори, під потаємні гвинти М6
Артікул b1 d L B b2 s1 s2 f1 ±0.25 f2 d3 d4 H C#[Nm] h1 f3 В наявності Ціна
CFG.30/30 SH-6 27 8 36 54 27 30 30 35 17.5 6.5 12.5 16 5 8 17.5 Так
320 грн
Детальніше
CFG.30/30 SH-6-C33 27 8 36 54 27 30 30 35 17.5 6.5 12.5 16 5 8 17.5 Так
320 грн
Детальніше
CFG.30/40 SH-6 27 8 36 64 37 30 40 40 17.5 6.5 12.5 16 5 8 22.5 Так
335 грн
Детальніше
CFG.30/40 SH-6-C33 27 8 36 64 37 30 40 40 17.5 6.5 12.5 16 5 8 22.5 Так
335 грн
Детальніше
CFG.30/45 SH-6 27 8 36 69 42 30 45 42.5 17.5 6.5 12.5 16 5 8 25 Так
350 грн
Детальніше
CFG.30/45 SH-6-C33 27 8 36 69 42 30 45 42.5 17.5 6.5 12.5 16 5 8 25 Так
350 грн
Детальніше
CFG.30/60 SH-6 27 8 36 84 57 30 60 50 17.5 6.5 12.5 16 5 8 32.5 Так
347 грн
Детальніше
CFG.30/60 SH-6-C33 27 8 36 64 57 30 60 50 17.5 6.5 12.5 16 5 8 32.5 Так
347 грн
Детальніше
CFG.40/40 SH-6 37 8 36 74 37 40 40 45 22.5 6.5 12.5 16 5 8 22.5 Так
347 грн
Детальніше
CFG.40/40 SH-6-C33 37 8 36 74 37 40 40 45 22.5 6.5 12.5 16 5 8 22.5 Так
347 грн
Детальніше
CFG.40/45 SH-6 37 8 36 79 42 40 45 47.5 22.5 6.5 12.5 16 5 8 25 Так
362 грн
Детальніше
CFG.40/45 SH-6-C33 37 8 36 79 42 40 45 47.5 22.5 6.5 12.5 16 5 8 22.5 Так
362 грн
Детальніше
CFG.40/60 SH-6 37 8 36 94 57 40 60 55 22.5 6.5 12.5 16 5 8 32.5 Так
362 грн
Детальніше
CFG.40/60 SH-6-C33 37 8 36 94 57 40 60 55 22.5 6.5 12.5 16 5 8 32.5 Так
362 грн
Детальніше
CFG.45/45 SH-6 42 8 36 84 42 45 45 50 25 6.5 12.5 16 5 8 25 Так
385 грн
Детальніше
CFG.45/45 SH-6-C33 42 8 36 94 42 45 45 50 25 6.5 12.5 16 5 8 25 Так
385 грн
Детальніше
CFG.45/60 SH-6 42 8 36 99 57 45 60 57.5 25 6.5 12.5 16 5 8 32.5 Так
385 грн
Детальніше
CFG.45/60 SH-6-C33 42 8 36 99 57 45 60 57.5 25 6.5 12.5 16 5 8 32.5 Так
385 грн
Детальніше
CFG.60/60 SH-6 57 8 36 114 57 60 60 65 32.5 6.5 12.5 16 5 8 32.5 Так
375 грн
Детальніше
CFG.60/60 SH-6-C33 57 8 36 114 57 60 60 65 32.5 6.5 12.5 16 5 8 32.5 Так
375 грн
Детальніше
характеристики

Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, чорний або сірий колір RAL 7040 (С33), матове оздоблення.
Штифт, що обертається
Нікельована сталь.
Стандартне виконання
Наскрізні отвори для гвинтів із потайною головкою M6.

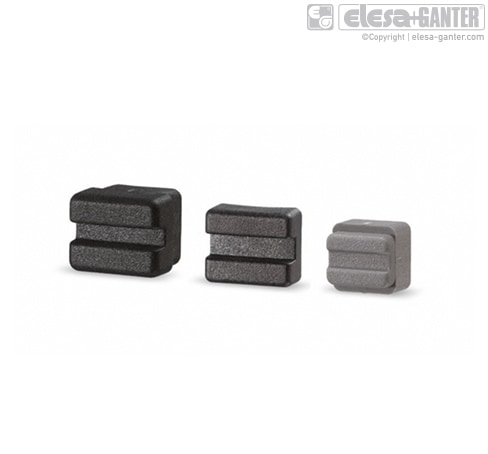

Центруючі вставки з технополімеру (входить до комплекту поставки)
Для профілів із розмірами пазів від 6 до 12 мм.

особливості та сфери застосувань

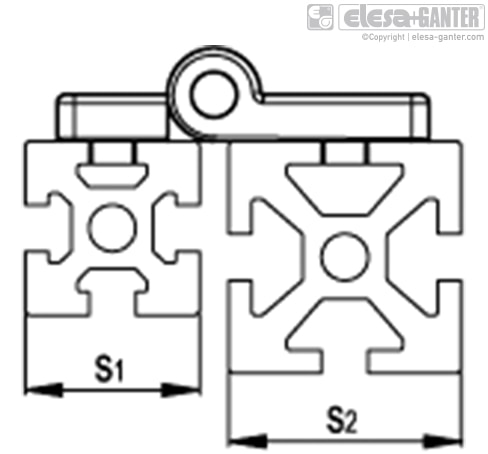

Цей тип петлі може використовуватись з алюмінієвими профілями від 30 до 60 мм, а також із комбінацією різних розмірів.

Кут повороту (приблизне значення)

Макс. 280 ° (-100 ° і + 180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель



Размер профиля Положение вставки Положение вставки
s a
30 6 ____logo__CFG_30-6__ Положение вставки
8 ____logo__CFG_30-8__
40÷45 8 ____logo__CFG_40-8__ Темно-серый
10 ____logo__CFG_40-10__
50÷60 10 ____logo__CFG_50-10__ Черный
12 ____logo__CFG_50-12__
Центрирующие вставки
Размеры Цвет
l1 l2
8 6 2 Положение вставки
10 8 4 Темно-серый
12 10 5 Черный

Измерения сопротивления ОСЕВОЕ НАПРЯЖЕНИЕ РАДИАЛЬНОЕ НАПРЯЖЕНИЕ НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
____logo__CFG_S_AXIAL__ ____logo__CFG_S_RADIAL__ ____logo__CFG_S_90__
Описание Максимальная рабочая нагрузка
Ea [N]		 Нагрузка на разрыв
Ra [N]		 Максимальная рабочая нагрузка
Er [N]		 Нагрузка на разрыв
Rr [N]		 Максимальная рабочая нагрузка
E90 [N]		 Нагрузка на разрыв
R90 [N]
CFG.30/30 SH-6 440 2570 1850 3710 300 1700
CFG.30/40 SH-6 320 2280 1750 3490 590 870
CFG.30/45 SH-6 240 2150 1760 3520 190 780
CFG.30/60 SH-6 280 1510 1600 3190 180 850
CFG.40/40 SH-6 320 2280 1750 3490 220 870
CFG.40/45 SH-6 240 2150 1750 3490 390 780
CFG.40/60 SH-6 280 1510 1600 3190 180 850
CFG.45/45 SH-6 240 2150 1760 3520 190 780
CFG.45/60 SH-6 240 1510 1600 3190 180 780
CFG.60/60 SH-6 280 1510 1600 3190 180 850
Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!
  • C33 - сірий колір RAL 7040
