| Артікул | d1 | d2 | d4 +0.5 | l1 | d3 | h2 | l2 | m1 | l3 | m2 | h3 | h4 | h1 | h5 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 237.3-NI-50-50-A-GS | 6.3 | 6 | 10 | 50 | 9.5 | 6 | 50 | 30 | 21 | 30 | 6.5 | 2 | 12.5 | 13 | Так |
1253
|
|||
| GN 237.3-NI-50-50-A-SW | 6.3 | 6 | 10 | 50 | 9.5 | 6 | 50 | 30 | 21 | 30 | 6.5 | 2 | 12.5 | 13 | Так |
1478
|
|||
| GN 237.3-NI-50-50-B-GS | 6.3 | 6 | 10 | 50 | 9.5 | 6 | 50 | 30 | 21 | 30 | 6.5 | 2 | 12.5 | 13 | Так |
1312
|
|||
| GN 237.3-NI-50-50-B-SW | 6.3 | 6 | 10 | 50 | 9.5 | 6 | 50 | 30 | 21 | 30 | 6.5 | 2 | 12.5 | 13 | Так |
1530
|
|||
| GN 237.3-NI-60-60-A-GS | 8.3 | 8 | 13 | 60 | 12.5 | 8 | 60 | 36 | 25.5 | 36 | 8.5 | 3 | 16 | 17 | Так |
1707
|
|||
| GN 237.3-NI-60-60-A-SW | 8.3 | 8 | 13 | 60 | 12.5 | 8 | 60 | 36 | 25.5 | 36 | 8.5 | 3 | 16 | 17 | Так |
1937
|
|||
| GN 237.3-NI-60-60-B-GS | 8.3 | 8 | 13 | 60 | 12.5 | 8 | 60 | 36 | 25.5 | 36 | 8.5 | 3 | 16 | 17 | Так |
1760
|
|||
| GN 237.3-NI-60-60-B-SW | 8.3 | 8 | 13 | 60 | 12.5 | 8 | 60 | 36 | 25.5 | 36 | 8.5 | 3 | 16 | 17 | Так |
1983
|
|||
| GN 237.3-NI-80-80-A-GS | 10.3 | 10 | 15 | 80 | 14.5 | 10 | 80 | 50 | 36 | 50 | 10.5 | 4 | 20 | 21 | Так |
2773
|
|||
| GN 237.3-NI-80-80-A-SW | 10.3 | 10 | 15 | 80 | 14.5 | 10 | 80 | 50 | 36 | 50 | 10.5 | 4 | 20 | 21 | Так |
3048
|
|||
| GN 237.3-NI-80-80-B-GS | 10.3 | 10 | 15 | 80 | 14.5 | 10 | 80 | 50 | 36 | 50 | 10.5 | 4 | 20 | 21 | Так |
3122
|
|||
| GN 237.3-NI-80-80-B-SW | 10.3 | 10 | 15 | 80 | 14.5 | 10 | 80 | 50 | 36 | 50 | 10.5 | 4 | 20 | 21 | Так |
3392
|

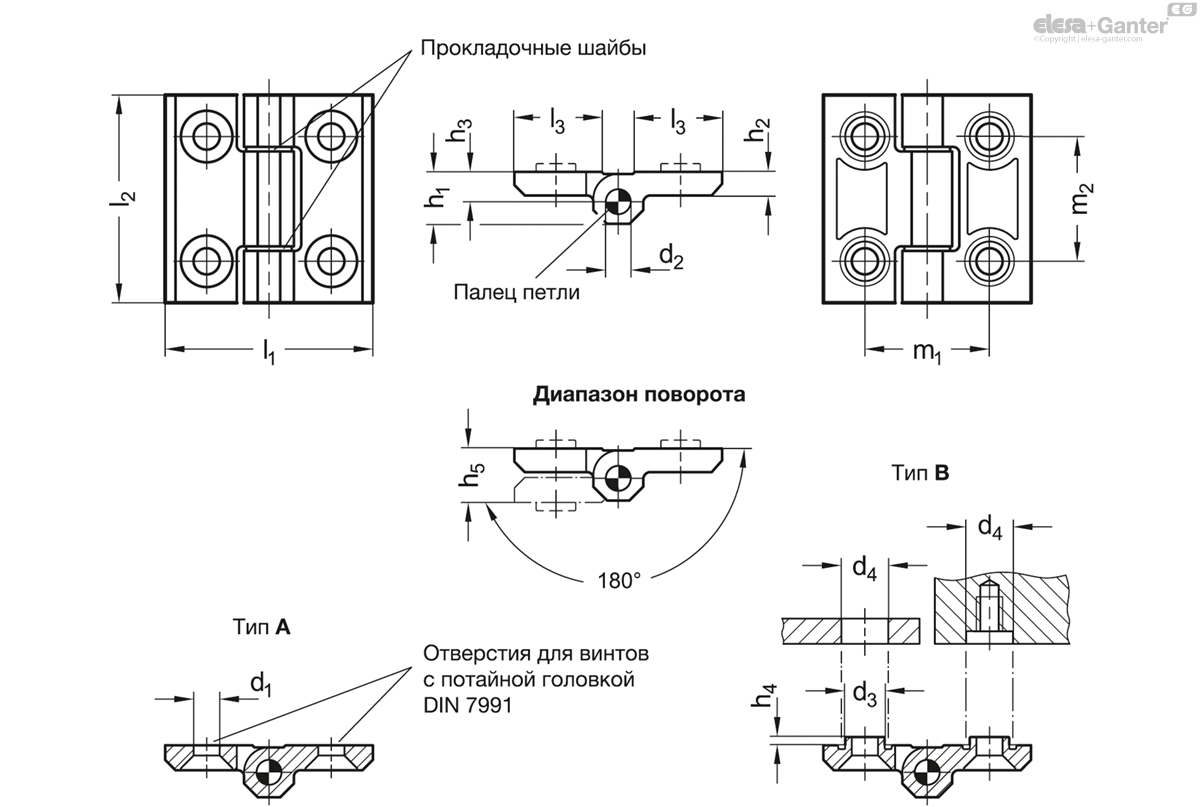

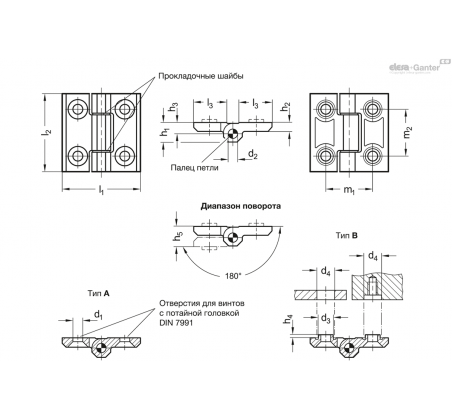

Типи
Тип A: з отворами для гвинтів із потайною головкою
Тип B: з отворами для гвинтів з потайною головкою та центруючих кріплень
AISI 440B матеріал №1.4405

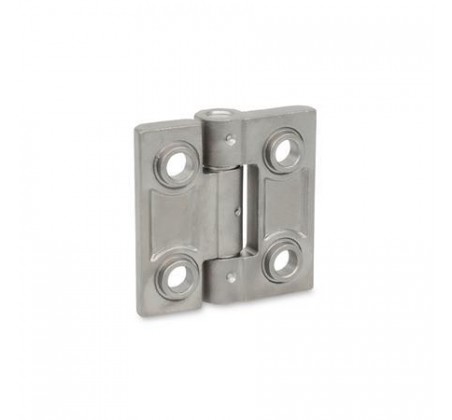

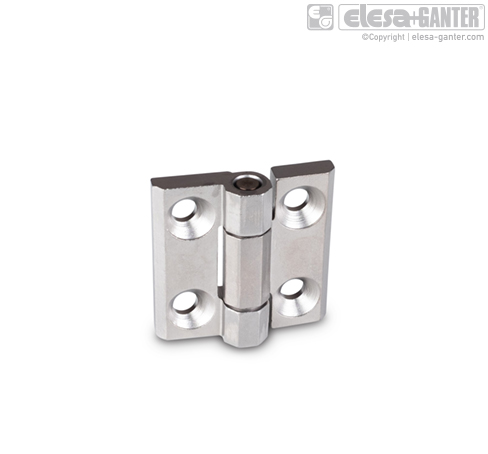

матове оздоблення, дробоструминна обробка сірий колір GS

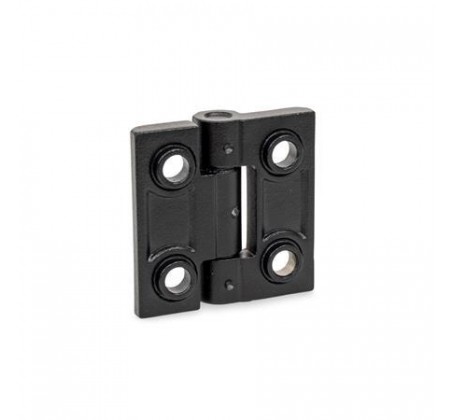

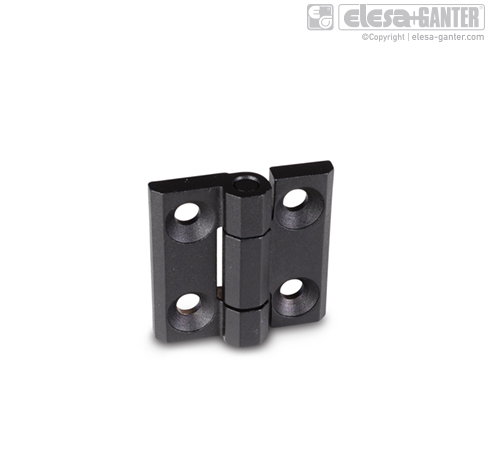

із пластиковим покриттям чорний колір RAL 9005 SW
Петльовий стрижень
Нержавіюча сталь
Німецький матеріал №1.4542
загартований
змащений спеціальним мастилом
Регулювальні опорні шайби
Нержавіюча сталь AISI 301
загартований
змащений спеціальним мастилом
Міцні петлі з нержавіючої сталі GN 237.3 створені для використання у складних умовах та відрізняються компактною конструкцією. Включають петлеві стрижні, що дозволяють використовувати петлі в умовах сильних вібрацій і ударів.
Підбір різних матеріалів дозволяє використовувати ці петлі в агресивних середовищах. Імовірність зносу зведена до мінімуму за рахунок ефективного тертя суміщених частин петлі та мастила.
Петля типу B оснащена центруючими кріпленнями, які запобігають горизонтальному зміщенню під впливом високих навантажень та захищають монтажні гвинти від надмірного поперечного зусилля.
