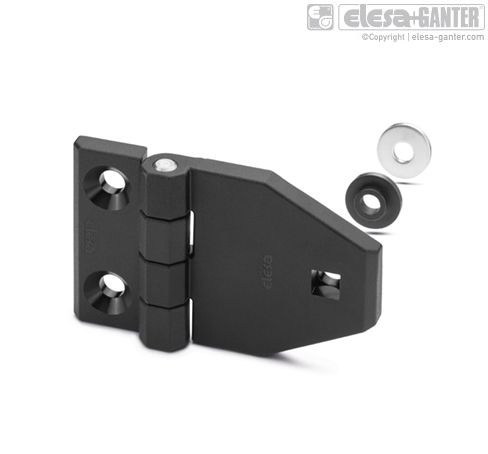

Петлі для кріплення скла або панелей, у тому числі до стандартних профілів CFM-TR-G

Матеріал
СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.
Плоска шайба
Нержавіюча сталь A4 UNI 6593-MT.
Бортшайба
Бутадієн-нітрильний каучук, твердість за Шорою 70 за шкалою А
Виготовлений із сировини, що відповідає вимогам Управління з санітарного нагляду за якістю харчових продуктів та медикаментів США (FDA CFR.21 та EU 10/2011).
Штифт, що обертається
Нержавіюча сталь AISI 303
Стандартне виконання

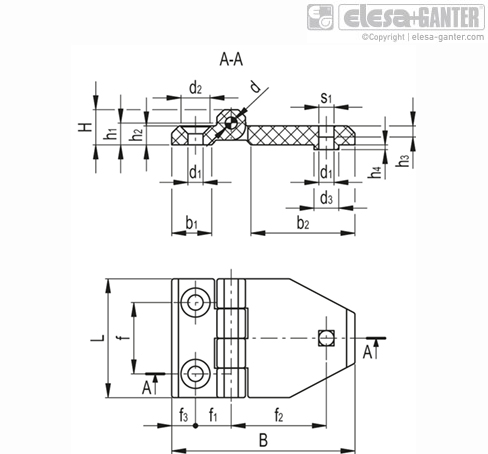

Рамне крило: наскрізні отвори для гвинтів із потайною головкою.
панельне крило: наскрізний отвір для болтів з напівкруглою головкою та квадратним підголівником відповідно до UNI 5732 (виберіть правильну довжину гвинта залежно від товщини скла або панелі).

Інструкція з монтажу на скло чи панелі
Просвердліть отвір Ø 10,5 | a | +0,2 | aa | у склі або на панелі (хв. товщина 4 мм).
Розмістіть шарнір на частині (d3), поєднавши центри отворів, і вставте гвинт.
З протилежного боку вставте бортшайбу, плоску шайбу та затягніть гайкою (рис. 1).
Для забезпечення правильної роботи необхідно встановити щонайменше дві петлі.



Кут повороту (приблизне значення)
Макс. 270 ° (-90 ° і +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування,



Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		Нагрузка на разрыв R90 [N]
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFM-TR-G-B.40-SH-5	300	750	420	2500	420	1000
CFM-TR-G-B.50-SH-6	270	1040	480	3500	480	1000
CFM-TR-G-B.60-SH-6	250	1200	370	5000	370	2500

Вказані в таблиці значення максимального робочого навантаження для різних петель є лише орієнтовними. Вони отримані в результаті випробувань, проведених у наших лабораторіях, при контрольованих температурі (23 °C) та відносній вологості повітря (50 %), в заданих умовах використання та протягом обмеженого проміжку часу. У будь-якому випадку рекомендується перевірити справну роботу конструкції під час її встановлення.
