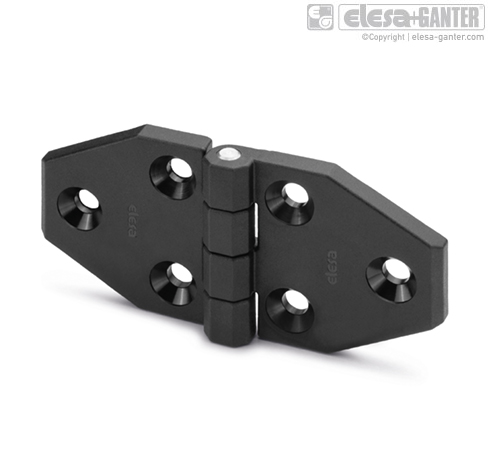

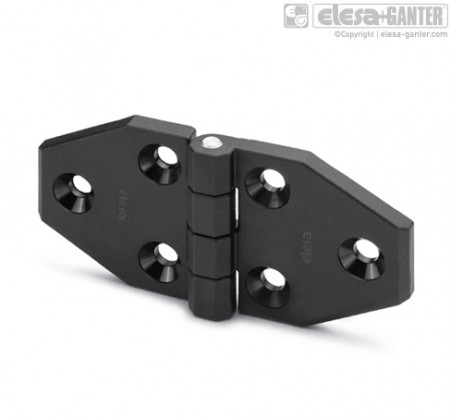

Петлі технополімерні подовжені CFM-TR-A
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFM-TR-A Крила петлі однакового розміру, супер-технополімер, ось нержавіюча сталь

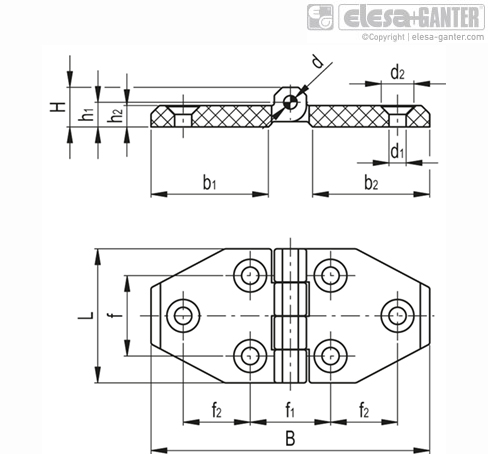

| Артікул | b1 | d | L | B | b2 | d1 | f1 | d2 | f2 | h2 | H | C#[Nm] | h1 | f | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFM-TR-A.40-SH-5 | 38.5 | 4 | 40 | 88 | 38.5 | 5.5 | 25 | 10.5 | 20 | 5 | 9 | 3 | 5.5 | 25 | Так |
217
|
|||
| CFM-TR-A.50-SH-6 | 45 | 6 | 50 | 104 | 45 | 6.5 | 30 | 12.5 | 25 | 6 | 11.5 | 5 | 6.5 | 30 | Так |
288
|
|||
| CFM-TR-A.60-SH-6 | 51.5 | 8 | 60 | 120 | 51.5 | 6.5 | 36 | 12.5 | 30 | 8 | 15 | 5 | 8.5 | 36 | Так |
394
|
характеристики
Матеріал
СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.
Штифт, що обертається
Нержавіюча сталь AISI 303
Наскрізні отвори для гвинтів із потайною головкою.
рамне крило петлі ідентично до дверного крила петлі.
особливості та сфери застосування
Кут повороту (приблизне значення)
Макс. 270 ° (-90 ° і +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування,
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |
 |
 |
|
| Описание | Макс. допустимая статическая нагрузка Sa [N] |
Макс. допустимая статическая нагрузка Sr [N] |
Макс. допустимая статическая нагрузка S90 [N] |
| CFM-TR-A.40-SH-5 | 1800 | 2000 | 1400 |
| CFM-TR-A.50-SH-6 | 2700 | 3300 | 2200 |
| CFM-TR-A.60-SH-6 | 3700 | 4200 | 3000 |
| CFM-TR-B.40-SH-5 | 1500 | 1800 | 1200 |
| CFM-TR-B.50-SH-6 | 2100 | 3000 | 1500 |
| CFM-TR-B.60-SH-6 | 2800 | 3800 | 2300 |
Максимальне статичне навантаження - величина, при перевищенні якої матеріал може зруйнуватися і петля перестане справно працювати. Очевидно, що до цього значення має бути застосований відповідний коефіцієнт залежно від значення та рівня безпеки конкретного застосування.
