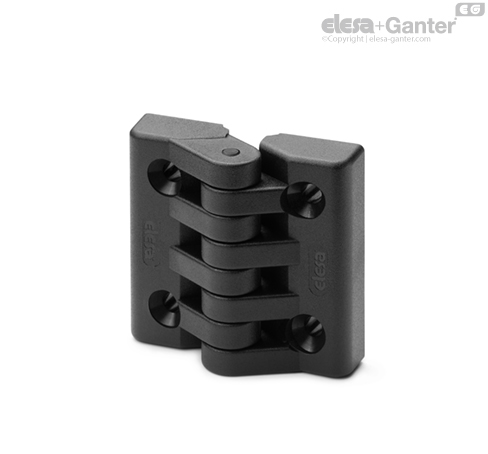

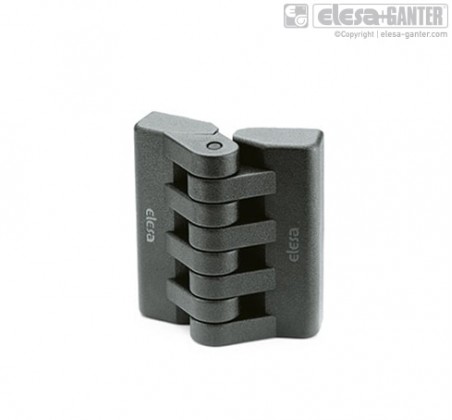

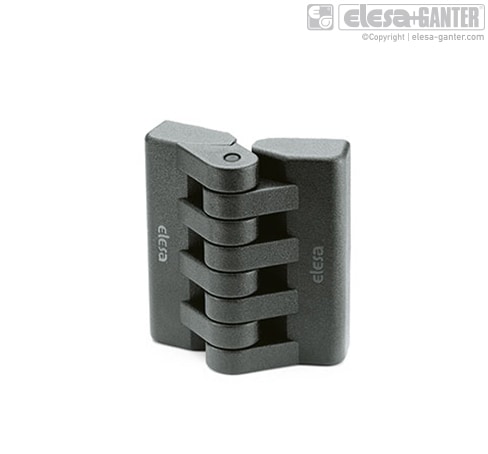

Накладні петлі з штифтом, що обертається, з технополімеру CFAX

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFAX Високоеластичний технополімер, під різне кріплення, з латунними вставками/без

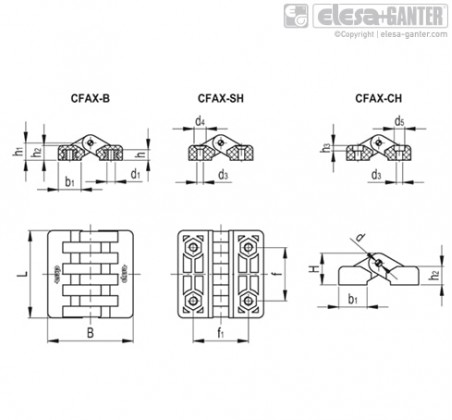

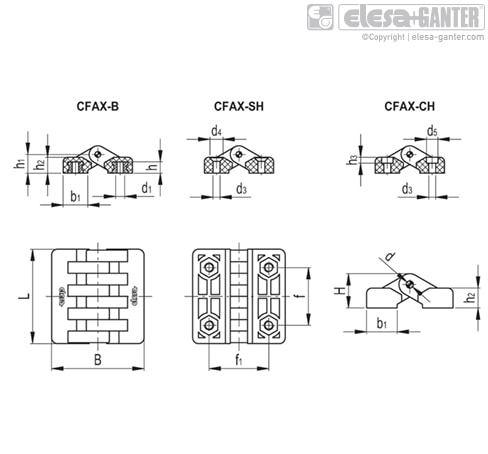

Артікул b1 d L B d1 0.25 f1 ±0.25 h2 h H C#[Nm] h1 В наявності Ціна
CFAX.40 B-M4 14 3 39.5 38.5 M4 25 25 9.5 6.5 14 5 9.5 Так
206 грн
CFAX.40 CH-4 14 3 39.5 38.5 - 25 25 9.5 - 14 1 9.5 Так
101 грн
CFAX.40 SH-4 14 3 39.5 38.5 - 25 25 9.5 - 14 1 9.5 Так
101 грн
CFAX.49 B-M5 17 4 49.5 48 M5 30 31 11 8.5 19 5 13 Так
314 грн
CFAX.49 CH-5 17 4 49.5 48 - 30 31 11 - 19 2 13 Так
162 грн
CFAX.49 SH-5 17 4 49.5 48 - 30 31 11 - 19 2 13 Так
162 грн
CFAX.65 B-M6 24 5 65 64 M6 40 40 13.5 9 23 5 15 Так
382 грн
CFAX.65 CH-6 24 5 65 64 - 40 40 13.5 - 23 5 15 Так
191 грн
CFAX.65 SH-6 24 5 65 64 - 40 40 13.5 - 23 3 15 Так
191 грн
характеристики

Матеріал
Високоеластичний технополімер на основі поліаміду (PA), чорний колір, матова поверхня.
Штифт, що обертається
Технополімер на основі ацеталю (POM), чорний колір.
Стандартні виконання

  • CFAX-B: втулки з нікельованої латуні з різьбовим отвором.
  • CFAX-SH: наскрізні отвори для гвинтів із потайною головкою.
  • CFAX-CH: наскрізні отвори для гвинтів із циліндричною головкою.
особливості та сфери застосування

Кут повороту (приблизне значення)
Макс. 215 ° (-35 ° і +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Не перевищуйте максимальний кут повороту, щоб не завдати шкоди механічним характеристикам петлі.
Для вибору відповідного типу та правильної кількості петель для Вашого виду застосування




Вимірювання опору                                                                      ОСІВНА НАПРУГА РАДІАЛЬНА                                                                         НАПРУГА НАПРУГА ПІД КУТОМ В 90°

Измерения сопротивленияОСЕВОЕ НАПРЯЖЕНИЕРАДИАЛЬНОЕ НАПРЯЖЕНИЕНАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
____logo__CFA_S_AXIAL______logo__CFA_S_RADIAL______logo__CFA_S_90__
ОписаниеМаксимальная рабочая нагрузка
Ea [N]
Нагрузка на разрыв
Ra [N]
Максимальная рабочая нагрузка
Er [N]
Нагрузка на разрыв
Rr [N]
Максимальная рабочая нагрузка
E90 [N]
Нагрузка на разрыв
R90 [N]
CFAX.40 B-M420018502402000100560
CFAX.40 SH-4130187029018002801370
CFAX.40 CH-4137134023015801801200
CFAX.49 B-M5400240044027601701320
CFAX.49 SH-5300266031026003202240
CFAX.49 CH-5360248031022702501460
CFAX.65 B-M6640400069044002201400
CFAX.65 SH-6520430072048002403760
CFAX.65 CH-6510370049052002602870
Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!
  • CFAX-B: глухі втулки з нікельованої латуні з різьбовим отвором.
  • CFAX-SH: сквозні отвори для гвинтів із потайною головкою.
  • CFAX-CH: сквозні отвори для гвинтів із циліндричною головкою.
