Замки натяжні з гаком, що блокуються GN 761.1-NI

Друк

GN 761.1-ST

Замки натяжні з гаком, що блокується

Оцинкована сталь, гачок Т-подібний/петля

GN 761.1-NI

Замки натяжні з гаком, що блокуються

Нержавіюча сталь, петля/Т-подібний гачок

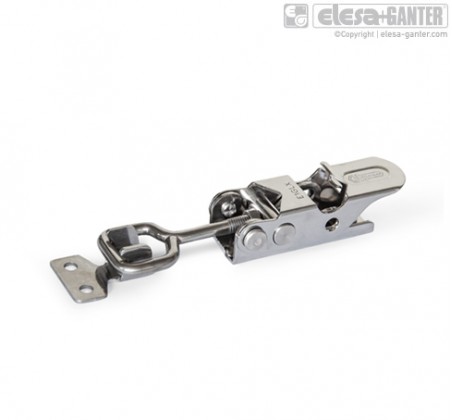

Замки натяжні з гаком, що блокуються GN 761.1-NI – фото 1

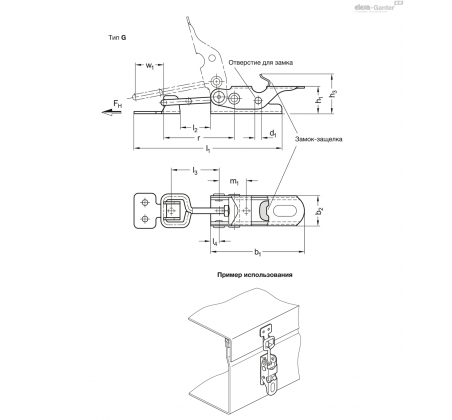

Замки натяжні з гаком, що блокуються GN 761.1-NI – Креслення 1

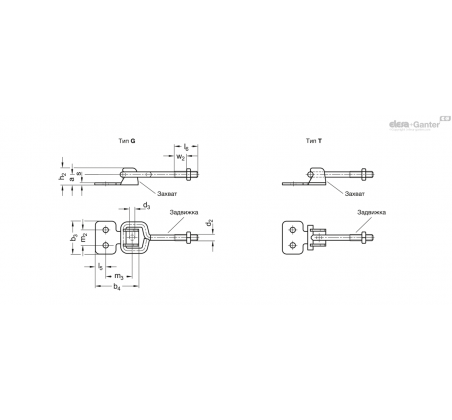

Замки натяжні з гаком, що блокуються GN 761.1-NI – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 761.1-NI Нержавіюча сталь, петля/Т-подібний гачок

Артікул
Артікул	b₁	Размер	FH в Н	b₂	b₃	d₁	b₄	d₂	l₁	a	d₃	h₂	m₁	s	l₃ min	l₄	m₂	h₃	h₁	l₆	l₂ min	l₅	m₃	w₁ Хiд	r ≈ Для w₂ = ₀	w₂ Рег обл	В наявності	Ціна
GN 761.1-100-G-NI	52.5	100	1000	21.5	24	5	29	M 5	117.5	8.3	4.2	13.3	20	1.5	34.5	6.5	13	25	18	20	22	5.5	17.5	12	51	7	Так	860 грн	Детальніше
GN 761.1-100-G-NI Характеристики: b₁ 52.5 Размер 100 FH в Н 1000 b₂ 21.5 b₃ 24 d<sub>1</sub> 5 b₄ 29 d₂ M 5 l₁ 117.5 a 8.3 d<sub>3</sub> 4.2 h₂ 13.3 m₁ 20 s 1.5 l₃ min 34.5 l₄ 6.5 m₂ 13 h₃ 25 h₁ 18 l₆ 20 l₂ min 22 l₅ 5.5 m₃ 17.5 w₁ Хiд 12 r ≈ Для w₂ = ₀ 51 w₂ Рег обл 7 860 грн Так До кошику
GN 761.1-100-T-NI	52.5	100	1000	21.5	24	5	29	M 5	117.5	8.3	4.2	13.3	20	1.5	34.5	6.5	13	25	18	20	22	5.5	17.5	12	51	7	Так	899 грн	Детальніше
GN 761.1-100-T-NI Характеристики: b₁ 52.5 Размер 100 FH в Н 1000 b₂ 21.5 b₃ 24 d<sub>1</sub> 5 b₄ 29 d₂ M 5 l₁ 117.5 a 8.3 d<sub>3</sub> 4.2 h₂ 13.3 m₁ 20 s 1.5 l₃ min 34.5 l₄ 6.5 m₂ 13 h₃ 25 h₁ 18 l₆ 20 l₂ min 22 l₅ 5.5 m₃ 17.5 w₁ Хiд 12 r ≈ Для w₂ = ₀ 51 w₂ Рег обл 7 899 грн Так До кошику
GN 761.1-200-G-NI	65	200	2000	27.5	32	6	42	M 6	155.5	10	5.2	16.4	24.5	2	44	8	15	33	25	25	28	10	24	14	64	11	Так	1316 грн	Детальніше
GN 761.1-200-G-NI Характеристики: b₁ 65 Размер 200 FH в Н 2000 b₂ 27.5 b₃ 32 d<sub>1</sub> 6 b₄ 42 d₂ M 6 l₁ 155.5 a 10 d<sub>3</sub> 5.2 h₂ 16.4 m₁ 24.5 s 2 l₃ min 44 l₄ 8 m₂ 15 h₃ 33 h₁ 25 l₆ 25 l₂ min 28 l₅ 10 m₃ 24 w₁ Хiд 14 r ≈ Для w₂ = ₀ 64 w₂ Рег обл 11 1316 грн Так До кошику
GN 761.1-200-T-NI	65	200	2000	27.5	32	6	42	M 6	155.5	10	5.2	16.4	24.5	2	44	8	15	33	25	25	28	10	24	14	64	11	Так	1349 грн	Детальніше
GN 761.1-200-T-NI Характеристики: b₁ 65 Размер 200 FH в Н 2000 b₂ 27.5 b₃ 32 d<sub>1</sub> 6 b₄ 42 d₂ M 6 l₁ 155.5 a 10 d<sub>3</sub> 5.2 h₂ 16.4 m₁ 24.5 s 2 l₃ min 44 l₄ 8 m₂ 15 h₃ 33 h₁ 25 l₆ 25 l₂ min 28 l₅ 10 m₃ 24 w₁ Хiд 14 r ≈ Для w₂ = ₀ 64 w₂ Рег обл 11 1349 грн Так До кошику
GN 761.1-300-G-NI	81.5	300	3000	31.5	38	8	52	M 8	189.5	12.7	6.2	20.7	30	2.5	54	11	20	41.5	32	30	33	12.5	29.5	18	79.5	12.5	Так	1514 грн	Детальніше
GN 761.1-300-G-NI Характеристики: b₁ 81.5 Размер 300 FH в Н 3000 b₂ 31.5 b₃ 38 d<sub>1</sub> 8 b₄ 52 d₂ M 8 l₁ 189.5 a 12.7 d<sub>3</sub> 6.2 h₂ 20.7 m₁ 30 s 2.5 l₃ min 54 l₄ 11 m₂ 20 h₃ 41.5 h₁ 32 l₆ 30 l₂ min 33 l₅ 12.5 m₃ 29.5 w₁ Хiд 18 r ≈ Для w₂ = ₀ 79.5 w₂ Рег обл 12.5 1514 грн Так До кошику
GN 761.1-300-T-NI	81.5	300	3000	31.5	38	8	52	M 8	189.5	12.7	6.2	20.7	30	2.5	54	11	20	41.5	32	30	33	12.5	29.5	18	79.5	12.5	Так	1882 грн	Детальніше
GN 761.1-300-T-NI Характеристики: b₁ 81.5 Размер 300 FH в Н 3000 b₂ 31.5 b₃ 38 d<sub>1</sub> 8 b₄ 52 d₂ M 8 l₁ 189.5 a 12.7 d<sub>3</sub> 6.2 h₂ 20.7 m₁ 30 s 2.5 l₃ min 54 l₄ 11 m₂ 20 h₃ 41.5 h₁ 32 l₆ 30 l₂ min 33 l₅ 12.5 m₃ 29.5 w₁ Хiд 18 r ≈ Для w₂ = ₀ 79.5 w₂ Рег обл 12.5 1882 грн Так До кошику

Характеристики

Типи
Тип G: Замок-засувка з петлею, із захопленням
Тип T: Замок-засувка з Т-подібною головкою із захопленням
Варіант виконання з нержавіючої сталі NI
Нержавіюча сталь AISI 304

особливості та сфери застосування

Засувки GN 761.1 призначені для швидкого закривання та фіксації кришок, кришок контейнерів та ящиків.

При переміщенні важеля закрите положення ексцентрична конфігурація стрижня штока викликає переміщення замка-засувки до захоплення. В кінці руху важеля стрижень штока виходить за межі ексцентрикового наполегливого центру, тим самим автоматично утримуючи клямку в закритому положенні.

Для засувок GN 761.1 зі стопорним механізмом, коли важіль знаходиться в закритому положенні, запобіжний гачок щільно зафіксується в корпусі основи. Це запобігає випадковому або спричиненому вібрацією вивільненню із зафіксованого положення. Для відкриття засувки запобіжний гачок можна віджати однією рукою.

Замок-засувку можна налаштувати в діапазоні регулювання w2. Захоплення входить до комплектації.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_761.1.pdf

Залиште відгук про товар!

Тип G: Замок-засувка з петлею, з кронштейном
Тип T: Замок-засувка з Т-подібною головкою, з кронштейном
