Функціональні компактні гачкові клямки GN 8330

Друк

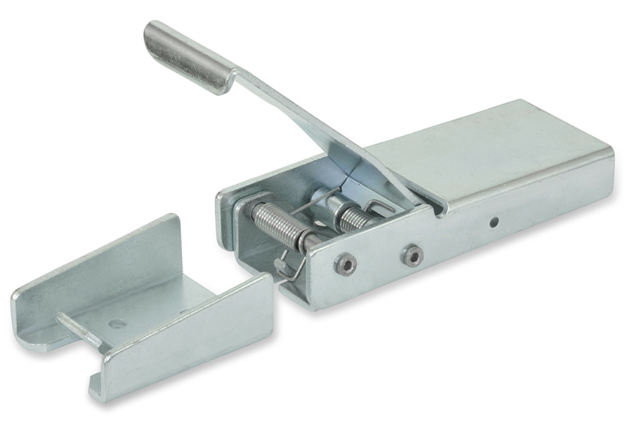

GN 8330

Функціональні компактні гачкові клямки

Оцинкована сталь, з пружинним блокуванням/без

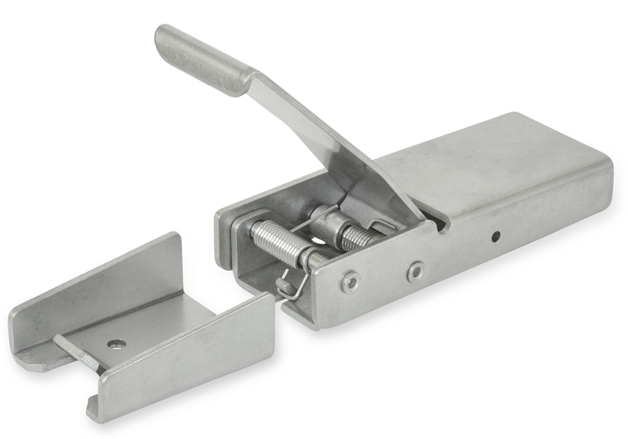

GN 8330-NI

Защібки компактні з гачком з нержавіючої сталі

Нержавіюча сталь, з блокуванням/без

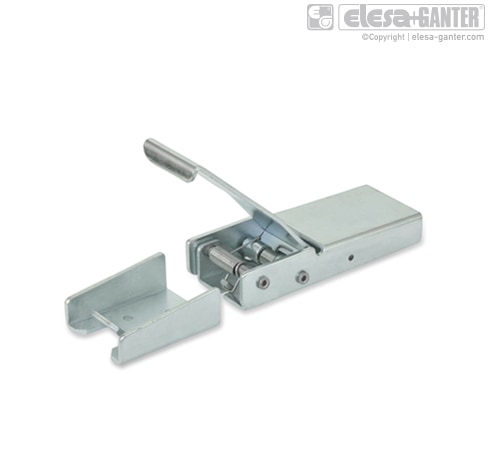

Функціональні компактні гачкові клямки GN 8330 – фото 1

Функціональні компактні гачкові клямки GN 8330 – фото 2

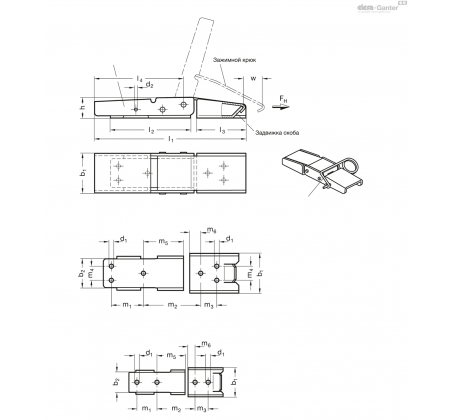

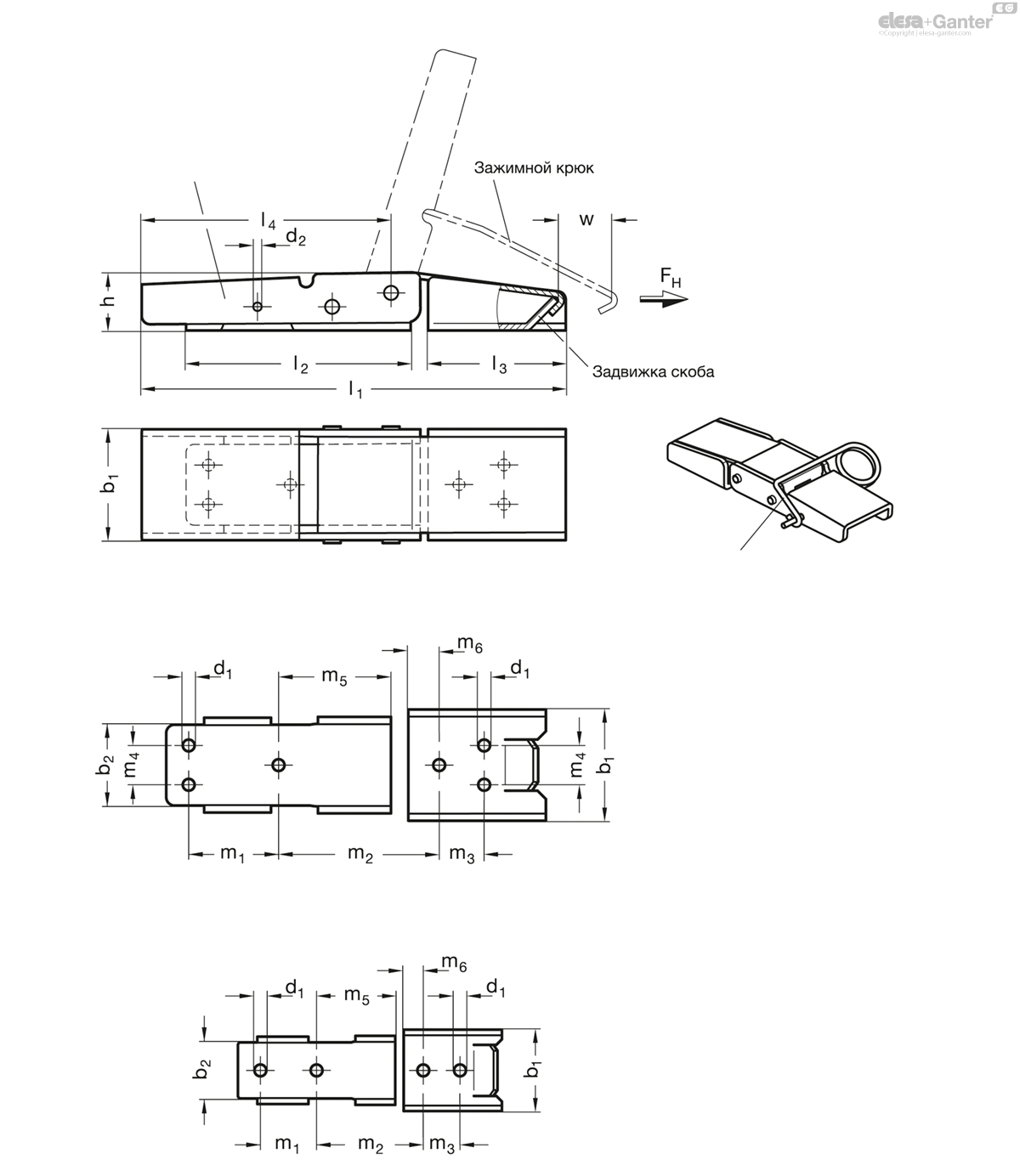

Функціональні компактні гачкові клямки GN 8330 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 8330 Оцинкована сталь, з пружинним блокуванням/без

Артікул
Артікул	b₁	FH в Н	b₂	d₁	d₂	l₂	m₁	l₁ ≈	l₃	l₄	m₂	h	w ≈	m₃	m₄	m₅	m₆	В наявності	Ціна
GN 8330-15-ST-A	15	100	9.5	3.4	1.4	25	9.5	53	17	31.5	13.5	8	11	6.2	-	8.5	3	Так	404 грн	Детальніше
GN 8330-15-ST-A Характеристики: b₁ 15 FH в Н 100 b₂ 9.5 d₁ 3.4 d₂ 1.4 l₂ 25 m₁ 9.5 l₁ ≈ 53 l₃ 17 l₄ 31.5 m₂ 13.5 h 8 w ≈ 11 m₃ 6.2 m₄ - m₅ 8.5 m₆ 3 404 грн Так До кошику
GN 8330-15-ST-B	15	100	9.5	3.4	1.4	25	9.5	53	17	31.5	13.5	8	11	6.2	-	8.5	3	Так	488 грн	Детальніше
GN 8330-15-ST-B Характеристики: b₁ 15 FH в Н 100 b₂ 9.5 d₁ 3.4 d₂ 1.4 l₂ 25 m₁ 9.5 l₁ ≈ 53 l₃ 17 l₄ 31.5 m₂ 13.5 h 8 w ≈ 11 m₃ 6.2 m₄ - m₅ 8.5 m₆ 3 488 грн Так До кошику
GN 8330-20-ST-A	20	300	13	3.4	1.8	34	8	76	25	44	29	10	9	8	-	22	4	Так	553 грн	Детальніше
GN 8330-20-ST-A Характеристики: b₁ 20 FH в Н 300 b₂ 13 d₁ 3.4 d₂ 1.8 l₂ 34 m₁ 8 l₁ ≈ 76 l₃ 25 l₄ 44 m₂ 29 h 10 w ≈ 9 m₃ 8 m₄ - m₅ 22 m₆ 4 553 грн Так До кошику
GN 8330-20-ST-B	20	300	13	3.4	1.8	34	8	76	25	44	29	10	9	8	-	22	4	Так	636 грн	Детальніше
GN 8330-20-ST-B Характеристики: b₁ 20 FH в Н 300 b₂ 13 d₁ 3.4 d₂ 1.8 l₂ 34 m₁ 8 l₁ ≈ 76 l₃ 25 l₄ 44 m₂ 29 h 10 w ≈ 9 m₃ 8 m₄ - m₅ 22 m₆ 4 636 грн Так До кошику
GN 8330-29-ST-A	29	600	20	4.2	2.5	56	20	111	35	67	38.8	15	11	13	-	28	7	Так	1061 грн	Детальніше
GN 8330-29-ST-A Характеристики: b₁ 29 FH в Н 600 b₂ 20 d₁ 4.2 d₂ 2.5 l₂ 56 m₁ 20 l₁ ≈ 111 l₃ 35 l₄ 67 m₂ 38.8 h 15 w ≈ 11 m₃ 13 m₄ - m₅ 28 m₆ 7 1061 грн Так До кошику
GN 8330-29-ST-B	29	600	20	4.2	2.5	56	20	111	35	67	38.8	15	11	13	-	28	7	Під замовлення	1164 грн	Детальніше
GN 8330-29-ST-B Характеристики: b₁ 29 FH в Н 600 b₂ 20 d₁ 4.2 d₂ 2.5 l₂ 56 m₁ 20 l₁ ≈ 111 l₃ 35 l₄ 67 m₂ 38.8 h 15 w ≈ 11 m₃ 13 m₄ - m₅ 28 m₆ 7 1164 грн Під замовлення До кошику
GN 8330-40-ST-A	40	1200	29	4.2	3	80	32	152	49	89	57.3	20	19	16	14	40	11	Під замовлення	1693 грн	Детальніше
GN 8330-40-ST-A Характеристики: b₁ 40 FH в Н 1200 b₂ 29 d₁ 4.2 d₂ 3 l₂ 80 m₁ 32 l₁ ≈ 152 l₃ 49 l₄ 89 m₂ 57.3 h 20 w ≈ 19 m₃ 16 m₄ 14 m₅ 40 m₆ 11 1693 грн Під замовлення До кошику
GN 8330-40-ST-B	40	1200	29	4.2	3	80	32	152	49	89	57.3	20	19	16	14	40	11	Так	1789 грн	Детальніше
GN 8330-40-ST-B Характеристики: b₁ 40 FH в Н 1200 b₂ 29 d₁ 4.2 d₂ 3 l₂ 80 m₁ 32 l₁ ≈ 152 l₃ 49 l₄ 89 m₂ 57.3 h 20 w ≈ 19 m₃ 16 m₄ 14 m₅ 40 m₆ 11 1789 грн Так До кошику

Характеристики

Тип
Тип A: без пружинної заглушки
Тип B: із пружинною заглушкою
Варіант виконання зі сталі ST
оцинкована, блакитна пасивація
За окремим замовленням
Пружинні шплінти GN 8330.1

особливості та сфери застосування

Відмінними рисами натяжних замків з гаком GN 8330 є чудова функціональність та дизайн. Вбудований пружинний механізм утримує затискну рукоятку та затискний гак у відкритому положенні та забезпечує легке керування.

Після проходження мертвої точки гнучкість деталей із листової сталі призведе до закриття натяжного замка з гаком. У затиснутому положенні розмір необхідного висвердленого отвору становить m2.

З ходом затискного гачка елементи, які повинні бути з'єднані, можуть бути стягнуті під час затиску.

Стопорний механізм може бути прикріплений через висвердлений отвір за допомогою пружинних заглушок. Пломби також можуть бути приєднані через d2.

Значення утримуючого зусилля, представлене в таблиці, є орієнтовним для потенційно статичного стресового навантаження, що розтягує, що діє на натяжний замок з гаком. Залежно від умов експлуатації (наприклад, при впливі вібрації або ударів), утримуюча сила може бути ослаблена.

Гвинти з низькою плоскою головкою повинні використовуватися для забезпечення належного функціонування. Шаблон для свердління також дозволяє складання з використанням безбарвних заклепок.

Інструкція по використанню

У неробочому стані (тобто не в затискному положенні) стопорний важіль і затискний гачок утримуються у показаному положенні за допомогою двох пружин кручення.

Підйом у затискному важелі призводитиме до повороту затискного гачка на рівень запірного тримача

Для затискної дії затискний гачок вставляється в запірний тримач, і одночасно стопорний важіль встановлюється у вихідне положення.

Для звільнення просто підніміть стопорний важіль.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_8330.pdf

Залиште відгук про товар!

Тип A: без блокування
Тип B: блокування пружинним шпингалетом
