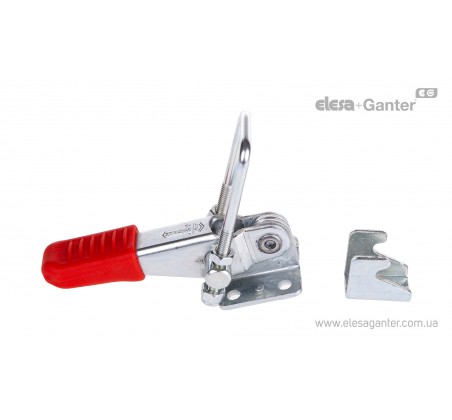

Шарнірно-важільні затяжні затискачі GN 851

Друк

GN 851

Шарнірно-важільні затяжні затискачі

Оцинкована сталь, з натяжною петлею/без, кронштейн для зачеплення

GN 851-NI

Шарнірно-важільні натягувачі із нержавіючої сталі

Нержавіюча сталь, з натяжною петлею/без, зачіпний кронштейн

Шарнірно-важільні затяжні затискачі GN 851 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 851 Оцинкована сталь, з натяжною петлею/без, кронштейн для зачеплення

Артікул
Артікул	b₁	Размер	FH в Н	b₂	b₃	d₁	h₁ ≈	b₄	d₂	w₁	a	h₂	m₁	s	b₅	l₁ ≈	m₂	r ≈	l₂ min	m₃	w₂ ≈	m₄	m₅	В наявності	Ціна
GN 851-160-T	26	160	1600	28	-	-	26	20	4.3	-	-	18	19	2	14	-	5	-	-	16	-	5	10	Так	1051 грн	Детальніше
GN 851-160-T Характеристики: b₁ 26 Размер 160 FH в Н 1600 b₂ 28 b₃ - d₁ - h₁ ≈ 26 b₄ 20 d₂ 4.3 w₁ - a - h₂ 18 m₁ 19 s 2 b₅ 14 l₁ ≈ - m₂ 5 r ≈ - l₂ min - m₃ 16 w₂ ≈ - m₄ 5 m₅ 10 1051 грн Так До кошику
GN 851-160-T2	26	160	1600	28	21	M 4	26	20	4.3	25	12	18	19	2	14	98	5	35	11	16	11	5	10	Так	1320 грн	Детальніше
GN 851-160-T2 Характеристики: b₁ 26 Размер 160 FH в Н 1600 b₂ 28 b₃ 21 d₁ M 4 h₁ ≈ 26 b₄ 20 d₂ 4.3 w₁ 25 a 12 h₂ 18 m₁ 19 s 2 b₅ 14 l₁ ≈ 98 m₂ 5 r ≈ 35 l₂ min 11 m₃ 16 w₂ ≈ 11 m₄ 5 m₅ 10 1320 грн Так До кошику
GN 851-320-T	40	320	3200	44	-	-	30	28	6.5	-	-	25	32	3	22	-	10.5	-	-	19	-	7	14.3	Так	1832 грн	Детальніше
GN 851-320-T Характеристики: b₁ 40 Размер 320 FH в Н 3200 b₂ 44 b₃ - d₁ - h₁ ≈ 30 b₄ 28 d₂ 6.5 w₁ - a - h₂ 25 m₁ 32 s 3 b₅ 22 l₁ ≈ - m₂ 10.5 r ≈ - l₂ min - m₃ 19 w₂ ≈ - m₄ 7 m₅ 14.3 1832 грн Так До кошику
GN 851-320-T2	40	320	3200	44	32	M 6	30	28	6.5	48	16	25	32	3	22	152	10.5	57	19	19	10	7	14.3	Так	1929 грн	Детальніше
GN 851-320-T2 Характеристики: b₁ 40 Размер 320 FH в Н 3200 b₂ 44 b₃ 32 d₁ M 6 h₁ ≈ 30 b₄ 28 d₂ 6.5 w₁ 48 a 16 h₂ 25 m₁ 32 s 3 b₅ 22 l₁ ≈ 152 m₂ 10.5 r ≈ 57 l₂ min 19 m₃ 19 w₂ ≈ 10 m₄ 7 m₅ 14.3 1929 грн Так До кошику
GN 851-700-T	60	700	7000	54	-	-	42	38	8.5	-	-	36	38	3.5	26	-	9.5	-	-	41.5	-	9.5	19	Так	2822 грн	Детальніше
GN 851-700-T Характеристики: b₁ 60 Размер 700 FH в Н 7000 b₂ 54 b₃ - d₁ - h₁ ≈ 42 b₄ 38 d₂ 8.5 w₁ - a - h₂ 36 m₁ 38 s 3.5 b₅ 26 l₁ ≈ - m₂ 9.5 r ≈ - l₂ min - m₃ 41.5 w₂ ≈ - m₄ 9.5 m₅ 19 2822 грн Так До кошику
GN 851-700-T2	60	700	7000	54	38	M 8	42	38	8.5	58	24	36	38	3.5	26	220	9.5	74	21	41.5	22	9.5	19	Так	3028 грн	Детальніше
GN 851-700-T2 Характеристики: b₁ 60 Размер 700 FH в Н 7000 b₂ 54 b₃ 38 d₁ M 8 h₁ ≈ 42 b₄ 38 d₂ 8.5 w₁ 58 a 24 h₂ 36 m₁ 38 s 3.5 b₅ 26 l₁ ≈ 220 m₂ 9.5 r ≈ 74 l₂ min 21 m₃ 41.5 w₂ ≈ 22 m₄ 9.5 m₅ 19 3028 грн Так До кошику

Характеристики

Тип
Тип T2: з натяжною засувкою, з кронштейном засувки
Тип T: без натяжної засувки, з кронштейном засувки
Варіант виконання зі сталі
Навуглерожена сталь С10
оцинкована, блакитна пасивація
Натяжні засувки
Сталь St 37
zinc plated, blue pasivated
Усі рухомі частини
змащені спеціальним мастилом
Ручка із пластиковою втулкою
червоний колір, маслостійкий

особливості та сфери застосування

Хід натяжної засувки шарнірно-важільних затискачів GN 851 може бути відрегульований в межах діапазону.

У затиснутому положенні натяжна засувка з прихватом паралельна площині ручки управління.

На додаток до показаних у таблиці стандартних довжин засувок «болт – скоба» безліч виробів іншої довжини також доступна в рамках GN 951.1 серії.

Загальна інформація про шарнірні затискачі

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_851.pdf

Залиште відгук про товар!

Тип T2: з натяжною петлею, з кронштейном засувки
Тип T: без натяжної петлі, з кронштейном засувки
