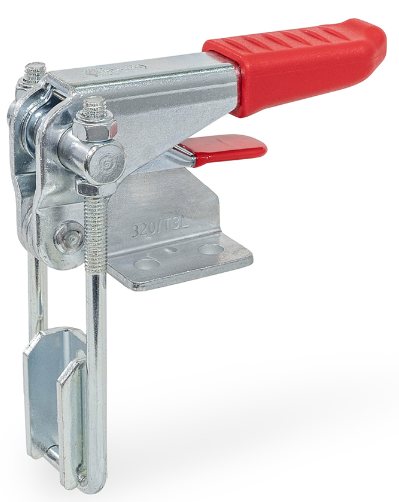

GN 851.4-ST

Шарнірно-важільні натягувачі з блокуванням від випадкового скидання F до 7000 H

Оцинкована сталь, маслостійка пластикова рукоятка

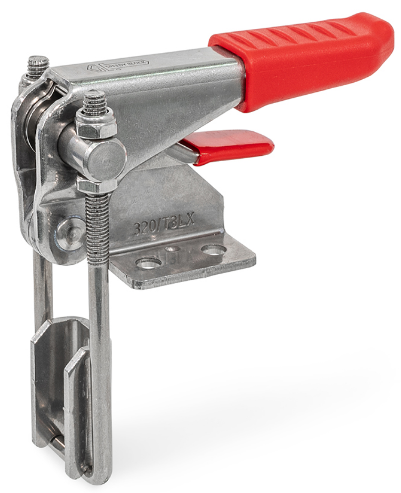

GN 851.4-NI

Шарнірно-важільні кріплення натяжного типу, посилені з блокуванням від випадкового скидання F до 7000 H

Нержавіюча сталь маслостійка пластикова рукоятка

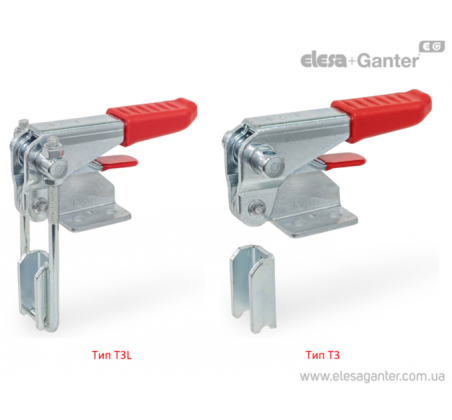

Шарнірно-важільні натягувачі з блокуванням від випадкового скидання F до 7000 H GN 851.4-ST – фото 1

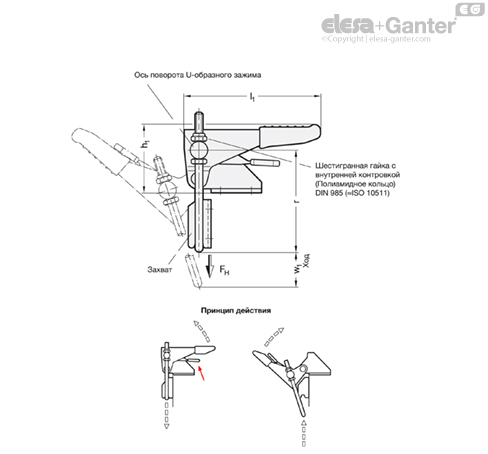

Шарнірно-важільні натягувачі з блокуванням від випадкового скидання F до 7000 H GN 851.4-ST – Креслення 1

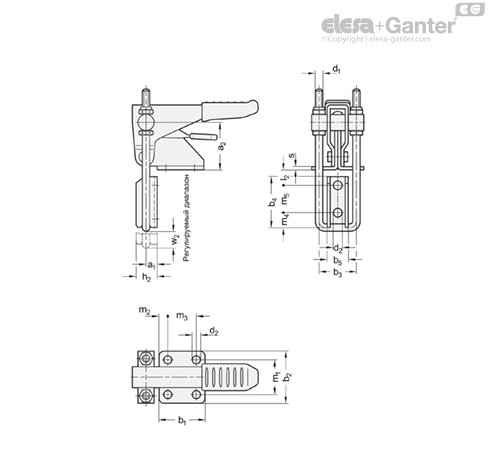

Шарнірно-важільні натягувачі з блокуванням від випадкового скидання F до 7000 H GN 851.4-ST – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 851.4-ST Оцинкована сталь, маслостійка пластикова рукоятка

Артікул
Артікул	r ≈ при w₂	w₂ ≈ Рег обл	b₁	Размер	FH в Н	a₁	a₂	b₂	b₃	d₁	b₄	d₂	w₁	h₂	m₁	s	b₅	l₁ ≈	m₂	h₁	l₂ min	m₃	m₄	m₅	В наявності	Ціна
GN 851.4-160-T3-ST	-	10	26	160	1600	5	25	35	21	-	25.5	4.3	32	10	22	2	14	68	6.5	37	4.5	13	6.7	14.3	Так	1558 грн	Детальніше
GN 851.4-160-T3-ST Характеристики: r ≈ при w₂ - w₂ ≈ Рег обл 10 b₁ 26 Размер 160 FH в Н 1600 a₁ 5 a₂ 25 b₂ 35 b₃ 21 d₁ - b₄ 25.5 d₂ 4.3 w₁ 32 h₂ 10 m₁ 22 s 2 b₅ 14 l₁ ≈ 68 m₂ 6.5 h₁ 37 l₂ min 4.5 m₃ 13 m₄ 6.7 m₅ 14.3 1558 грн Так До кошику
GN 851.4-160-T3L-ST	52	10	26	160	1600	5	25	35	21	M 4	25.5	4.3	32	10	22	2	14	68	6.5	37	4.5	13	6.7	14.3	Так	1716 грн	Детальніше
GN 851.4-160-T3L-ST Характеристики: r ≈ при w₂ 52 w₂ ≈ Рег обл 10 b₁ 26 Размер 160 FH в Н 1600 a₁ 5 a₂ 25 b₂ 35 b₃ 21 d₁ M 4 b₄ 25.5 d₂ 4.3 w₁ 32 h₂ 10 m₁ 22 s 2 b₅ 14 l₁ ≈ 68 m₂ 6.5 h₁ 37 l₂ min 4.5 m₃ 13 m₄ 6.7 m₅ 14.3 1716 грн Так До кошику
GN 851.4-320-T3-ST	-	21	36	320	3200	8	37	44	32	-	37	6.5	53	15	25.5	3	22	106	8.5	54	6	19	10.5	20.5	Так	2353 грн	Детальніше
GN 851.4-320-T3-ST Характеристики: r ≈ при w₂ - w₂ ≈ Рег обл 21 b₁ 36 Размер 320 FH в Н 3200 a₁ 8 a₂ 37 b₂ 44 b₃ 32 d₁ - b₄ 37 d₂ 6.5 w₁ 53 h₂ 15 m₁ 25.5 s 3 b₅ 22 l₁ ≈ 106 m₂ 8.5 h₁ 54 l₂ min 6 m₃ 19 m₄ 10.5 m₅ 20.5 2353 грн Так До кошику
GN 851.4-320-T3L-ST	78	21	36	320	3200	8	37	44	32	M 6	37	6.5	53	15	25.5	3	22	106	8.5	54	6	19	10.5	20.5	Так	2530 грн	Детальніше
GN 851.4-320-T3L-ST Характеристики: r ≈ при w₂ 78 w₂ ≈ Рег обл 21 b₁ 36 Размер 320 FH в Н 3200 a₁ 8 a₂ 37 b₂ 44 b₃ 32 d₁ M 6 b₄ 37 d₂ 6.5 w₁ 53 h₂ 15 m₁ 25.5 s 3 b₅ 22 l₁ ≈ 106 m₂ 8.5 h₁ 54 l₂ min 6 m₃ 19 m₄ 10.5 m₅ 20.5 2530 грн Так До кошику
GN 851.4-700-T3-ST	-	25	52	700	7000	13	45	54	38	-	48.5	8.5	64	23	36.5	3.5	26	147	10	67	8	32	13.5	27	Під замовлення	3627 грн	Детальніше
GN 851.4-700-T3-ST Характеристики: r ≈ при w₂ - w₂ ≈ Рег обл 25 b₁ 52 Размер 700 FH в Н 7000 a₁ 13 a₂ 45 b₂ 54 b₃ 38 d₁ - b₄ 48.5 d₂ 8.5 w₁ 64 h₂ 23 m₁ 36.5 s 3.5 b₅ 26 l₁ ≈ 147 m₂ 10 h₁ 67 l₂ min 8 m₃ 32 m₄ 13.5 m₅ 27 3627 грн Під замовлення До кошику
GN 851.4-700-T3L-ST	102	25	52	700	7000	13	45	54	38	M 8	48.5	8.5	64	23	36.5	3.5	26	147	10	67	8	32	13.5	27	Так	3999 грн	Детальніше
GN 851.4-700-T3L-ST Характеристики: r ≈ при w₂ 102 w₂ ≈ Рег обл 25 b₁ 52 Размер 700 FH в Н 7000 a₁ 13 a₂ 45 b₂ 54 b₃ 38 d₁ M 8 b₄ 48.5 d₂ 8.5 w₁ 64 h₂ 23 m₁ 36.5 s 3.5 b₅ 26 l₁ ≈ 147 m₂ 10 h₁ 67 l₂ min 8 m₃ 32 m₄ 13.5 m₅ 27 3999 грн Так До кошику

Характеристики

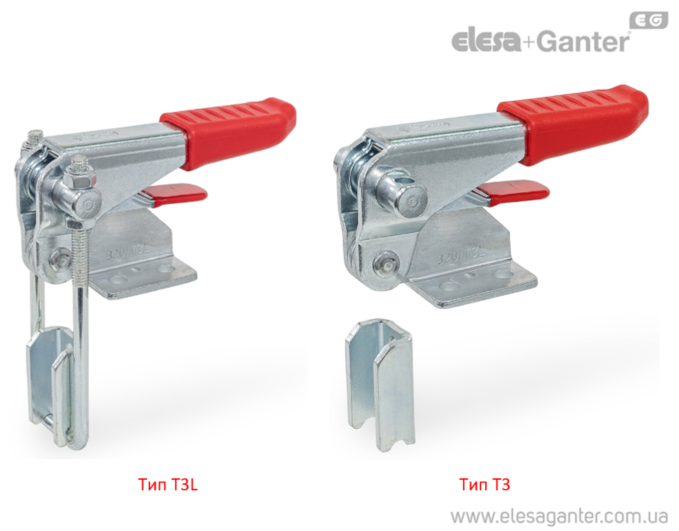

Типи

Тип T3L: з П-подібним болтом із квадратною головкою, із захопленням
Тип T3: без П-подібного болта із квадратною головкою, із захопленням

Натяжний механізм

Сталь ST

Деталі з листового металу

Загартована сталь С10, оцинкована, глибокої пасивації
П-подібний болт із квадратною головкою
Сталь St 37 оцинкована, вороняна пасивована
Цапфи загартовані
Опорні осі загартовані
Рухливі частини, змащені спеціальним мастилом

Рукоятка

Пластик

червоний колір, маслостійкий

особливості та сфери застосування

Шарнірно-важільні затискачі замкового типу GN 851.4 надійно фіксуються в затиснутому положенні для запобігання випадковому ослабленню або ослабленню, спричиненому вібраціями. Затискач можна розтиснути однією рукою. Хід натяжного П-подібного болта з квадратною головкою може бути відрегульований у межах його діапазону.

Прийнявши положення затиску, П-подібний болт з квадратною головкою знаходиться перпендикулярно до прихвату і монтажної основи шарнірно-важільного затиску замкового типу.

Крім зазначеної в таблиці стандартної довжини П-подібного болта з квадратною головкою, велика кількість інших значень довжини доступна для серії GN 951.1.
