Шарнірно-важільні натягувачі із нержавіючої сталі GN 851-NI

Друк

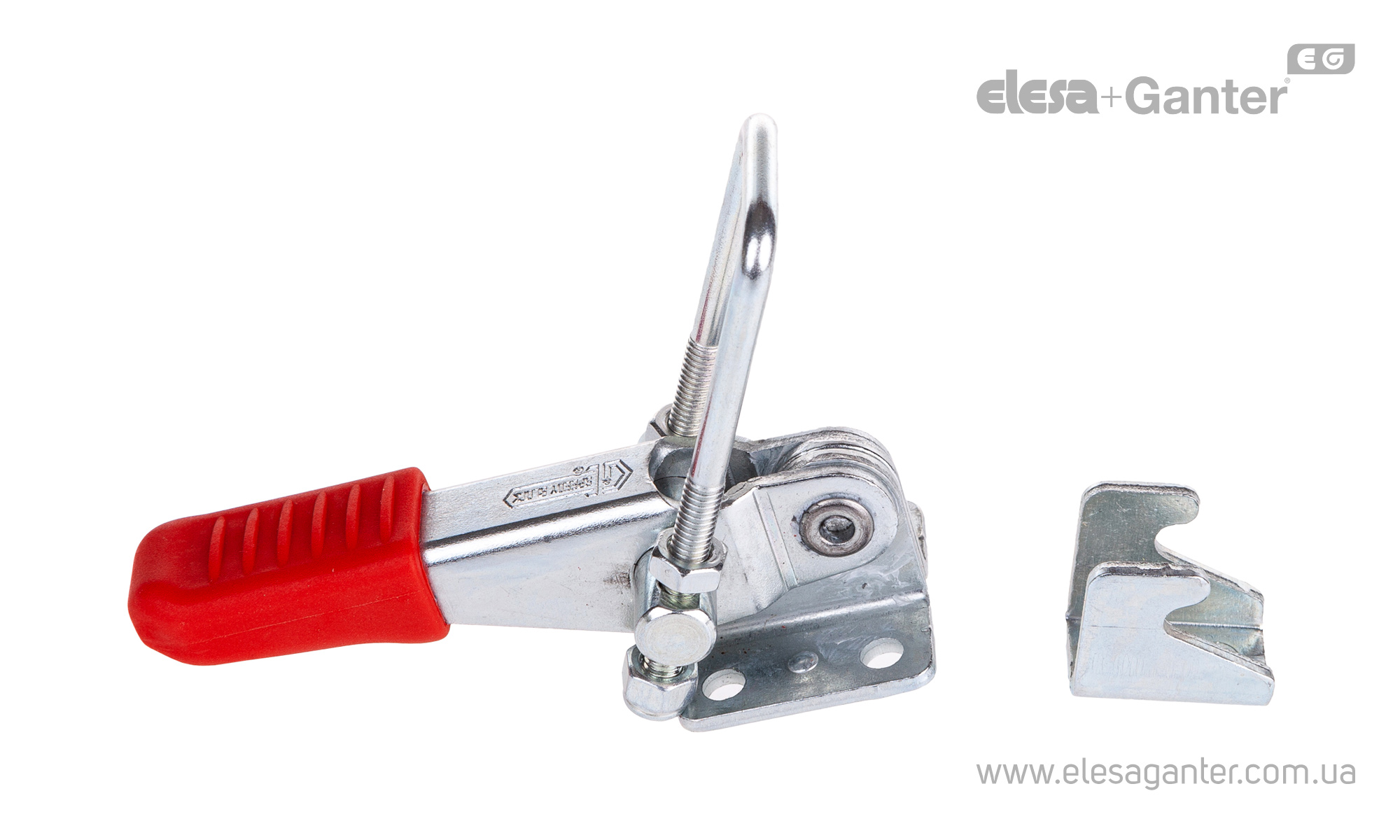

GN 851

Шарнірно-важільні затяжні затискачі

Оцинкована сталь, з натяжною петлею/без, кронштейн для зачеплення

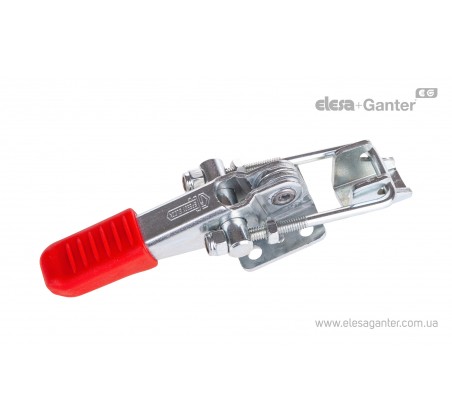

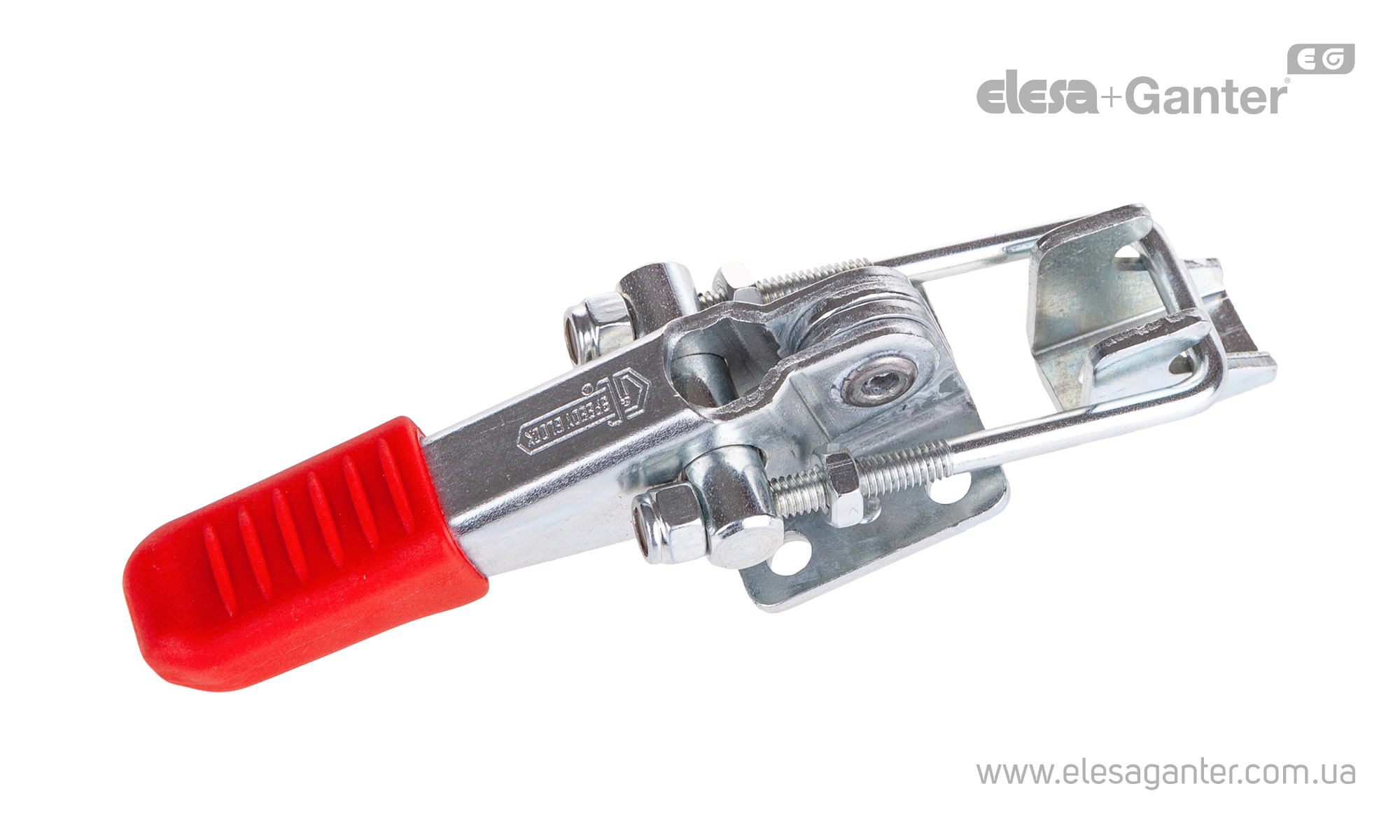

GN 851-NI

Шарнірно-важільні натягувачі із нержавіючої сталі

Нержавіюча сталь, з натяжною петлею/без, зачіпний кронштейн

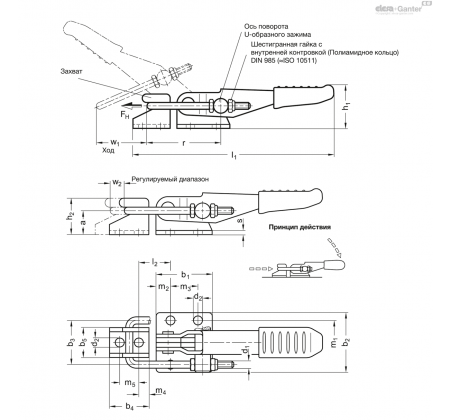

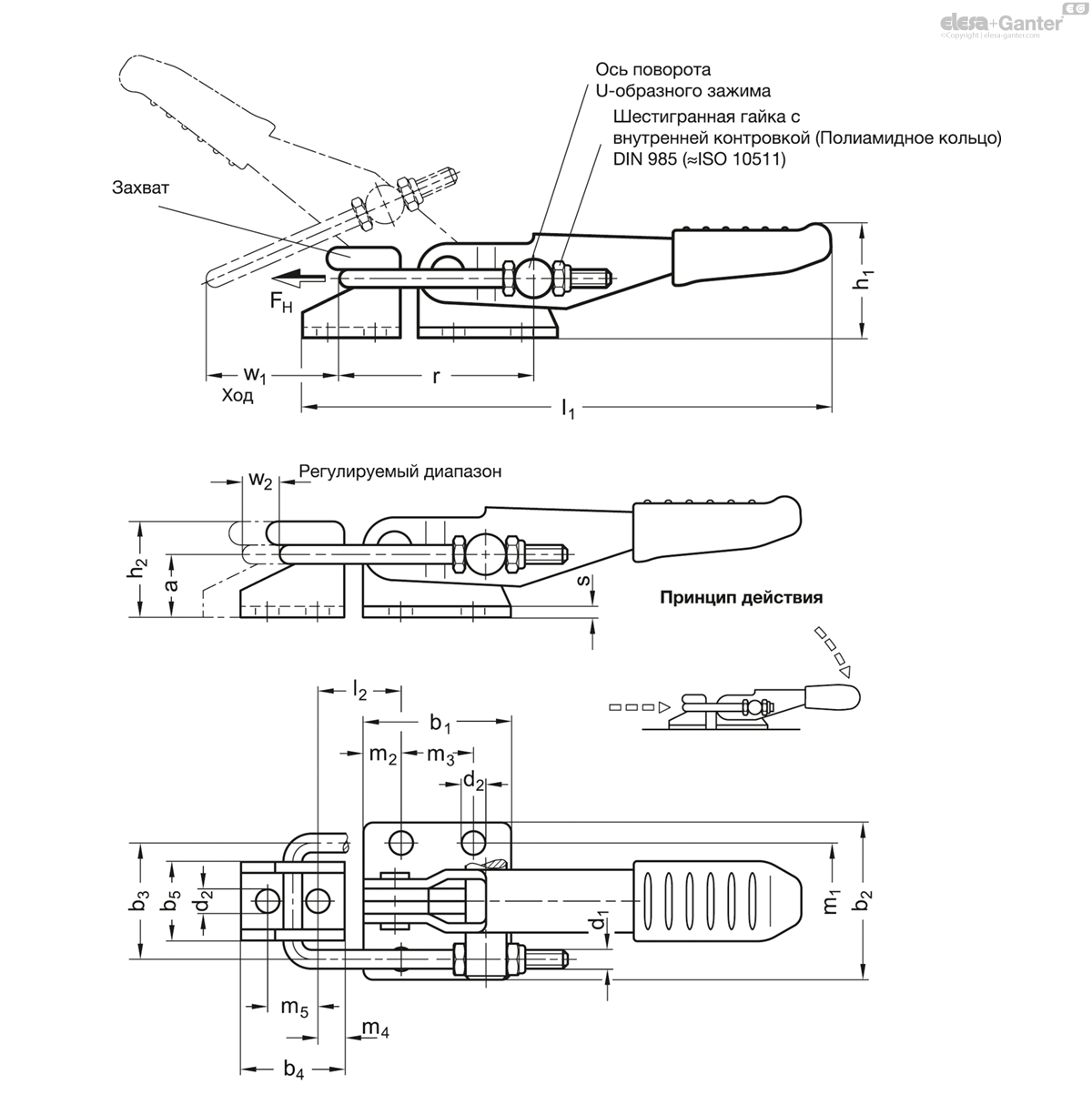

Шарнірно-важільні натягувачі із нержавіючої сталі GN 851-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 851-NI Нержавіюча сталь, з натяжною петлею/без, зачіпний кронштейн

Артікул
Артікул	b₁	Размер	FH в Н	b₂	b₃	d₁	h₁ ≈	b₄	d₂	w₁	a	h₂	m₁	s	b₅	l₁ ≈	m₂	r ≈	l₂ min	m₃	w₂ ≈	m₄	m₅	В наявності	Ціна
GN 851-160-T-NI	26	160	1600	28	-	-	26	20	4.3	-	-	18	19	2	14	-	5	-	-	16	-	5	10	Так	2693 грн	Детальніше
GN 851-160-T-NI Характеристики: b₁ 26 Размер 160 FH в Н 1600 b₂ 28 b₃ - d₁ - h₁ ≈ 26 b₄ 20 d₂ 4.3 w₁ - a - h₂ 18 m₁ 19 s 2 b₅ 14 l₁ ≈ - m₂ 5 r ≈ - l₂ min - m₃ 16 w₂ ≈ - m₄ 5 m₅ 10 2693 грн Так До кошику
GN 851-160-T2-NI	26	160	1600	28	21	M 4	26	20	4.3	25	12	18	19	2	14	98	5	35	11	16	11	5	10	Так	2913 грн	Детальніше
GN 851-160-T2-NI Характеристики: b₁ 26 Размер 160 FH в Н 1600 b₂ 28 b₃ 21 d₁ M 4 h₁ ≈ 26 b₄ 20 d₂ 4.3 w₁ 25 a 12 h₂ 18 m₁ 19 s 2 b₅ 14 l₁ ≈ 98 m₂ 5 r ≈ 35 l₂ min 11 m₃ 16 w₂ ≈ 11 m₄ 5 m₅ 10 2913 грн Так До кошику
GN 851-320-T-NI	40	320	3200	44	-	-	30	28	6.5	-	-	25	32	3	22	-	10.5	-	-	19	-	7	14.3	Так	3181 грн	Детальніше
GN 851-320-T-NI Характеристики: b₁ 40 Размер 320 FH в Н 3200 b₂ 44 b₃ - d₁ - h₁ ≈ 30 b₄ 28 d₂ 6.5 w₁ - a - h₂ 25 m₁ 32 s 3 b₅ 22 l₁ ≈ - m₂ 10.5 r ≈ - l₂ min - m₃ 19 w₂ ≈ - m₄ 7 m₅ 14.3 3181 грн Так До кошику
GN 851-320-T2-NI	40	320	3200	44	32	M 6	30	28	6.5	48	16	25	32	3	22	152	10.5	57	19	19	10	7	14.3	Так	3488 грн	Детальніше
GN 851-320-T2-NI Характеристики: b₁ 40 Размер 320 FH в Н 3200 b₂ 44 b₃ 32 d₁ M 6 h₁ ≈ 30 b₄ 28 d₂ 6.5 w₁ 48 a 16 h₂ 25 m₁ 32 s 3 b₅ 22 l₁ ≈ 152 m₂ 10.5 r ≈ 57 l₂ min 19 m₃ 19 w₂ ≈ 10 m₄ 7 m₅ 14.3 3488 грн Так До кошику
GN 851-700-T-NI	60	700	7000	54	-	-	42	38	8.5	-	-	37	38	3.5	26	-	9.5	-	-	41.5	-	9.5	19	Так	9227 грн	Детальніше
GN 851-700-T-NI Характеристики: b₁ 60 Размер 700 FH в Н 7000 b₂ 54 b₃ - d₁ - h₁ ≈ 42 b₄ 38 d₂ 8.5 w₁ - a - h₂ 37 m₁ 38 s 3.5 b₅ 26 l₁ ≈ - m₂ 9.5 r ≈ - l₂ min - m₃ 41.5 w₂ ≈ - m₄ 9.5 m₅ 19 9227 грн Так До кошику
GN 851-700-T2-NI	60	700	7000	54	38	M 8	42	38	8.5	58	24	37	38	3.5	26	220	9.5	74	21	41.5	22	9.5	19	Так	8092 грн	Детальніше
GN 851-700-T2-NI Характеристики: b₁ 60 Размер 700 FH в Н 7000 b₂ 54 b₃ 38 d₁ M 8 h₁ ≈ 42 b₄ 38 d₂ 8.5 w₁ 58 a 24 h₂ 37 m₁ 38 s 3.5 b₅ 26 l₁ ≈ 220 m₂ 9.5 r ≈ 74 l₂ min 21 m₃ 41.5 w₂ ≈ 22 m₄ 9.5 m₅ 19 8092 грн Так До кошику

Характеристики

Тип
Тип T2: з натяжною засувкою, з кронштейном засувки
Тип T: без натяжної засувки, з кронштейном засувки
Варіант виконання з нержавіючої сталі NI
Деталі / натяжна засувка з листової сталі
Нержавіюча сталь AISI 304
Ось
Нержавіюча сталь AISI 303
Усі рухомі частини
змащені спеціальним мастилом
Ручка із пластиковою втулкою
червоний колір, маслостійкий

особливості та сфери застосування

Хід натяжної засувки шарнірно-важільних затискачів GN 851 може бути відрегульований в межах діапазону.

У затиснутому положенні натяжна засувка з прихватом паралельна площині ручки управління.

На додаток до показаних у таблиці стандартних довжин засувок «болт – скоба» безліч виробів іншої довжини також доступна в рамках GN 951.1 серії.
