Вертикальні притиски під бічний монтаж із нержавіючої сталі GN 810.1-NI

Друк

GN 810.1

Вертикальні притиски з вертикальною монтажною основою

Оцинкована сталь, притиск важіль/вилка/затискний гвинт з м'якою головкою

GN 810.1-NI

Вертикальні притиски під бічний монтаж із нержавіючої сталі

Нержавіюча сталь, притиск важіль/вилка/з м'якою головкою

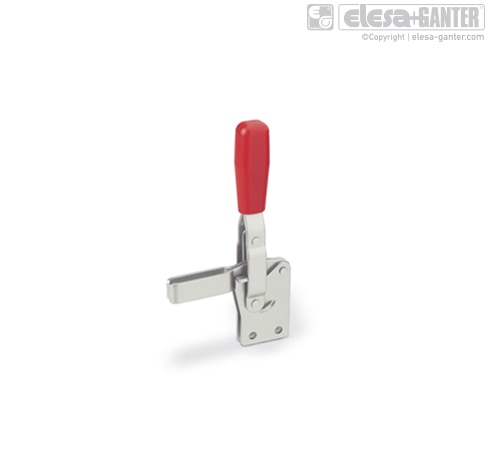

Вертикальні притиски під бічний монтаж із нержавіючої сталі GN 810.1-NI – фото 1

Вертикальні притиски під бічний монтаж із нержавіючої сталі GN 810.1-NI – фото 2

Вертикальні притиски під бічний монтаж із нержавіючої сталі GN 810.1-NI – фото 3

Вертикальні притиски під бічний монтаж із нержавіючої сталі GN 810.1-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 810.1-NI Нержавіюча сталь, притиск важіль/вилка/з м'якою головкою

Артікул
Артікул	b₁	Размер	FH в Н	a ≈	w	b₂	b₃	d₁	h₁ ≈	b₄	h₂	m₁	s	d₂ ≈	l₁ ≈	l₂ ≈	l₄	m₂	h₃	h₄	l₃ max	r ≈	h₅ max	m₃	m₄	В наявності	Ціна
GN 810.1-130-B-NI	35	130	1050	28	-	10	5	M 6	156	6.2	41.5	12.5	-	5.5	85	42	-	19	16	-	-	79	-	6.5	7.5	Так	3303 грн	Детальніше
GN 810.1-130-B-NI Характеристики: b₁ 35 Размер 130 FH в Н 1050 a ≈ 28 w - b₂ 10 b₃ 5 d₁ M 6 h₁ ≈ 156 b₄ 6.2 h₂ 41.5 m₁ 12.5 s - d₂ ≈ 5.5 l₁ ≈ 85 l₂ ≈ 42 l₄ - m₂ 19 h₃ 16 h₄ - l₃ max - r ≈ 79 h₅ max - m₃ 6.5 m₄ 7.5 3303 грн Так До кошику
GN 810.1-130-BC-NI	35	130	1050	28	17.5	10	5	M 6	156	6.2	41.5	12.5	-	5.5	85	42	55	19	16	25.5	-	79	25	6.5	7.5	Так	3444 грн	Детальніше
GN 810.1-130-BC-NI Характеристики: b₁ 35 Размер 130 FH в Н 1050 a ≈ 28 w 17.5 b₂ 10 b₃ 5 d₁ M 6 h₁ ≈ 156 b₄ 6.2 h₂ 41.5 m₁ 12.5 s - d₂ ≈ 5.5 l₁ ≈ 85 l₂ ≈ 42 l₄ 55 m₂ 19 h₃ 16 h₄ 25.5 l₃ max - r ≈ 79 h₅ max 25 m₃ 6.5 m₄ 7.5 3444 грн Так До кошику
GN 810.1-130-F-NI	35	130	1050	-	-	10	5	M 6	156	-	41.5	12.5	5	5.5	86	-	-	19	16	-	54	79	-	6.5	7.5	Так	3381 грн	Детальніше
GN 810.1-130-F-NI Характеристики: b₁ 35 Размер 130 FH в Н 1050 a ≈ - w - b₂ 10 b₃ 5 d₁ M 6 h₁ ≈ 156 b₄ - h₂ 41.5 m₁ 12.5 s 5 d₂ ≈ 5.5 l₁ ≈ 86 l₂ ≈ - l₄ - m₂ 19 h₃ 16 h₄ - l₃ max 54 r ≈ 79 h₅ max - m₃ 6.5 m₄ 7.5 3381 грн Так До кошику
GN 810.1-230-B-NI	43	230	2000	40	-	12	6	M 8	183	8.5	48	19	-	6.5	110.5	58	-	20	18	-	-	104	-	6.5	6.5	Так	3927 грн	Детальніше
GN 810.1-230-B-NI Характеристики: b₁ 43 Размер 230 FH в Н 2000 a ≈ 40 w - b₂ 12 b₃ 6 d₁ M 8 h₁ ≈ 183 b₄ 8.5 h₂ 48 m₁ 19 s - d₂ ≈ 6.5 l₁ ≈ 110.5 l₂ ≈ 58 l₄ - m₂ 20 h₃ 18 h₄ - l₃ max - r ≈ 104 h₅ max - m₃ 6.5 m₄ 6.5 3927 грн Так До кошику
GN 810.1-230-BC-NI	43	230	2000	40	20	12	6	M 8	183	8.5	48	19	-	6.5	110.5	58	68	20	18	30	-	104	24	6.5	6.5	Так	4137 грн	Детальніше
GN 810.1-230-BC-NI Характеристики: b₁ 43 Размер 230 FH в Н 2000 a ≈ 40 w 20 b₂ 12 b₃ 6 d₁ M 8 h₁ ≈ 183 b₄ 8.5 h₂ 48 m₁ 19 s - d₂ ≈ 6.5 l₁ ≈ 110.5 l₂ ≈ 58 l₄ 68 m₂ 20 h₃ 18 h₄ 30 l₃ max - r ≈ 104 h₅ max 24 m₃ 6.5 m₄ 6.5 4137 грн Так До кошику
GN 810.1-230-F-NI	43	230	2000	-	-	12	6	M 8	183	-	48	19	6	6.5	112	-	-	20	18	-	73	104	-	6.5	6.5	Під замовлення	3910 грн	Детальніше
GN 810.1-230-F-NI Характеристики: b₁ 43 Размер 230 FH в Н 2000 a ≈ - w - b₂ 12 b₃ 6 d₁ M 8 h₁ ≈ 183 b₄ - h₂ 48 m₁ 19 s 6 d₂ ≈ 6.5 l₁ ≈ 112 l₂ ≈ - l₄ - m₂ 20 h₃ 18 h₄ - l₃ max 73 r ≈ 104 h₅ max - m₃ 6.5 m₄ 6.5 3910 грн Під замовлення До кошику
GN 810.1-75-B-NI	29	75	750	20	-	8	4	M 5	109	5.2	32	15	-	4.5	66.5	31.5	-	16	11	-	-	62.5	-	5	5	Так	2527 грн	Детальніше
GN 810.1-75-B-NI Характеристики: b₁ 29 Размер 75 FH в Н 750 a ≈ 20 w - b₂ 8 b₃ 4 d₁ M 5 h₁ ≈ 109 b₄ 5.2 h₂ 32 m₁ 15 s - d₂ ≈ 4.5 l₁ ≈ 66.5 l₂ ≈ 31.5 l₄ - m₂ 16 h₃ 11 h₄ - l₃ max - r ≈ 62.5 h₅ max - m₃ 5 m₄ 5 2527 грн Так До кошику
GN 810.1-75-BC-NI	29	75	750	20	15	8	4	M 5	109	5.2	32	15	-	4.5	66.5	31.5	45	16	11	19	-	62.5	17	5	5	Так	2646 грн	Детальніше
GN 810.1-75-BC-NI Характеристики: b₁ 29 Размер 75 FH в Н 750 a ≈ 20 w 15 b₂ 8 b₃ 4 d₁ M 5 h₁ ≈ 109 b₄ 5.2 h₂ 32 m₁ 15 s - d₂ ≈ 4.5 l₁ ≈ 66.5 l₂ ≈ 31.5 l₄ 45 m₂ 16 h₃ 11 h₄ 19 l₃ max - r ≈ 62.5 h₅ max 17 m₃ 5 m₄ 5 2646 грн Так До кошику
GN 810.1-75-F-NI	29	75	750	-	-	8	4	M 5	109	-	32	15	4	4.5	67	-	-	16	11	-	41	62.5	-	5	5	Під замовлення	2528 грн	Детальніше
GN 810.1-75-F-NI Характеристики: b₁ 29 Размер 75 FH в Н 750 a ≈ - w - b₂ 8 b₃ 4 d₁ M 5 h₁ ≈ 109 b₄ - h₂ 32 m₁ 15 s 4 d₂ ≈ 4.5 l₁ ≈ 67 l₂ ≈ - l₄ - m₂ 16 h₃ 11 h₄ - l₃ max 41 r ≈ 62.5 h₅ max - m₃ 5 m₄ 5 2528 грн Під замовлення До кошику

Характеристики

Тип
Тип B: прихват-вилка з двома фланцевими шайбами
Тип BC: швелерний варіант з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом
Тип F: Цілісне прихоплення з затискачем
Варіант виконання з нержавіючої сталі NI
Нержавіюча сталь AISI 304
Усі рухомі частини
змащені спеціальним мастилом
Рукоятка
Твердий маслостійкий пластик, колір червоний
Притискний вузол з м'якою головкою GN 708.1, Тип A
Нержавіюча сталь AISI 304
Твердість по Шору 85

особливості та сфери застосування

Вертикальні шарнірні затискачі GN 810.1 працюють за правилом вигину: важіль та притискна планка переміщуються в одному напрямку. У затиснутому положенні важіль управління знаходиться у вертикальному положенні.

Разом з вертикальними шарнірними затискачами у вигляді прихвату-вилки з двома фланцевими шайбами (тип B) можуть використовуватися спеціальні гвинти. Шпиндельний вузол із наконечником з неопренової гуми також входить у комплект постачання типу BC.

Варіант типу F може використовуватися або шляхом приварювання прихвату, на якому потім можна розмістити залежний від області застосування притискний кріпильний елемент, або шляхом використання планки в поєднанні з GN 809 прихват встановлюється для утримання заготовки на місці.

Загальна інформація про шарнірні затискачі

Аксесуари на окреме замовлення

Тримачі для затискних болтів
GN 801 монтажні опори притиску для шарнірних прихватів (для типу В)
GN 809 монтажні опори притиску для шарнірних прихватів (для типу F)

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_810.1.pdf

Залиште відгук про товар!

Тип B: прихват-вилка з двома фланцевими шайбами
Тип BC: швелерний варіант з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом
Тип F: Цілісне прихоплення з затискачем
