Горизонтальні шарнірні фланцеве кріплення GN 820.1-NI

Друк

GN 820.1

Механічний затиск важеля з бічним монтажем

Оцинкована сталь, важіль/вилка/м'який притиск

GN 820.1-NI

Горизонтальні шарнірні фланцеве кріплення

Нержавіюча сталь, важіль/вилка/з м'яким шпинделем

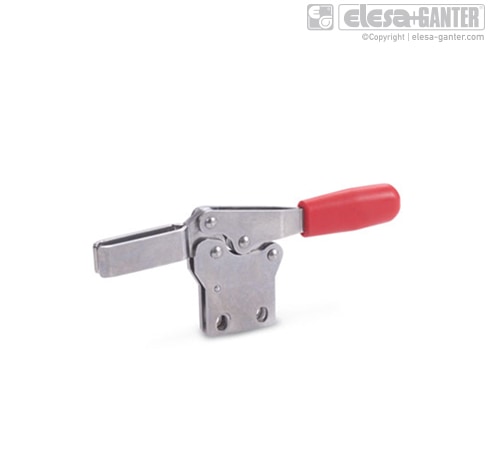

Горизонтальні шарнірні фланцеве кріплення GN 820.1-NI – фото 1

Горизонтальні шарнірні фланцеве кріплення GN 820.1-NI – фото 2

Горизонтальні шарнірні фланцеве кріплення GN 820.1-NI – фото 3

Горизонтальні шарнірні фланцеве кріплення GN 820.1-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 820.1-NI Нержавіюча сталь, важіль/вилка/з м'яким шпинделем

Артікул
Артікул	b₁	Размер	FH в Н	a ≈	w	b₂	b₃	d₁	h₁ ≈	b₄	d₂	h₂	m₁	s	l₁ ≈	l₂ ≈	m₂	h₃	l₃ ≈	h₄	r ≈	h₅ max	l₄ max	l₅	m₃	В наявності	Ціна
GN 820.1-130-N-NI	36	130	1000	32	-	10	5	M 6	64	6.5	5.5	44	26	-	170	92	5.8	16	53	-	62	-	-	-	8.8	Так	3225 грн	Детальніше
GN 820.1-130-N-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 a ≈ 32 w - b₂ 10 b₃ 5 d₁ M 6 h₁ ≈ 64 b₄ 6.5 d₂ 5.5 h₂ 44 m₁ 26 s - l₁ ≈ 170 l₂ ≈ 92 m₂ 5.8 h₃ 16 l₃ ≈ 53 h₄ - r ≈ 62 h₅ max - l₄ max - l₅ - m₃ 8.8 3225 грн Так До кошику
GN 820.1-130-NC-NI	36	130	1000	32	17.5	10	5	M 6	64	6.5	5.5	44	26	-	170	92	5.8	16	53	25.5	62	27.5	-	55	8.8	Так	3366 грн	Детальніше
GN 820.1-130-NC-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 a ≈ 32 w 17.5 b₂ 10 b₃ 5 d₁ M 6 h₁ ≈ 64 b₄ 6.5 d₂ 5.5 h₂ 44 m₁ 26 s - l₁ ≈ 170 l₂ ≈ 92 m₂ 5.8 h₃ 16 l₃ ≈ 53 h₄ 25.5 r ≈ 62 h₅ max 27.5 l₄ max - l₅ 55 m₃ 8.8 3366 грн Так До кошику
GN 820.1-130-P-NI	36	130	1000	-	-	10	5	M 6	64	-	5.5	44	26	5	170	92	5.8	16	-	-	62	-	64	-	8.8	Під замовлення	3211 грн	Детальніше
GN 820.1-130-P-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 a ≈ - w - b₂ 10 b₃ 5 d₁ M 6 h₁ ≈ 64 b₄ - d₂ 5.5 h₂ 44 m₁ 26 s 5 l₁ ≈ 170 l₂ ≈ 92 m₂ 5.8 h₃ 16 l₃ ≈ - h₄ - r ≈ 62 h₅ max - l₄ max 64 l₅ - m₃ 8.8 3211 грн Під замовлення До кошику
GN 820.1-230-N-NI	44	230	1700	37	-	12	6	M 8	75	8.5	6.5	50	26	-	196	109	6.5	18	63.5	-	73	-	-	-	9	Так	4110 грн	Детальніше
GN 820.1-230-N-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 a ≈ 37 w - b₂ 12 b₃ 6 d₁ M 8 h₁ ≈ 75 b₄ 8.5 d₂ 6.5 h₂ 50 m₁ 26 s - l₁ ≈ 196 l₂ ≈ 109 m₂ 6.5 h₃ 18 l₃ ≈ 63.5 h₄ - r ≈ 73 h₅ max - l₄ max - l₅ - m₃ 9 4110 грн Так До кошику
GN 820.1-230-NC-NI	44	230	1700	37	20	12	6	M 8	75	8.5	6.5	50	26	-	196	109	6.5	18	63.5	30	73	26	-	68	9	Так	4321 грн	Детальніше
GN 820.1-230-NC-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 a ≈ 37 w 20 b₂ 12 b₃ 6 d₁ M 8 h₁ ≈ 75 b₄ 8.5 d₂ 6.5 h₂ 50 m₁ 26 s - l₁ ≈ 196 l₂ ≈ 109 m₂ 6.5 h₃ 18 l₃ ≈ 63.5 h₄ 30 r ≈ 73 h₅ max 26 l₄ max - l₅ 68 m₃ 9 4321 грн Так До кошику
GN 820.1-230-P-NI	44	230	1700	-	-	12	6	M 8	75	-	6.5	50	26	6	196	109	6.5	18	-	-	73	-	78	-	9	Під замовлення	4687 грн	Детальніше
GN 820.1-230-P-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 a ≈ - w - b₂ 12 b₃ 6 d₁ M 8 h₁ ≈ 75 b₄ - d₂ 6.5 h₂ 50 m₁ 26 s 6 l₁ ≈ 196 l₂ ≈ 109 m₂ 6.5 h₃ 18 l₃ ≈ - h₄ - r ≈ 73 h₅ max - l₄ max 78 l₅ - m₃ 9 4687 грн Під замовлення До кошику
GN 820.1-75-N-NI	28	75	900	20	-	8	4	M 5	45.5	5.5	4.5	27.5	13.5	-	118	68	3.5	11	40	-	43	-	-	-	5	Так	2897 грн	Детальніше
GN 820.1-75-N-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 a ≈ 20 w - b₂ 8 b₃ 4 d₁ M 5 h₁ ≈ 45.5 b₄ 5.5 d₂ 4.5 h₂ 27.5 m₁ 13.5 s - l₁ ≈ 118 l₂ ≈ 68 m₂ 3.5 h₃ 11 l₃ ≈ 40 h₄ - r ≈ 43 h₅ max - l₄ max - l₅ - m₃ 5 2897 грн Так До кошику
GN 820.1-75-NC-NI	28	75	900	20	15	8	4	M 5	45.5	5.5	4.5	27.5	13.5	-	118	68	3.5	11	40	19	43	12.5	-	45	5	Так	3016 грн	Детальніше
GN 820.1-75-NC-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 a ≈ 20 w 15 b₂ 8 b₃ 4 d₁ M 5 h₁ ≈ 45.5 b₄ 5.5 d₂ 4.5 h₂ 27.5 m₁ 13.5 s - l₁ ≈ 118 l₂ ≈ 68 m₂ 3.5 h₃ 11 l₃ ≈ 40 h₄ 19 r ≈ 43 h₅ max 12.5 l₄ max - l₅ 45 m₃ 5 3016 грн Так До кошику
GN 820.1-75-P-NI	28	75	900	-	-	8	4	M 5	45.5	-	4.5	27.5	13.5	4	118	68	3.5	11	-	-	43	-	49.5	-	5	Під замовлення	2897 грн	Детальніше
GN 820.1-75-P-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 a ≈ - w - b₂ 8 b₃ 4 d₁ M 5 h₁ ≈ 45.5 b₄ - d₂ 4.5 h₂ 27.5 m₁ 13.5 s 4 l₁ ≈ 118 l₂ ≈ 68 m₂ 3.5 h₃ 11 l₃ ≈ - h₄ - r ≈ 43 h₅ max - l₄ max 49.5 l₅ - m₃ 5 2897 грн Під замовлення До кошику

Характеристики

Тип
Тип N: прихват-вилка з двома крильчастими шайбами
Тип NC: швелерний варіант з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом
Тип Р: важіль із петлею під зварювання
Варіант виконання з нержавіючої сталі NI
Нержавіюча сталь AISI 304
Усі рухомі частини
змащені спеціальним мастилом
Рукоятка
Твердий маслостійкий пластик, колір червоний
Шпиндельний притиск GN 708.1
Нержавіюча сталь AISI 304
М'який наконечник твердість Шору 85

Аксесуари

Тримачі для затискних болтів
GN 801 монтажні опори притиску для шарнірних прихватів (для типу N)
GN 809 монтажні опори притиску для шарнірних прихватів (для типу Р)

особливості та сфери застосування

Горизонтальний затискач GN 820.1 працює за принципом перемикання: рукоятка та затискний пристрій рухаються у протилежних напрямках.

Для затиску потрібно менше простору. У позиції затискача рукоятка знаходиться у горизонтальному положенні.

У горизонтальному затиску з прихватом-вилкою з двома шайбами крильчатими (тип N) можна задати певне положення затискного гвинта. Затискний гвинт із гумовим наконечником з неопрену також входить у постачання типу NC.

Варіант типу Р може використовуватися або шляхом приварювання прихвату, на якому потім можна розмістити залежний від сфери застосування притискний кріпильний елемент, або шляхом використання планки в поєднанні з GN 809 прихват встановлюється для утримання заготовки на місці.

Загальна інформація про шарнірні затискачі

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_820.1.pdf

Залиште відгук про товар!

Тип N: прихват-вилка з двома крильчастими шайбами
Тип NC: швелерний варіант з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом
Тип Р: важіль із петлею під зварювання
