Механічні шарнірні притиски з нержавіючої сталі GN 820-NI

Друк

GN 820

Механічні шарнірні затискачі

Оцинкована сталь, цільний важіль/вилка/з м'яким шпиндельним вузлом

GN 820-NI

Механічні шарнірні притиски з нержавіючої сталі

Нержавіюча сталь, вилка/важіль/шпиндельний вузол з м'яким наконечником

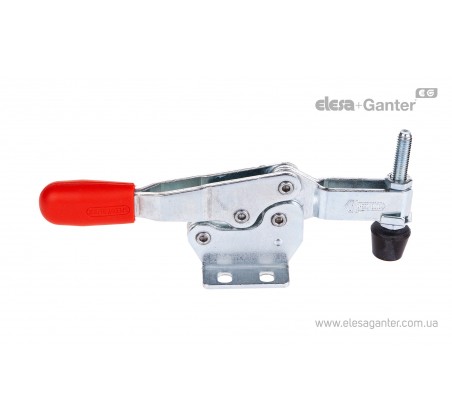

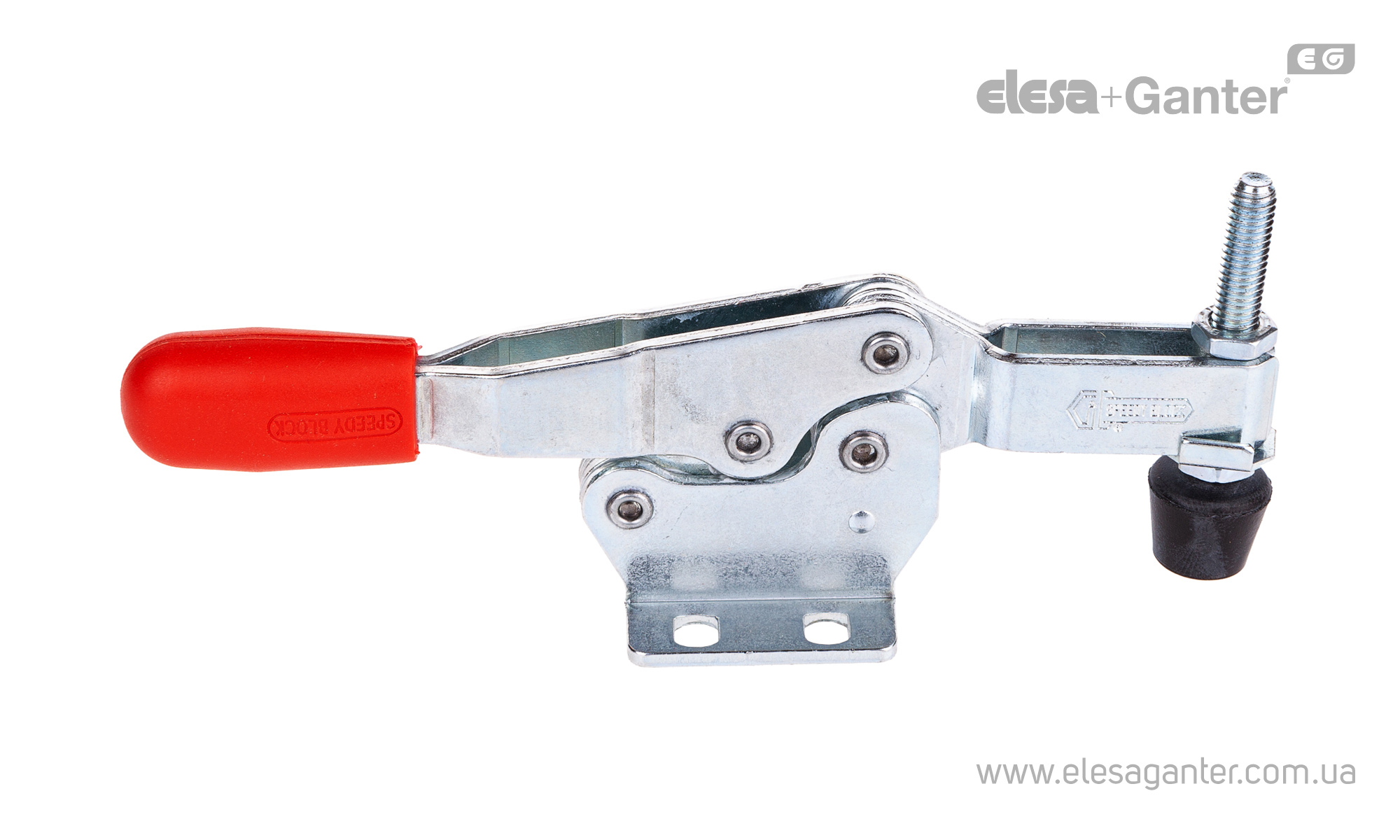

Механічні шарнірні притиски з нержавіючої сталі GN 820-NI – фото 1

Механічні шарнірні притиски з нержавіючої сталі GN 820-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 820-NI Нержавіюча сталь, вилка/важіль/шпиндельний вузол з м'яким наконечником

Артікул
Артікул	b₁	Размер	FH в Н	a ≈	b₂	s₁	b₃	d₁	h₁ ≈	s₂	d₂	h₂	m₁	l₁ ≈	l₂ ≈	m₂	h₃	l₃ ≈	r	h₄	h₅ max	l₄ max	l₅	m₃	В наявності	Ціна
GN 820-130-M-NI	36	130	1000	32	40	2.5	6.5	M 6	51	-	5.5	30.5	26	168	92	22.4	16	53	62	-	-	-	-	28.4	Так	3153 грн	Детальніше
GN 820-130-M-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 a ≈ 32 b₂ 40 s₁ 2.5 b₃ 6.5 d₁ M 6 h₁ ≈ 51 s₂ - d₂ 5.5 h₂ 30.5 m₁ 26 l₁ ≈ 168 l₂ ≈ 92 m₂ 22.4 h₃ 16 l₃ ≈ 53 r 62 h₄ - h₅ max - l₄ max - l₅ - m₃ 28.4 3153 грн Так До кошику
GN 820-130-MC-NI	36	130	1000	32	40	2.5	6.5	M 6	51	-	5.5	30.5	26	168	92	22.4	16	53	62	25.5	14	-	55	28.4	Так	3291 грн	Детальніше
GN 820-130-MC-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 a ≈ 32 b₂ 40 s₁ 2.5 b₃ 6.5 d₁ M 6 h₁ ≈ 51 s₂ - d₂ 5.5 h₂ 30.5 m₁ 26 l₁ ≈ 168 l₂ ≈ 92 m₂ 22.4 h₃ 16 l₃ ≈ 53 r 62 h₄ 25.5 h₅ max 14 l₄ max - l₅ 55 m₃ 28.4 3291 грн Так До кошику
GN 820-130-O-NI	36	130	1000	-	40	2.5	-	M 6	51	5	5.5	30.5	26	168	92	22.4	16	-	62	-	-	64	-	28.4	Так	3139 грн	Детальніше
GN 820-130-O-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 a ≈ - b₂ 40 s₁ 2.5 b₃ - d₁ M 6 h₁ ≈ 51 s₂ 5 d₂ 5.5 h₂ 30.5 m₁ 26 l₁ ≈ 168 l₂ ≈ 92 m₂ 22.4 h₃ 16 l₃ ≈ - r 62 h₄ - h₅ max - l₄ max 64 l₅ - m₃ 28.4 3139 грн Так До кошику
GN 820-230-M-NI	44	230	1700	37	42	3	8.5	M 8	61.5	-	6.5	36.5	26	196	110	26	18	63.5	72	-	-	-	-	31.5	Так	4036 грн	Детальніше
GN 820-230-M-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 a ≈ 37 b₂ 42 s₁ 3 b₃ 8.5 d₁ M 8 h₁ ≈ 61.5 s₂ - d₂ 6.5 h₂ 36.5 m₁ 26 l₁ ≈ 196 l₂ ≈ 110 m₂ 26 h₃ 18 l₃ ≈ 63.5 r 72 h₄ - h₅ max - l₄ max - l₅ - m₃ 31.5 4036 грн Так До кошику
GN 820-230-MC-NI	44	230	1700	37	42	3	8.5	M 8	61.5	-	6.5	36.5	26	196	110	26	18	63.5	72	30	12.5	-	68	31.5	Так	4242 грн	Детальніше
GN 820-230-MC-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 a ≈ 37 b₂ 42 s₁ 3 b₃ 8.5 d₁ M 8 h₁ ≈ 61.5 s₂ - d₂ 6.5 h₂ 36.5 m₁ 26 l₁ ≈ 196 l₂ ≈ 110 m₂ 26 h₃ 18 l₃ ≈ 63.5 r 72 h₄ 30 h₅ max 12.5 l₄ max - l₅ 68 m₃ 31.5 4242 грн Так До кошику
GN 820-230-O-NI	44	230	1700	-	42	3	-	M 8	61.5	6	6.5	36.5	26	196	110	26	18	-	72	-	-	78	-	31.5	Так	4018 грн	Детальніше
GN 820-230-O-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 a ≈ - b₂ 42 s₁ 3 b₃ - d₁ M 8 h₁ ≈ 61.5 s₂ 6 d₂ 6.5 h₂ 36.5 m₁ 26 l₁ ≈ 196 l₂ ≈ 110 m₂ 26 h₃ 18 l₃ ≈ - r 72 h₄ - h₅ max - l₄ max 78 l₅ - m₃ 31.5 4018 грн Так До кошику
GN 820-25-M-NI	24	25	400	10	24.5	1.2	4.3	M 4	23	-	4.3	12	15	69	43	16	7	20	24.5	-	-	-	-	16	Так	2235 грн	Детальніше
GN 820-25-M-NI Характеристики: b₁ 24 Размер 25 FH в Н 400 a ≈ 10 b₂ 24.5 s₁ 1.2 b₃ 4.3 d₁ M 4 h₁ ≈ 23 s₂ - d₂ 4.3 h₂ 12 m₁ 15 l₁ ≈ 69 l₂ ≈ 43 m₂ 16 h₃ 7 l₃ ≈ 20 r 24.5 h₄ - h₅ max - l₄ max - l₅ - m₃ 16 2235 грн Так До кошику
GN 820-75-M-NI	28	75	900	20	26	2	5.5	M 5	37	-	4.5	20	13.5	118	67	16	11	40	43	-	-	-	-	19	Так	2849 грн	Детальніше
GN 820-75-M-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 a ≈ 20 b₂ 26 s₁ 2 b₃ 5.5 d₁ M 5 h₁ ≈ 37 s₂ - d₂ 4.5 h₂ 20 m₁ 13.5 l₁ ≈ 118 l₂ ≈ 67 m₂ 16 h₃ 11 l₃ ≈ 40 r 43 h₄ - h₅ max - l₄ max - l₅ - m₃ 19 2849 грн Так До кошику
GN 820-75-MC-NI	28	75	900	20	26	2	5.5	M 5	37	-	4.5	20	13.5	118	67	16	11	40	43	19	5	-	45	19	Так	2966 грн	Детальніше
GN 820-75-MC-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 a ≈ 20 b₂ 26 s₁ 2 b₃ 5.5 d₁ M 5 h₁ ≈ 37 s₂ - d₂ 4.5 h₂ 20 m₁ 13.5 l₁ ≈ 118 l₂ ≈ 67 m₂ 16 h₃ 11 l₃ ≈ 40 r 43 h₄ 19 h₅ max 5 l₄ max - l₅ 45 m₃ 19 2966 грн Так До кошику
GN 820-75-O-NI	28	75	900	-	26	2	-	M 5	37	4	4.5	20	13.5	118	67	16	11	-	43	-	-	49.5	-	19	Так	2836 грн	Детальніше
GN 820-75-O-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 a ≈ - b₂ 26 s₁ 2 b₃ - d₁ M 5 h₁ ≈ 37 s₂ 4 d₂ 4.5 h₂ 20 m₁ 13.5 l₁ ≈ 118 l₂ ≈ 67 m₂ 16 h₃ 11 l₃ ≈ - r 43 h₄ - h₅ max - l₄ max 49.5 l₅ - m₃ 19 2836 грн Так До кошику

Характеристики

Тип
Тип M: прихват-вилка з двома фланцевими шайбами
Тип МС: швелерний варіант з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом.
Тип O: Цілісне прихоплення з затискачем
Варіант виконання з нержавіючої сталі NI
Нержавіюча сталь AISI 304
Усі рухомі частини
змащені спеціальним мастилом
Рукоятка
Твердий маслостійкий пластик, колір червоний
Вузол шпинделя GN 708.1, Тип A
Нержавіюча сталь AISI 304
Твердість по Шору 85

особливості та сфери застосування

Горизонтальні шарнірні затискачі GN 820 працюють за правилом вигину: важіль та притискна планка переміщуються у протилежних напрямках.

Для затиску потрібно менше простору. У позиції затиску рукоятка знаходиться у горизонтальному положенні.

Разом з горизонтальними шарнірними затискачами у вигляді прихвата-вилки з двома фланцевими шайбами (тип M) можуть використовуватися спеціальні гвинти. Шпиндельний вузол із наконечником із неопренової гуми також входить у комплект поставки типу MC.

Варіант типу О може використовуватися або шляхом приварювання прихвату, на якому потім можна розмістити залежний від сфери застосування притискний кріпильний елемент, або шляхом використання планки в поєднанні з GN 809 прихват встановлюється для утримання заготовки на місці.

Загальна інформація про шарнірні затискачі

Аксесуари на окреме замовлення

Тримачі для затискних болтів
GN 809 монтажні опори притиску для шарнірних прихватів (для типу О)
GN 801 монтажні опори притиску для шарнірних прихватів (для типу М)

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_820.pdf

Залиште відгук про товар!

Тип M: прихват-вилка з двома фланцевими шайбами
Тип МС: швелерний варіант з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом.
Тип O: Цілісний прихват із затискачем
