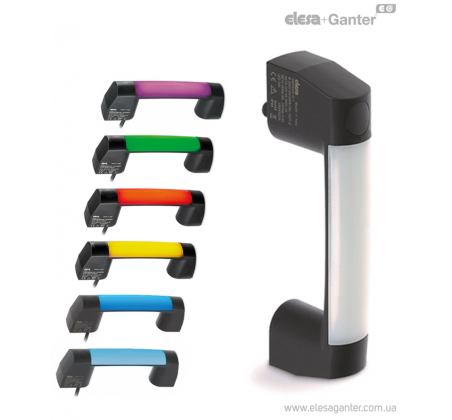

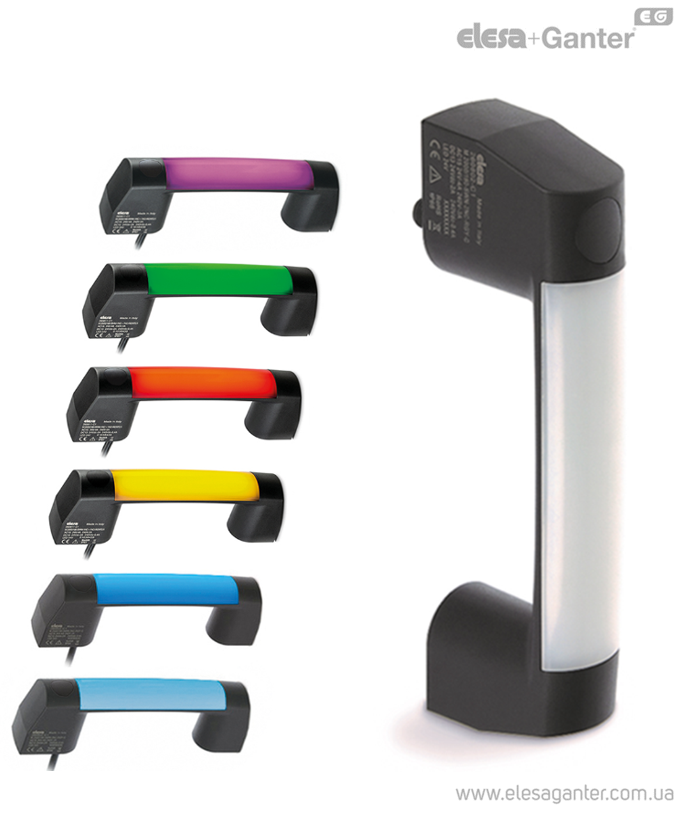

Пожежобезпечні водозахищені IP67 ручки з багатоколірною діодною індикацією підсвічування та втопленою кнопкою M.2000-LD-RGB-C

Матеріал

• Корпус ручки: технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір, матове оздоблення.
• Розсіювач світлодіодного світла: самозагасаючий полікарбонат UL-94 V0, опаловий колір.

Світлодіодна стрічка

• Тип RGB, напруга живлення 24 В пост. струму +/- 10% (макс. споживання струму = 120 мА). Відтінки кольорів можуть несуттєво змінюватись в залежності від напруги живлення.

Стандартні виконання

Втулки латунні, глухі різьбові отвори M6 для монтажу з задньої сторони.

• M.2000-LD-RGB-C: пластиковий роз'єм із 4 полюсами, задній вихід.

Захист IP

Ступінь захисту IP67

Ручка M.2000-LD є ідеальним поєднанням ергономіки, функціональності та компактності.

Крім функції ручки вона інтегрується в один виріб, також виконуючи функцію світлової сигнальної колони. Ці ручки зазвичай встановлюються на дверях чи захисних огородженнях машин. Завдяки відповідному електричному з'єднанню можна налаштувати колір світлодіодної стрічки для індикації статусу захисту (IEC 60204-1).

Приклад:

• червоний: потрібна негайна дія для вирішення небезпечної ситуації
• зелений: нормальні робочі умови
• жовтий: зачекайте, чи відбувається відключення обладнання або обладнання знаходиться на перехідному етапі
• синій: оператор зробив робочий запит (наприклад, натиснув кнопку)

У разі використання подовжувача з кутовим роз'ємом напрямок виходу кабелю показано на рис. 1.

Технічні дані

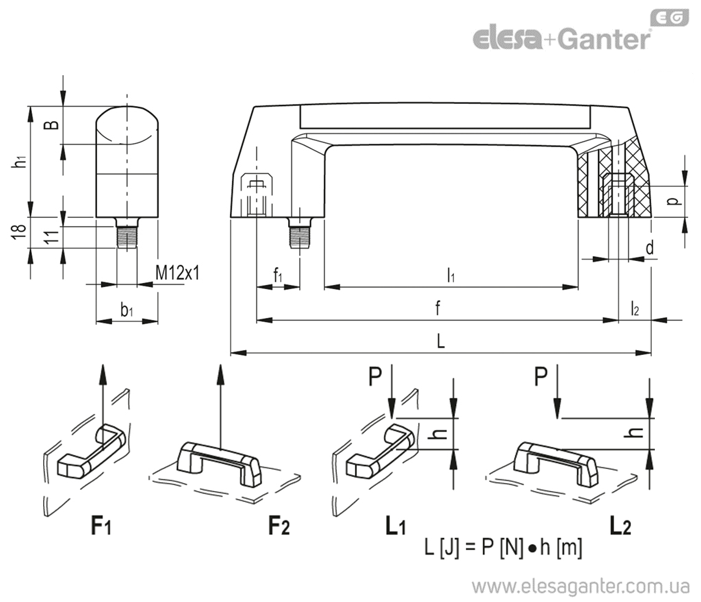

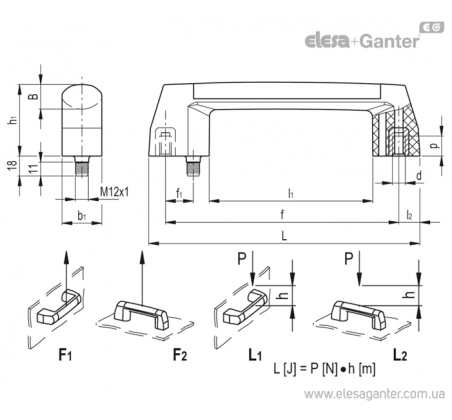

Напруга при розтягуванні та міцність на удар: значення F1, F2, L1 та L2, зазначені в таблиці, були отримані під час випробувань на розрив, виконаних при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

Декларація про відповідність CE

Предметом вищезгаданої декларації є відповідність належному законодавству Європейського союзу в галузі гармонізації:

• 2014/35/EU Директива з низьковольтного обладнання
• 2014/30/EU (EMC) Директива з електромагнітної сумісності
• 2011/65/EU (RoHS) Обмеження використання деяких шкідливих речовин в електричному та електронному устаткуванні
• Гармонізовані стандарти та нормативні посилання на інші технічні умови, щодо яких заявляється відповідність: EN 60947-5-1:2017

Інструкції щодо підключення світлодіодної стрічки

За наявності належного кабелю є можливість отримати один із 7 кольорів світлодіодної стрічки.

Загальний контакт (1), який відповідає білому дроту (версія кабелю), повинен бути обов'язково підключений до негативного полюса живлення. Інші три дроти можуть бути підключені окремо до позитивного полюса для отримання відповідно червоного, зеленого та синього кольору світлодіодної стрічки або підключені одночасно для отримання інших кольорів, як зазначено в таблиці нижче. Інші кольори можливі при регулюванні яскравості окремих каналів за допомогою методу ШІМ.
