Мостоподібні ручки переднього монтажу M.643-FM

Друк

M.643

Мостоподібні ручки

Високоеластичний технополімер, латунна втулка, глухі отвори для установки з внутрішньої сторони

M.643R

Мостоподібні ручки зменшеної висоти

Високоеластичний технополімер, латунна втулка, глухі отвори для установки з внутрішньої сторони

M.643-FM

Мостоподібні ручки переднього монтажу

Високоеластичний технополімер, сквозна латунна втулка

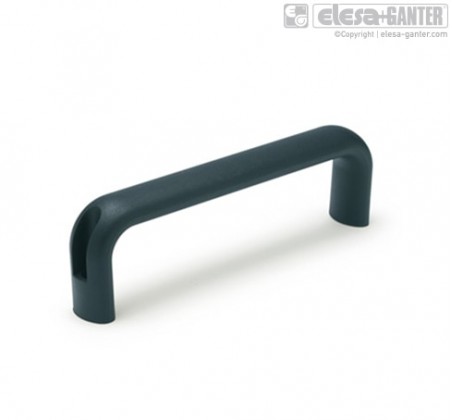

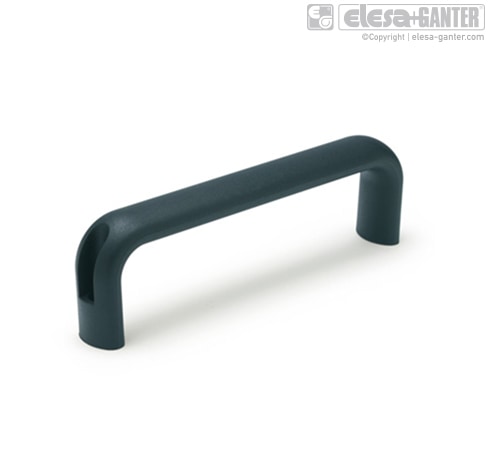

Мостоподібні ручки переднього монтажу M.643-FM – фото 1

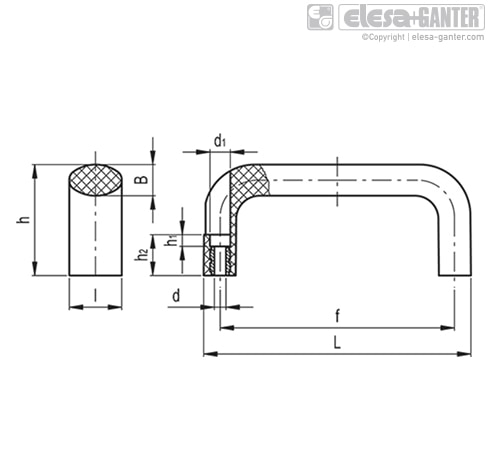

Мостоподібні ручки переднього монтажу M.643-FM – Креслення 1

Мостоподібні ручки переднього монтажу M.643-FM – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

M.643-FM Високоеластичний технополімер, сквозна латунна втулка

Артікул
Артікул	d	L	B	d₁	l	h₂	F₁[N]	F₂[N]	h	L₁[J]	L₂ [J]	h₁	f	В наявності	Ціна
M.643 FM/100 B-5	5.4	100	14	8.5	23	20.5	3000	2200	44	11	9	5.5	86±0.5	Так	306 грн	Детальніше
M.643 FM/100 B-5 Характеристики: d 5.4 L 100 B 14 d₁ 8.5 l 23 h₂ 20.5 F₁[N] 3000 F₂[N] 2200 h 44 L₁[J] 11 L₂ [J] 9 h₁ 5.5 f 86±0.5 306 грн Так До кошику
M.643 FM/140 B-6	6.4	134	15	10.5	25	21	2000	2800	49	11	9	6	117±0.5	Так	312 грн	Детальніше
M.643 FM/140 B-6 Характеристики: d 6.4 L 134 B 15 d₁ 10.5 l 25 h₂ 21 F₁[N] 2000 F₂[N] 2800 h 49 L₁[J] 11 L₂ [J] 9 h₁ 6 f 117±0.5 312 грн Так До кошику
M.643 FM/150 B-6	6.4	148	16	10.5	26	23.5	1900	1900	53	11	9	8.5	132±0.5	Так	322 грн	Детальніше
M.643 FM/150 B-6 Характеристики: d 6.4 L 148 B 16 d₁ 10.5 l 26 h₂ 23.5 F₁[N] 1900 F₂[N] 1900 h 53 L₁[J] 11 L₂ [J] 9 h₁ 8.5 f 132±0.5 322 грн Так До кошику
M.643 FM/200 B-6	6.4	196	16	10.5	27	21	1900	1900	57	11	13	6	179±1	Так	350 грн	Детальніше
M.643 FM/200 B-6 Характеристики: d 6.4 L 196 B 16 d₁ 10.5 l 27 h₂ 21 F₁[N] 1900 F₂[N] 1900 h 57 L₁[J] 11 L₂ [J] 13 h₁ 6 f 179±1 350 грн Так До кошику

особливості та сфери застосування

Ручки мають зручний монтаж, можлива посадка на саморізу без свердління отворів.
Технічні дані
Напруга при розтягуванні та міцність на удар: значення F1, F2, L1 та L2, зазначені в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

Основные характеристики

Стандартные исполнения

Втулки из латуни, резьбовые глухие отверстия.

M.643: высокоэластичный технополимер на основе полипропилена (ПП), чёрный цвет, матовая отделка.

M.643R (уменьшенный вариант исполнения h = 45): технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.

M.643-FM: высокоэластичный технополимер на основе полипропилена (ПП), чёрный цвет, матовая отделка.

Втулки из латуни, сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением.
