Трубчасті ручки GN 333.1-EL

Друк

GN 333.1-SW

Трубчасті ручки

Алюмінієва трубка, цинк стійки, пластикове покриття, чорний колір, торцеві заглушки пластик сірого кольору

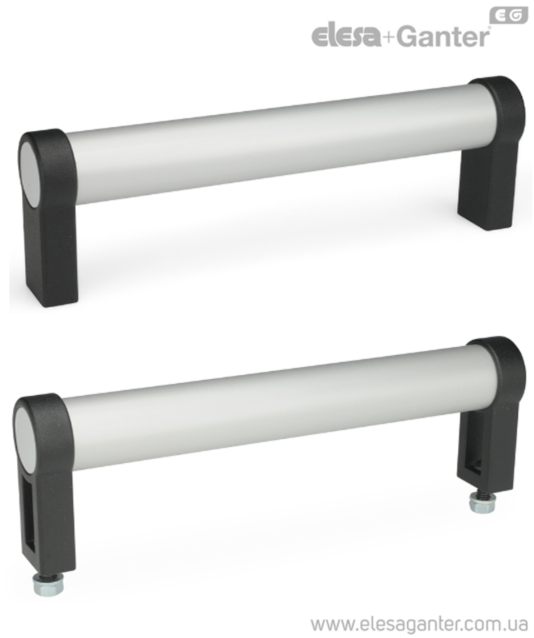

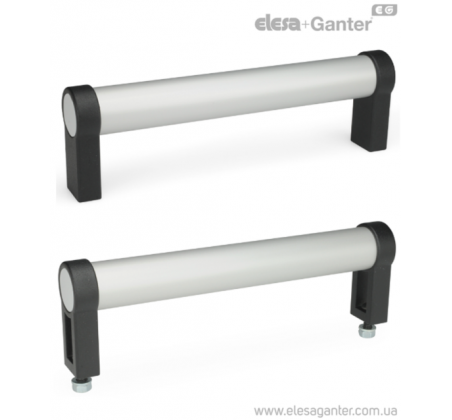

GN 333.1-EL

Трубчасті ручки

Алюмінієва трубка анодована сірий колір, стійки цинк пластикове покриття чорний колір, пластикові заглушки сірий колір

GN 333.1-ES

Трубчасті ручки для дверей

Алюмінієва трубка анодована, стійки цинк із пластиковим покриттям, пластикові торцеві заглушки, сірий колір

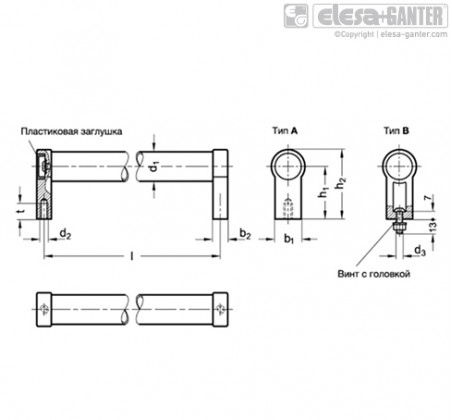

Трубчасті ручки GN 333.1-EL – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 333.1-EL Алюмінієва трубка анодована сірий колір, стійки цинк пластикове покриття чорний колір, пластикові заглушки сірий колір

Артікул
Артікул	b₁	l ±0.25	b₂	d₁	d₂	d₃	h₂	t min	h₁	В наявності	Ціна
GN 333.1-20-180-A-EL	24	180	12	20	M 6	-	54	12	42	Так	916 грн	Детальніше
GN 333.1-20-180-A-EL Характеристики: b₁ 24 l ±0.25 180 b₂ 12 d<sub>1</sub> 20 d₂ M 6 d<sub>3</sub> - h₂ 54 t min 12 h₁ 42 916 грн Так До кошику
GN 333.1-20-200-A-EL	24	200	12	20	M 6	-	54	12	42	Під замовлення	936 грн	Детальніше
GN 333.1-20-200-A-EL Характеристики: b₁ 24 l ±0.25 200 b₂ 12 d<sub>1</sub> 20 d₂ M 6 d<sub>3</sub> - h₂ 54 t min 12 h₁ 42 936 грн Під замовлення До кошику
GN 333.1-20-250-A-EL	24	250	12	20	M 6	-	54	12	42	Так	988 грн	Детальніше
GN 333.1-20-250-A-EL Характеристики: b₁ 24 l ±0.25 250 b₂ 12 d<sub>1</sub> 20 d₂ M 6 d<sub>3</sub> - h₂ 54 t min 12 h₁ 42 988 грн Так До кошику
GN 333.1-20-300-A-EL	24	300	12	20	M 6	-	54	12	42	Так	1024 грн	Детальніше
GN 333.1-20-300-A-EL Характеристики: b₁ 24 l ±0.25 300 b₂ 12 d<sub>1</sub> 20 d₂ M 6 d<sub>3</sub> - h₂ 54 t min 12 h₁ 42 1024 грн Так До кошику
GN 333.1-20-350-A-EL	24	350	12	20	M 6	-	54	12	42	Під замовлення	1093 грн	Детальніше
GN 333.1-20-350-A-EL Характеристики: b₁ 24 l ±0.25 350 b₂ 12 d<sub>1</sub> 20 d₂ M 6 d<sub>3</sub> - h₂ 54 t min 12 h₁ 42 1093 грн Під замовлення До кошику
GN 333.1-20-400-A-EL	24	400	12	20	M 6	-	54	12	42	Так	1157 грн	Детальніше
GN 333.1-20-400-A-EL Характеристики: b₁ 24 l ±0.25 400 b₂ 12 d<sub>1</sub> 20 d₂ M 6 d<sub>3</sub> - h₂ 54 t min 12 h₁ 42 1157 грн Так До кошику
GN 333.1-28-200-A-EL	25	200	14	28	M 8	-	66	12	50	Так	1252 грн	Детальніше
GN 333.1-28-200-A-EL Характеристики: b₁ 25 l ±0.25 200 b₂ 14 d<sub>1</sub> 28 d₂ M 8 d<sub>3</sub> - h₂ 66 t min 12 h₁ 50 1252 грн Так До кошику
GN 333.1-28-200-B-EL	25	200	14	28	-	M 6	66	15	50	Так	1143 грн	Детальніше
GN 333.1-28-200-B-EL Характеристики: b₁ 25 l ±0.25 200 b₂ 14 d<sub>1</sub> 28 d₂ - d<sub>3</sub> M 6 h₂ 66 t min 15 h₁ 50 1143 грн Так До кошику
GN 333.1-28-250-A-EL	25	250	14	28	M 8	-	66	12	50	Так	1324 грн	Детальніше
GN 333.1-28-250-A-EL Характеристики: b₁ 25 l ±0.25 250 b₂ 14 d<sub>1</sub> 28 d₂ M 8 d<sub>3</sub> - h₂ 66 t min 12 h₁ 50 1324 грн Так До кошику
GN 333.1-28-250-B-EL	25	250	14	28	-	M 6	66	15	50	Під замовлення	1220 грн	Детальніше
GN 333.1-28-250-B-EL Характеристики: b₁ 25 l ±0.25 250 b₂ 14 d<sub>1</sub> 28 d₂ - d<sub>3</sub> M 6 h₂ 66 t min 15 h₁ 50 1220 грн Під замовлення До кошику
GN 333.1-28-300-A-EL	25	300	14	28	M 8	-	66	12	50	Під замовлення	1384 грн	Детальніше
GN 333.1-28-300-A-EL Характеристики: b₁ 25 l ±0.25 300 b₂ 14 d<sub>1</sub> 28 d₂ M 8 d<sub>3</sub> - h₂ 66 t min 12 h₁ 50 1384 грн Під замовлення До кошику
GN 333.1-28-300-B-EL	25	300	14	28	-	M 6	66	15	50	Під замовлення	1274 грн	Детальніше
GN 333.1-28-300-B-EL Характеристики: b₁ 25 l ±0.25 300 b₂ 14 d<sub>1</sub> 28 d₂ - d<sub>3</sub> M 6 h₂ 66 t min 15 h₁ 50 1274 грн Під замовлення До кошику
GN 333.1-28-350-A-EL	25	350	14	28	M 8	-	66	14	50	Під замовлення	1491 грн	Детальніше
GN 333.1-28-350-A-EL Характеристики: b₁ 25 l ±0.25 350 b₂ 14 d<sub>1</sub> 28 d₂ M 8 d<sub>3</sub> - h₂ 66 t min 14 h₁ 50 1491 грн Під замовлення До кошику
GN 333.1-28-350-B-EL	25	350	14	28	-	M 6	66	15	50	Під замовлення	1382 грн	Детальніше
GN 333.1-28-350-B-EL Характеристики: b₁ 25 l ±0.25 350 b₂ 14 d<sub>1</sub> 28 d₂ - d<sub>3</sub> M 6 h₂ 66 t min 15 h₁ 50 1382 грн Під замовлення До кошику
GN 333.1-28-400-A-EL	25	400	14	28	M 8	-	66	14	50	Так	1511 грн	Детальніше
GN 333.1-28-400-A-EL Характеристики: b₁ 25 l ±0.25 400 b₂ 14 d<sub>1</sub> 28 d₂ M 8 d<sub>3</sub> - h₂ 66 t min 14 h₁ 50 1511 грн Так До кошику
GN 333.1-28-400-B-EL	25	400	14	28	-	M 6	66	15	50	Так	1405 грн	Детальніше
GN 333.1-28-400-B-EL Характеристики: b₁ 25 l ±0.25 400 b₂ 14 d<sub>1</sub> 28 d₂ - d<sub>3</sub> M 6 h₂ 66 t min 15 h₁ 50 1405 грн Так До кошику
GN 333.1-28-500-A-EL	25	500	14	28	M 8	-	66	14	50	Так	1653 грн	Детальніше
GN 333.1-28-500-A-EL Характеристики: b₁ 25 l ±0.25 500 b₂ 14 d<sub>1</sub> 28 d₂ M 8 d<sub>3</sub> - h₂ 66 t min 14 h₁ 50 1653 грн Так До кошику
GN 333.1-28-500-B-EL	25	500	14	28	-	M 6	66	15	50	Під замовлення	1547 грн	Детальніше
GN 333.1-28-500-B-EL Характеристики: b₁ 25 l ±0.25 500 b₂ 14 d<sub>1</sub> 28 d₂ - d<sub>3</sub> M 6 h₂ 66 t min 15 h₁ 50 1547 грн Під замовлення До кошику
GN 333.1-28-600-A-EL	25	600	14	28	M 8	-	66	14	50	Так	1799 грн	Детальніше
GN 333.1-28-600-A-EL Характеристики: b₁ 25 l ±0.25 600 b₂ 14 d<sub>1</sub> 28 d₂ M 8 d<sub>3</sub> - h₂ 66 t min 14 h₁ 50 1799 грн Так До кошику
GN 333.1-28-600-B-EL	25	600	14	28	-	M 6	66	15	50	Під замовлення	1701 грн	Детальніше
GN 333.1-28-600-B-EL Характеристики: b₁ 25 l ±0.25 600 b₂ 14 d<sub>1</sub> 28 d₂ - d<sub>3</sub> M 6 h₂ 66 t min 15 h₁ 50 1701 грн Під замовлення До кошику
GN 333.1-30-1000-A-EL	27	1000	17	30	M 8	-	68	15	51	Так	2839 грн	Детальніше
GN 333.1-30-1000-A-EL Характеристики: b₁ 27 l ±0.25 1000 b₂ 17 d<sub>1</sub> 30 d₂ M 8 d<sub>3</sub> - h₂ 68 t min 15 h₁ 51 2839 грн Так До кошику
GN 333.1-30-200-A-EL	27	200	17	30	M 8	-	68	14	51	Під замовлення	1412 грн	Детальніше
GN 333.1-30-200-A-EL Характеристики: b₁ 27 l ±0.25 200 b₂ 17 d<sub>1</sub> 30 d₂ M 8 d<sub>3</sub> - h₂ 68 t min 14 h₁ 51 1412 грн Під замовлення До кошику
GN 333.1-30-300-A-EL	27	300	17	30	M 8	-	68	14	51	Під замовлення	1547 грн	Детальніше
GN 333.1-30-300-A-EL Характеристики: b₁ 27 l ±0.25 300 b₂ 17 d<sub>1</sub> 30 d₂ M 8 d<sub>3</sub> - h₂ 68 t min 14 h₁ 51 1547 грн Під замовлення До кошику
GN 333.1-30-350-A-EL	27	350	17	30	M 8	-	68	14	51	Під замовлення	1654 грн	Детальніше
GN 333.1-30-350-A-EL Характеристики: b₁ 27 l ±0.25 350 b₂ 17 d<sub>1</sub> 30 d₂ M 8 d<sub>3</sub> - h₂ 68 t min 14 h₁ 51 1654 грн Під замовлення До кошику
GN 333.1-30-400-A-EL	27	400	17	30	M 8	-	68	15	51	Під замовлення	1706 грн	Детальніше
GN 333.1-30-400-A-EL Характеристики: b₁ 27 l ±0.25 400 b₂ 17 d<sub>1</sub> 30 d₂ M 8 d<sub>3</sub> - h₂ 68 t min 15 h₁ 51 1706 грн Під замовлення До кошику
GN 333.1-30-500-A-EL	27	500	17	30	M 8	-	68	15	51	Під замовлення	1896 грн	Детальніше
GN 333.1-30-500-A-EL Характеристики: b₁ 27 l ±0.25 500 b₂ 17 d<sub>1</sub> 30 d₂ M 8 d<sub>3</sub> - h₂ 68 t min 15 h₁ 51 1896 грн Під замовлення До кошику
GN 333.1-30-600-A-EL	27	600	17	30	M 8	-	68	15	51	Так	1960 грн	Детальніше
GN 333.1-30-600-A-EL Характеристики: b₁ 27 l ±0.25 600 b₂ 17 d<sub>1</sub> 30 d₂ M 8 d<sub>3</sub> - h₂ 68 t min 15 h₁ 51 1960 грн Так До кошику

Характеристики

Типы
Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
Тип B: монтаж со стороны оператора (только для d1 = 28)
Трубка ручки
Алюминий (толщина стен 1,5)
Кронштейны ручки
Цинк, литье под давлением
Трубка EL
анодированное покрытие.
Кронштейны ручек с пластиковым покрытием.
чёрный цвет RAL 9005, текстурированная отделка
Колпачки
Пластик, светло-серый цвет.
Винты с головкой.
ISO 7380-M6-20
Сталь, оцинкованная, углеродистая
Шестигранные гайки ISO 4032-M6
Оцинкованная, голубая пассивация
Шайбы DIN 125
Оцинкованная, голубая пассивация
Аксессуары по отдельному заказу
Кронштейн ручки GN 333.9

особливості та сфери застосування

Трубка ручки GN 333.1 може бути пригвинчена до основи без подальшої механічної обробки, що дозволяє легко реалізовувати нестандартні довжини.
Крім того, для дуже довгих ручок трубчастих в комплект можуть бути додані опори. Окремі опори трубчастих ручок Ø 28 (тип A) доступні у вигляді GN 333.9.
Для типу В обсяг замовлення входять гвинти з опуклою головкою, шестигранні гайки і шайби.
