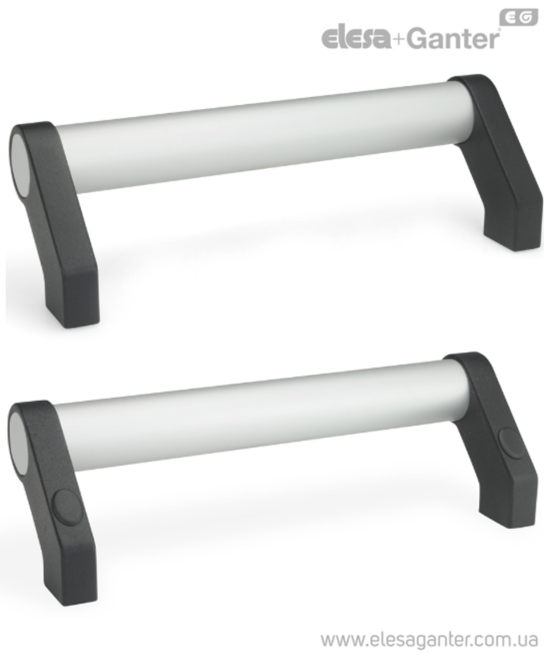

Трубчасті ручки для дверей двостворчатих GN 333-EL

Алюмінієва трубка та цинкові стійки із пластиковим покриттям, чорний колір, торцеві ковпачки пластик сірий/чорний (тип В) колір

GN 333-EL

Трубчасті ручки для дверей двостворчатих

Алюмінієва трубка анодована, стійки цинк, пластикове покриття чорного кольору, заглушки торцеві пластик сірий колір, кришки (тип В) пластик чорні

GN 333-ES

Трубчасті виносні ручки

Алюмінієва трубка анодована, стійки цинк із пластиковим покриттям, кришки та заглушки пластик, сірий колір

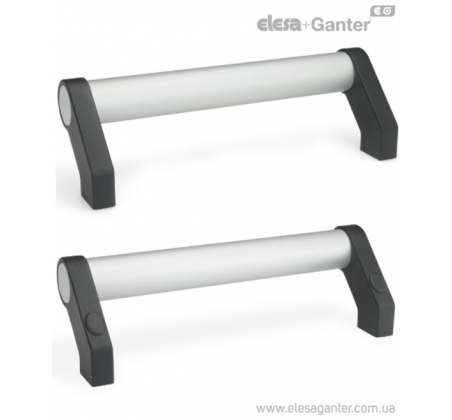

Трубчасті ручки для дверей двостворчатих GN 333-EL – фото 1

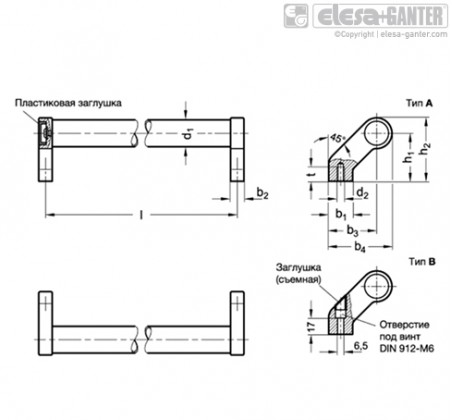

Трубчасті ручки для дверей двостворчатих GN 333-EL – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 333-EL Алюмінієва трубка анодована, стійки цинк, пластикове покриття чорного кольору, заглушки торцеві пластик сірий колір, кришки (тип В) пластик чорні

Артікул
Артікул	b₁	l ±0.25	b₂	b₃	d₁	b₄	d₂	h₂	t min	h₁	В наявності	Ціна
GN 333-20-180-A-EL	24	180	12	42	20	54	M 6	54	12	42	Так	1248 грн	Детальніше
GN 333-20-180-A-EL Характеристики: b₁ 24 l ±0.25 180 b₂ 12 b₃ 42 d₁ 20 b₄ 54 d₂ M 6 h₂ 54 t min 12 h₁ 42 1248 грн Так До кошику
GN 333-20-200-A-EL	24	200	12	42	20	54	M 6	54	12	42	Так	1265 грн	Детальніше
GN 333-20-200-A-EL Характеристики: b₁ 24 l ±0.25 200 b₂ 12 b₃ 42 d₁ 20 b₄ 54 d₂ M 6 h₂ 54 t min 12 h₁ 42 1265 грн Так До кошику
GN 333-20-250-A-EL	24	250	12	42	20	54	M 6	54	12	42	Так	1316 грн	Детальніше
GN 333-20-250-A-EL Характеристики: b₁ 24 l ±0.25 250 b₂ 12 b₃ 42 d₁ 20 b₄ 54 d₂ M 6 h₂ 54 t min 12 h₁ 42 1316 грн Так До кошику
GN 333-20-300-A-EL	24	300	12	42	20	54	M 6	54	12	42	Так	1354 грн	Детальніше
GN 333-20-300-A-EL Характеристики: b₁ 24 l ±0.25 300 b₂ 12 b₃ 42 d₁ 20 b₄ 54 d₂ M 6 h₂ 54 t min 12 h₁ 42 1354 грн Так До кошику
GN 333-20-350-A-EL	24	350	12	42	20	54	M 6	54	12	42	Так	1427 грн	Детальніше
GN 333-20-350-A-EL Характеристики: b₁ 24 l ±0.25 350 b₂ 12 b₃ 42 d₁ 20 b₄ 54 d₂ M 6 h₂ 54 t min 12 h₁ 42 1427 грн Так До кошику
GN 333-20-400-A-EL	24	400	12	42	20	54	M 6	54	12	42	Так	1495 грн	Детальніше
GN 333-20-400-A-EL Характеристики: b₁ 24 l ±0.25 400 b₂ 12 b₃ 42 d₁ 20 b₄ 54 d₂ M 6 h₂ 54 t min 12 h₁ 42 1495 грн Так До кошику
GN 333-28-200-A-EL	25	200	14	50	28	66	M 8	66	15	50	Так	1369 грн	Детальніше
GN 333-28-200-A-EL Характеристики: b₁ 25 l ±0.25 200 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ M 8 h₂ 66 t min 15 h₁ 50 1369 грн Так До кошику
GN 333-28-200-B-EL	25	200	14	50	28	66	-	66	-	50	Так	1570 грн	Детальніше
GN 333-28-200-B-EL Характеристики: b₁ 25 l ±0.25 200 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ - h₂ 66 t min - h₁ 50 1570 грн Так До кошику
GN 333-28-250-A-EL	25	250	14	50	28	66	M 8	66	15	50	Так	1444 грн	Детальніше
GN 333-28-250-A-EL Характеристики: b₁ 25 l ±0.25 250 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ M 8 h₂ 66 t min 15 h₁ 50 1444 грн Так До кошику
GN 333-28-250-B-EL	25	250	14	50	28	66	-	66	-	50	Так	1633 грн	Детальніше
GN 333-28-250-B-EL Характеристики: b₁ 25 l ±0.25 250 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ - h₂ 66 t min - h₁ 50 1633 грн Так До кошику
GN 333-28-300-A-EL	25	300	14	50	28	66	M 8	66	15	50	Так	1502 грн	Детальніше
GN 333-28-300-A-EL Характеристики: b₁ 25 l ±0.25 300 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ M 8 h₂ 66 t min 15 h₁ 50 1502 грн Так До кошику
GN 333-28-300-B-EL	25	300	14	50	28	66	-	66	-	50	Так	1683 грн	Детальніше
GN 333-28-300-B-EL Характеристики: b₁ 25 l ±0.25 300 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ - h₂ 66 t min - h₁ 50 1683 грн Так До кошику
GN 333-28-350-A-EL	25	350	14	50	28	66	M 8	66	15	50	Так	1614 грн	Детальніше
GN 333-28-350-A-EL Характеристики: b₁ 25 l ±0.25 350 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ M 8 h₂ 66 t min 15 h₁ 50 1614 грн Так До кошику
GN 333-28-350-B-EL	25	350	14	50	28	66	-	66	-	50	Так	1771 грн	Детальніше
GN 333-28-350-B-EL Характеристики: b₁ 25 l ±0.25 350 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ - h₂ 66 t min - h₁ 50 1771 грн Так До кошику
GN 333-28-400-A-EL	25	400	14	50	28	66	M 8	66	15	50	Так	1632 грн	Детальніше
GN 333-28-400-A-EL Характеристики: b₁ 25 l ±0.25 400 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ M 8 h₂ 66 t min 15 h₁ 50 1632 грн Так До кошику
GN 333-28-400-B-EL	25	400	14	50	28	66	-	66	-	50	Так	1788 грн	Детальніше
GN 333-28-400-B-EL Характеристики: b₁ 25 l ±0.25 400 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ - h₂ 66 t min - h₁ 50 1788 грн Так До кошику
GN 333-28-500-A-EL	25	500	14	50	28	66	M 8	66	15	50	Так	1788 грн	Детальніше
GN 333-28-500-A-EL Характеристики: b₁ 25 l ±0.25 500 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ M 8 h₂ 66 t min 15 h₁ 50 1788 грн Так До кошику
GN 333-28-500-B-EL	25	500	14	50	28	66	-	66	-	50	Так	1907 грн	Детальніше
GN 333-28-500-B-EL Характеристики: b₁ 25 l ±0.25 500 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ - h₂ 66 t min - h₁ 50 1907 грн Так До кошику
GN 333-28-600-A-EL	25	600	14	50	28	66	M 8	66	15	50	Так	1937 грн	Детальніше
GN 333-28-600-A-EL Характеристики: b₁ 25 l ±0.25 600 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ M 8 h₂ 66 t min 15 h₁ 50 1937 грн Так До кошику
GN 333-28-600-B-EL	25	600	14	50	28	66	-	66	-	50	Під замовлення	2024 грн	Детальніше
GN 333-28-600-B-EL Характеристики: b₁ 25 l ±0.25 600 b₂ 14 b₃ 50 d₁ 28 b₄ 66 d₂ - h₂ 66 t min - h₁ 50 2024 грн Під замовлення До кошику
GN 333-30-1000-A-EL	27	1000	17	51	30	68	M 8	68	15	51	Так	2983 грн	Детальніше
GN 333-30-1000-A-EL Характеристики: b₁ 27 l ±0.25 1000 b₂ 17 b₃ 51 d₁ 30 b₄ 68 d₂ M 8 h₂ 68 t min 15 h₁ 51 2983 грн Так До кошику
GN 333-30-200-A-EL	27	200	17	51	30	68	M 8	68	15	51	Під замовлення	1579 грн	Детальніше
GN 333-30-200-A-EL Характеристики: b₁ 27 l ±0.25 200 b₂ 17 b₃ 51 d₁ 30 b₄ 68 d₂ M 8 h₂ 68 t min 15 h₁ 51 1579 грн Під замовлення До кошику
GN 333-30-300-A-EL	27	300	17	51	30	68	M 8	68	15	51	Під замовлення	1716 грн	Детальніше
GN 333-30-300-A-EL Характеристики: b₁ 27 l ±0.25 300 b₂ 17 b₃ 51 d₁ 30 b₄ 68 d₂ M 8 h₂ 68 t min 15 h₁ 51 1716 грн Під замовлення До кошику
GN 333-30-350-A-EL	27	350	17	51	30	68	M 8	68	15	51	Під замовлення	1835 грн	Детальніше
GN 333-30-350-A-EL Характеристики: b₁ 27 l ±0.25 350 b₂ 17 b₃ 51 d₁ 30 b₄ 68 d₂ M 8 h₂ 68 t min 15 h₁ 51 1835 грн Під замовлення До кошику
GN 333-30-400-A-EL	27	400	17	51	30	68	M 8	68	15	51	Так	1878 грн	Детальніше
GN 333-30-400-A-EL Характеристики: b₁ 27 l ±0.25 400 b₂ 17 b₃ 51 d₁ 30 b₄ 68 d₂ M 8 h₂ 68 t min 15 h₁ 51 1878 грн Так До кошику
GN 333-30-500-A-EL	27	500	17	51	30	68	M 8	68	15	51	Під замовлення	2080 грн	Детальніше
GN 333-30-500-A-EL Характеристики: b₁ 27 l ±0.25 500 b₂ 17 b₃ 51 d₁ 30 b₄ 68 d₂ M 8 h₂ 68 t min 15 h₁ 51 2080 грн Під замовлення До кошику
GN 333-30-600-A-EL	27	600	17	51	30	68	M 8	68	15	51	Так	2149 грн	Детальніше
GN 333-30-600-A-EL Характеристики: b₁ 27 l ±0.25 600 b₂ 17 b₃ 51 d₁ 30 b₄ 68 d₂ M 8 h₂ 68 t min 15 h₁ 51 2149 грн Так До кошику

Характеристики

Тип
Тип A: монтаж із внутрішньої сторони (різьбовий глухий отвір)
Тип B: монтаж з боку оператора (тільки для d1 = 28)
Трубка ручки
Алюміній (товщина стінок 1,5)
Кронштейни ручки
Цинк, лиття під тиском
Трубка, анодоване покриття, природний колір EL
Кронштейни ручок із пластиковим покриттям
чорний колір RAL 9005, текстуроване оздоблення
Кришка (тип B)
Пластик (технополімер)
чорний колір (для EL)
За окремим замовленням
Кронштейн ручки GN 333.8

особливості та сфери застосування

Конструкція похилих трубчастих ручок GN 333 спеціально розроблена для встановлення горизонтально на двостулкові двері. Завдяки нахилу, захоплення відсунуто від кромки дверей і робить експлуатацію їх зручнішою та травмобезпечнішою. Ручки кріпиться до основ без подальшої механічної обробки, що дозволяє легко реалізовувати нестандартні довжини. При великій довжині ручки є додаткові проміжні кронштейни GN 333.8, що роблять конструкцію більш міцною і жорсткою.

Типова область застосування трубчастих ручок GN 333 – двостулкові двері в машинах або пристроях, а також на дверях місць загального користування

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_333.pdf

Залиште відгук про товар!

Тип A: монтаж із внутрішньої сторони (різьбовий глухий отвір)
Тип B: монтаж з боку оператора (тільки для d1 = 28)
