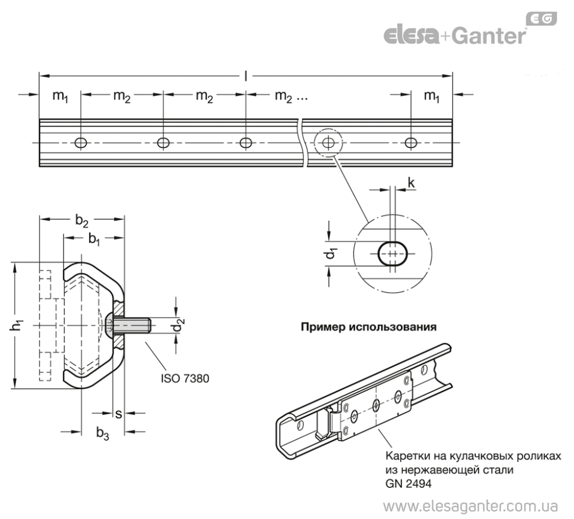

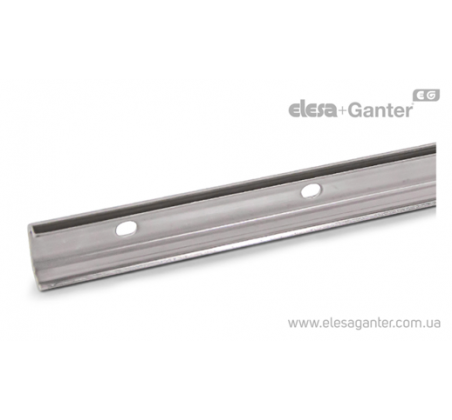

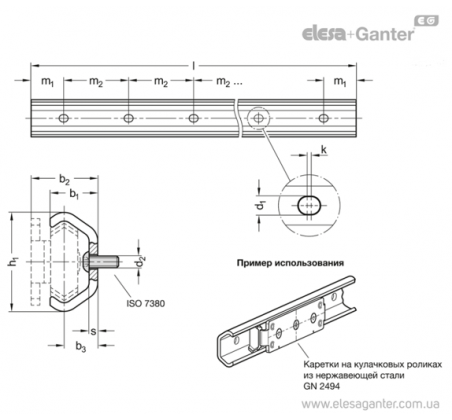

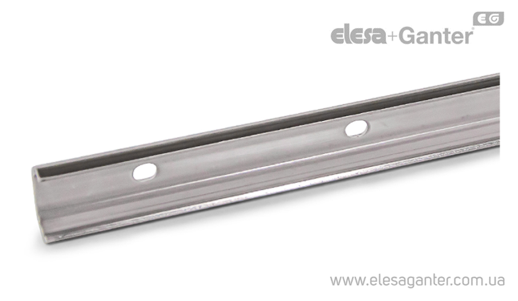

Рейкові лінійні напрямні L до 2,5 м з нержавіючої сталі для роликових систем GN 2494/GN 2426 гігієнічного стандарту GN 2492

Тип

• XL: Рейкова направляюча під ролики з фіксованими підшипниками з довгастими отворами
• Нержавіюча сталь AISI 316L
• Гладка поверхня

За запитом

Інші доступні довжини напрямних

• для h1 = 30: до 4000 мм
• для h1 = 45: до 5200 мм
• Інша відстань між отворами кріплення 1м / 2м

Максимальна швидкість ходу системи лінійних напрямних рейок із нержавіючої сталі – 1,5 м/с. Швидкість може збільшуватись до 2 м/с2. При використанні торцевих стопорів швидкість необхідно значно знизити до зупинки, щоб уникнути пошкодження

У ході монтажу потрібно використовувати всі монтажні отвори в напрямній та кріпильну різьблення на каретці з кулачковим роликом. Це забезпечить рівномірну передачу зусиль, що виникають при максимальному навантаженні FR/FA, на конструкцію, що несе. Відсутність кріпильних гвинтів відповідно знижує здатність навантаження.

Для монтажу кареток на кулачкових роликах можна використовувати різні гвинти з відповідним різьбленням. Дотримуйтесь максимальної глибини затягування різьблення «t». Для складання рейок використовуйте гвинти з плоскою напівкруглою головкою (ISO 7380), щоб уникнути зіткнення з кареткою на кулачкових роликах. Також допускається використання гвинтів із аналогічною або меншою висотою головки. Стандартно рекомендується при вказаному моменті затягування використовувати гвинти з нержавіючої сталі з класом міцності А2 або А4-70 або вище.

При використанні та складанні систем лінійних напрямних з нержавіючої сталі слід взяти до уваги наведені нижче вказівки з монтажу.

Вони дозволять забезпечити плавну та тиху роботу, низьке зношування та належне функціонування при тривалому використанні.

• Системи лінійних напрямних із нержавіючої сталі встановлюються, як правило, попарно. Навколишня конструкція повинна бути досить стабільна, наприклад, для мінімізації зведення геометричних відхилень, що виникають в результаті пружної деформації.
• Монтажні поверхні систем лінійних напрямних (напрямних та кареток на кулачкових роликах) повинні бути виставлені на одному рівні, паралельно та під правильними кутами, а також повинні бути правильно розташовані відносно один одного. Межа лінійної відстані бігунка встановлюється за допомогою зовнішніх стопорних елементів. У разі використання кількох стопорних елементів вони повинні спрацьовувати одночасно.
• Кріпильні отвори повинні влаштовуватися таким чином, щоб унеможливити скручування або деформацію напрямних з нержавіючої сталі під час монтажу.
• Після монтажу систем лінійних напрямних необхідно переконатися у плавності ходу. За наявності заїдання чи деформації причину необхідно виявити та усунути належним чином.

Максимальна вантажопідйомність системи лінійних напрямних відповідає використанню двох кареток на кулачкових роликах та обмежена стабільністю напрямної рейки. Загальна ширина і жорсткість конструкції також відіграють роль і можуть негативно позначитися на характеристиках вантажопідйомності та зношування.

Для досягнення зазначеного номінального навантаження FR встановіть каретку на кулачкових роликах так, щоб зусилля від навантаження припадало на той бік, з яким розташована найбільша кількість роликів. Щоб уникнути плутанини, вона позначена двома насічками на корпусі основи каретки.

Загальне навантаження FG має передаватися на каретку на кулачкових роликах без осьового зміщення. Слід уникати раптових поштовхів та струсу, а також вібрацій, що впливають на системи лінійних напрямних. Додаток або поглинання зусиль, що крутять, у напрямках MX і MZ через каретку на кулачкових роликах не передбачається.

Якщо необхідно перемістити важчий вантаж, можна використовувати додаткову опорну конструкцію (в напрямку FR) зовні напрямної, яка дозволить використовувати додаткові каретки на кулачкових роликах. Опора запобігає розбовтуванню та зісковзуванню напрямної. Проте, працездатність має бути перевірена на випробувальній установці.

• Для застосування з довгим шляхом переміщення на запит доступні напрямні загальною довжиною 5200 мм. Не розташовуйте послідовно кілька лінійних напрямних з кулачковими роликами для отримання більш довгого шляху переміщення, оскільки неможливо зберегти настановний люфт або попередній натяг каретки з кулачковими роликами на декількох напрямних.
• При необхідності напрямні можуть бути поділені на ділянки будь-якої довжини. При розпилюванні намагайтеся не пошкодити профіль поперечного перерізу. Рекомендується використовувати затискачі. Після різання з поверхні необхідно зняти задирки та зачистити перед нанесенням мастила на робочі поверхні.

Лінійні напрямні рейки використовують при температурі від –20 °С до +100 °C. Температурний діапазон обумовлений матеріалом скребків. Якщо вони не використовуються, діапазон розширюється до -40 °С до +100 °C (120 °С на короткий час), оскільки в такому випадку температура залежить від матеріалу ущільнювальних дисків кулачкових роликів

Перед першим використанням на робочі поверхні лінійних напрямних з кулачковими роликами та кареток на кулачкових роликах необхідно нанести велику кількість високоякісного консистентного мастила для роликових підшипників. Мастило потрібно рівномірно розподілити за допомогою пензля по всій поверхні напрямної. У нормальних умовах як мастило можна використовувати, наприклад, Shell Gadus S2 V220 або Klüberplex BE 31-222. У місцях контакту з їжею або лікарськими препаратами необхідно використовувати мастильний матеріал, схвалений FDA. Наприклад, Klüberfood NH1 94-301 або Klübersynth UH1 14-151.

Після напрацювання 50 км, через шість місяців або за аналогічних ознак забруднення або вицвітання мастила необхідно очистити напрямні та каретки на кулачкових роликах за допомогою чистої тканини і нанести нове мастило. При більшому псуванні інтервали між техобслуговуваннями слід скоротити. Забруднення можна запобігти, надавши відповідне покриття або оптимальне розміщення системи лінійних напрямних рейок.

Системи лінійних напрямних з нержавіючої сталі включають лінійні напрямні з кулачковими роликами з нержавіючої сталі GN 2494. Усі необхідні компоненти надаються у розібраному вигляді в індивідуальних упаковках.

Перед поставкою зазор між кареткою та рейкою заздалегідь не регулюється. При складанні встановлюйте каретку таким чином:

1. Переконайтеся, що доріжки кочення та напрямні ролики чисті.

2. Злегка послабте фіксуючий гвинт центрального регульованого ексцентрикового направляючого ролика і вставте каретку на кулачкових роликах у напрямну рейку без скребків (див. кроки 4 і 6).

3. Встановіть каретку на роликах на одному кінці напрямної.

4. Вставте ріжковий гайковий ключ між ексцентриковим роликом та кареткою на кулачкових роликах. За допомогою двох центруючих отворів зліва і праворуч від каретки на кулачкових роликах позначається положення робочої сторони для двох концентричних та опорних роликів.

5. Поворот ключа за годинниковою стрілкою притисне напрямний ролик до опорного каналу направляючої, що запобігає розхитування каретки. У разі надмірного затягування гвинтів тертя збільшиться і скоротиться термін служби виробу.

6. Притримуючи шарнірну опору ексцентрикового направляючого ролика на місці за допомогою гайкового ключа, з помірним зусиллям затягніть гвинт, що фіксує. Точніший момент затягування буде підтверджено пізніше.

7. Перемістіть каретку на кулачкових роликах у напрямній рейці та переконайтеся, що люфт або невеликий попередній натяг присутній по всій довжині направляючої. Каретка на кулачкових роликах повинна рухатися легко, без великого розхитування або натягу. Налаштуйте за потреби.

8. Затягніть фіксуючий гвинт З моментом затягування, зазначеним у таблиці (дотримуйтесь монтажної висоти h1). За допомогою ріжкового гайкового ключа утримуйте ексцентриковий напрямний ролик під кінцевим кутом, щоб уникнути випадкового регулювання. Також для фіксації гвинта на місці можна використовувати клеючу речовину.

9. Вставте скребки. Витягніть каретку на роликах і вставте її назад, щоб перевірити напрямки руху скребки. Скребки самостійно вирівнюються у процесі використання.

10. Запасні деталі:

• Кулачкові ролики з нержавіючої сталі GN 2496
• Скребки GN 2498
• Відкритий ключ GN 2424.1-13-15

Системи лінійних напрямних з нержавіючої сталі переважно встановлювати вертикально, попарно та з горизонтальним вирівнюванням. Це дозволить забезпечити максимальну стабільність і жорсткість кручення при невеликому монтажному просторі. Робочі характеристики в такому компонуванні оптимальні, а знос зводиться до мінімуму.

На відміну від телескопічних напрямних, системи лінійних напрямних можна використовувати у вертикальному положенні, оскільки завдяки відсутності конструкції кулькового сепаратора не виникає вислизання кулькових сепараторів. Необхідно враховувати лише напрямок програми навантаження для коректної установки каретки на кулачкових роликах у напрямних.

Горизонтальний монтаж рейок (у лежачому положенні) також можливий, але з деякими обмеженнями. Максимальне навантаження у разі вказується як номінальна навантаження FA. При небажаному поперечному перерізі рейки очікується, що більш високі зусилля призводять до розсування напрямних, внаслідок чого може відбуватися зіткнення кареток на кулачкових роликах з головками монтажних гвинтів. У разі сумнівів перевірте функціонування напрямних у тестовій збірці.

Лінійні напрямні з кулачковими роликами з нержавіючої сталі GN 2492 можуть використовуватися разом з каретками на кулачкових роликах з нержавіючої сталі GN 2496 для побудови лінійних ліній напрямних.

Ці компактні блоки використовуються, наприклад, в машинобудівній та верстатобудівній галузі, в транспортувальному та будівельному обладнанні, як опора розсувних дверей, або для забезпечення лінійного переміщення виробничого та станційного обладнання. Устаткування виготовлене з матеріалу, який може використовуватися в особливо агресивних середовищах, наприклад, у хімічній, фармацевтичній, медичній або харчовій обробній галузі промисловості.

Системи лінійних напрямних зазвичай монтуються парами з горизонтальним центруванням, вертикально (див. малюнок) або перпендикулярно. Напрямні монтуються на праву або ліву сторону виробу.
