Системы линейных направляющих GN 1490-NI
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

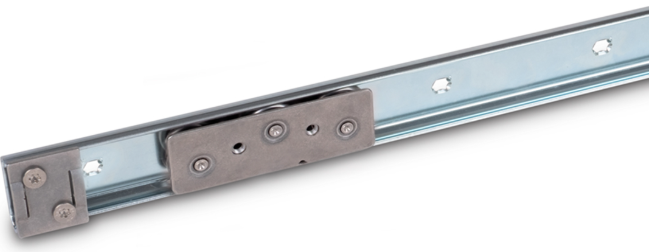

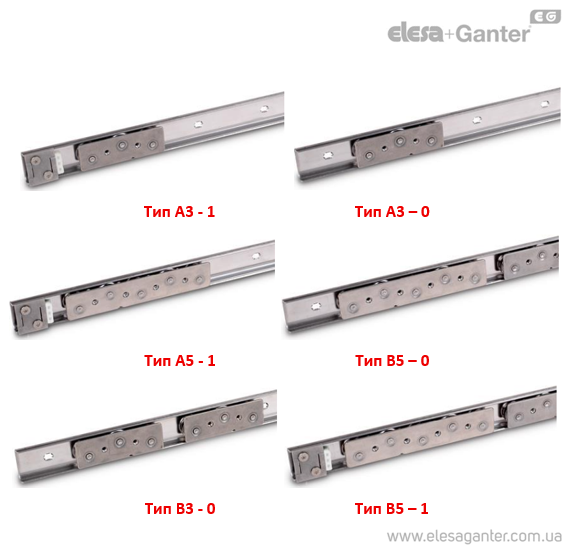

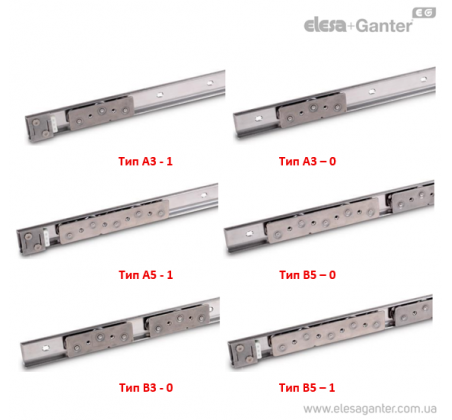

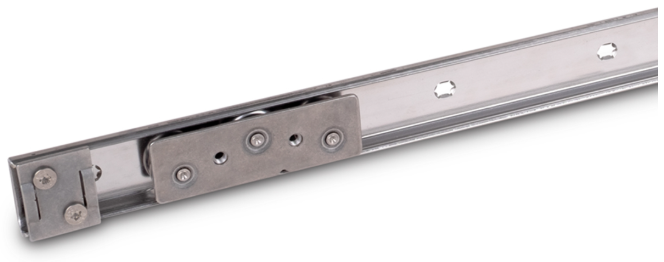

GN 1490-NI Системы линейных направляющих. Нержавеющая сталь
| Артікул | FA на каретку на кулачковых роликах в N | FR на каретку на кулачковых роликах в N | l2 Каретка накулачковых роликах | l1 ±1 | h2 | b | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 1490-29-1034-A3-0-NI | 175 | 425 | 92 | 1034 | 23 | 29 | 29 | Так |
9104
|
|||
| GN 1490-29-1034-A3-1-NI | 175 | 425 | 92 | 1034 | 23 | 29 | 29 |
Під замовлення
|
10650
|
|||
| GN 1490-29-1034-A3-2-NI | 175 | 425 | 92 | 1034 | 23 | 29 | 29 |
Під замовлення
|
12199
|
|||
| GN 1490-29-1034-A5-0-NI | 350 | 650 | 158 | 1034 | 23 | 29 | 29 |
Під замовлення
|
10897
|
|||
| GN 1490-29-1034-A5-1-NI | 350 | 650 | 158 | 1034 | 23 | 29 | 29 |
Під замовлення
|
12443
|
|||
| GN 1490-29-1034-A5-2-NI | 350 | 650 | 158 | 1034 | 23 | 29 | 29 |
Під замовлення
|
13991
|
|||
| GN 1490-29-1034-B3-0-NI | 175 | 425 | 92 | 1034 | 23 | 29 | 29 |
Під замовлення
|
12907
|
|||
| GN 1490-29-1034-B3-1-NI | 175 | 425 | 92 | 1034 | 23 | 29 | 29 |
Під замовлення
|
14455
|
|||
| GN 1490-29-1034-B3-2-NI | 175 | 425 | 92 | 1034 | 23 | 29 | 29 |
Під замовлення
|
16001
|
|||
| GN 1490-29-1034-B5-0-NI | 350 | 650 | 158 | 1034 | 23 | 29 | 29 |
Під замовлення
|
16491
|
|||
| GN 1490-29-1034-B5-1-NI | 350 | 650 | 158 | 1034 | 23 | 29 | 29 |
Під замовлення
|
18038
|
|||
| GN 1490-29-1034-B5-2-NI | 350 | 650 | 158 | 1034 | 23 | 29 | 29 |
Під замовлення
|
19586
|
|||
| GN 1490-29-1194-A3-0-NI | 175 | 425 | 92 | 1194 | 23 | 29 | 29 |
Під замовлення
|
9271
|
|||
| GN 1490-29-1194-A3-1-NI | 175 | 425 | 92 | 1194 | 23 | 29 | 29 |
Під замовлення
|
10819
|
|||
| GN 1490-29-1194-A3-2-NI | 175 | 425 | 92 | 1194 | 23 | 29 | 29 |
Під замовлення
|
12366
|
|||
| GN 1490-29-1194-A5-0-NI | 350 | 650 | 158 | 1194 | 23 | 29 | 29 |
Під замовлення
|
11064
|
|||
| GN 1490-29-1194-A5-1-NI | 350 | 650 | 158 | 1194 | 23 | 29 | 29 |
Під замовлення
|
12611
|
|||
| GN 1490-29-1194-A5-2-NI | 350 | 650 | 158 | 1194 | 23 | 29 | 29 |
Під замовлення
|
14157
|
|||
| GN 1490-29-1194-B3-0-NI | 175 | 425 | 92 | 1194 | 23 | 29 | 29 |
Під замовлення
|
13074
|
|||
| GN 1490-29-1194-B3-1-NI | 175 | 425 | 92 | 1194 | 23 | 29 | 29 |
Під замовлення
|
14623
|
|||
| GN 1490-29-1194-B3-2-NI | 175 | 425 | 92 | 1194 | 23 | 29 | 29 | Так |
16169
|
|||
| GN 1490-29-1194-B5-0-NI | 350 | 650 | 158 | 1194 | 23 | 29 | 29 |
Під замовлення
|
16659
|
|||
| GN 1490-29-1194-B5-1-NI | 350 | 650 | 158 | 1194 | 23 | 29 | 29 |
Під замовлення
|
18206
|
|||
| GN 1490-29-1194-B5-2-NI | 350 | 650 | 158 | 1194 | 23 | 29 | 29 |
Під замовлення
|
19755
|
|||
| GN 1490-29-1434-A3-0-NI | 175 | 425 | 92 | 1434 | 23 | 29 | 29 |
Під замовлення
|
9529
|
|||
| GN 1490-29-1434-A3-1-NI | 175 | 425 | 92 | 1434 | 23 | 29 | 29 |
Під замовлення
|
11078
|
|||
| GN 1490-29-1434-A3-2-NI | 175 | 425 | 92 | 1434 | 23 | 29 | 29 |
Під замовлення
|
12624
|
|||
| GN 1490-29-1434-A5-0-NI | 350 | 650 | 158 | 1434 | 23 | 29 | 29 |
Під замовлення
|
11322
|
|||
| GN 1490-29-1434-A5-1-NI | 350 | 650 | 158 | 1434 | 23 | 29 | 29 |
Під замовлення
|
12870
|
|||
| GN 1490-29-1434-A5-2-NI | 350 | 650 | 158 | 1434 | 23 | 29 | 29 |
Під замовлення
|
14417
|
|||
| GN 1490-29-1434-B3-0-NI | 175 | 425 | 92 | 1434 | 23 | 29 | 29 |
Під замовлення
|
13332
|
|||
| GN 1490-29-1434-B3-1-NI | 175 | 425 | 92 | 1434 | 23 | 29 | 29 |
Під замовлення
|
14881
|
|||
| GN 1490-29-1434-B3-2-NI | 175 | 425 | 92 | 1434 | 23 | 29 | 29 |
Під замовлення
|
16428
|
|||
| GN 1490-29-1434-B5-0-NI | 350 | 650 | 158 | 1434 | 23 | 29 | 29 |
Під замовлення
|
16917
|
|||
| GN 1490-29-1434-B5-1-NI | 350 | 650 | 158 | 1434 | 23 | 29 | 29 |
Під замовлення
|
18465
|
|||
| GN 1490-29-1434-B5-2-NI | 350 | 650 | 158 | 1434 | 23 | 29 | 29 |
Під замовлення
|
20012
|
|||
