Артікул

l₁

l₃

l₂ +₂/-₂

Fs На пару в Н за ₁₀ ₀₀₀ цикл

Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

В наявності

Ціна

GN 1404-300-E-3-ZB

300*

490

205

780

600

Так

2009 грн

Детальніше

GN 1404-300-E-3-ZB

Характеристики:

l₁

300*
l₃

490
l₂ +₂/-₂

205
Fs На пару в Н за ₁₀ ₀₀₀ цикл

780
Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

600

2009 грн

Так

До кошику

GN 1404-350-E-3-ZB

350*

574

239

630

490

Так

2193 грн

Детальніше

GN 1404-350-E-3-ZB

Характеристики:

l₁

350*
l₃

574
l₂ +₂/-₂

239
Fs На пару в Н за ₁₀ ₀₀₀ цикл

630
Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

490

2193 грн

Так

До кошику

GN 1404-400-E-3-ZB

400*

674

289

540

420

Так

2390 грн

Детальніше

GN 1404-400-E-3-ZB

Характеристики:

l₁

400*
l₃

674
l₂ +₂/-₂

289
Fs На пару в Н за ₁₀ ₀₀₀ цикл

540
Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

420

2390 грн

Так

До кошику

GN 1404-450-E-3-ZB

450*

774

460

360

Так

2448 грн

Детальніше

GN 1404-450-E-3-ZB

Характеристики:

l₁

450*
l₃

774
l₂ +₂/-₂

39
Fs На пару в Н за ₁₀ ₀₀₀ цикл

460
Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

360

2448 грн

Так

До кошику

GN 1404-500-E-3-ZB

500*

858

373

540

420

Так

2613 грн

Детальніше

GN 1404-500-E-3-ZB

Характеристики:

l₁

500*
l₃

858
l₂ +₂/-₂

373
Fs На пару в Н за ₁₀ ₀₀₀ цикл

540
Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

420

2613 грн

Так

До кошику

GN 1404-600-E-3-ZB

600*

1042

457

560

430

Так

3403 грн

Детальніше

GN 1404-600-E-3-ZB

Характеристики:

l₁

600*
l₃

1042
l₂ +₂/-₂

457
Fs На пару в Н за ₁₀ ₀₀₀ цикл

560
Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

430

3403 грн

Так

До кошику

GN 1404-700-E-3-ZB

700*

1226

541

560

430

Так

3682 грн

Детальніше

GN 1404-700-E-3-ZB

Характеристики:

l₁

700*
l₃

1226
l₂ +₂/-₂

541
Fs На пару в Н за ₁₀ ₀₀₀ цикл

560
Fs На пару в Н за ₁₀₀ ₀₀₀ цикл

430

3682 грн

Так

До кошику

GN 1440

Висувні направляючі для стелажів з несучою здатністю до 3250 H, L до 1500

Гумовим упором, без фіксації/фіксація у засунутому/висунутому/обох положеннях

Перегляд

GN 2404

Висувні лінійні направляючі з регулюванням ходу для висувних дверей

Часткове висунення, термооброблена сталь. Ціна за шт

Перегляд

GN 1408

Телескопічні направляючі з повним висуненням L до 700, F до 250 Н

Оцинкування, упор та фіксація в засунутому положенні, функція зняття

Перегляд

GN 1418

Телескопічні направляючі з механізмом висування при натисканні L до 650 F до 430 Н

М'який упор, фіксація, від'єднання.

Перегляд

GN 1404

Телескопічні напрямні з частковим висуненням L до 541, F до 780 Н

Оцинкування, гумовий упор та фіксатор у засунутому положенні

Перегляд

GN 1490

Безлюфтові системи лінійних напрямних L до 2м F до 650 Н під одну/дві каретки з 3/5 роликами, з кінцевими упорами/без

Сталь/нержавіюча сталь

Перегляд

GN 1400

Телескопічні напрямні з частковим висуненням L до 370, F до 280 Н

Профіль оцинкована сталь

Перегляд

GN 1430

Висувні направляючі для важких та глибоких ящиків з повним висуненням L до 1250, F до 2120 Н

М'які упори, фіксація положення

Перегляд

GN 1422

Телескопічні напрямні для важких ящиків з повним висуванням та механізмом автоматичного повернення L до 800, F до 1290 Н

М'які упори

Перегляд

GN 1426

Двосторонні телескопічні направляючі з повним висуванням в обидві сторони та несучою здатністю до 1380 Н, L до 815

М'які кінцеві упори

Перегляд

GN 2402

Лінійні напрямні без висування каретки для рухомих підвісних систем

Напрямна та бігунок термооброблена сталь

Перегляд

GN 1420

Телескопічні направляючі для високих навантажень з повним висуненням L до 576, F до 1290 Н

М'який упор, фіксація, від'єднання

Перегляд

GN 1412

Телескопічні направляючі з механізмом автоматичного повернення L до 700, F до 430 Н

З упором та фіксацією в засунутому положенні, з функцією від'єднання

Перегляд

GN 2410

Висувні лінійні направляючі з повним висуванням, герметична спарена конфігурація

Осьове/радіальне навантаження, здвоєні каретки, сталь оцинкована

Перегляд

GN 1410

Телескопічні напрямні 3х секційні L до 800, F до 510 Н

З гумовим кінцевим упором та фіксацією в засунутому положенні, з функцією від'єднання

Перегляд

GN 1414

Висувні системи для ящиків з механізмом автоматичного повернення, що амортизує, L до 650, F до 360 Н

М'який упор, фіксація, від'єднання

Перегляд

GN 1424

Телескопічні направляючі з амортизуючими механізмами та системою автоматичного повернення L до 700, F до 750 Н

М'які упори

Перегляд

GN 1450

Телескопічні направляючі з нержавіючої сталі з повним висуненням L до 600, F до 510 Н

М'які упори, фіксація, від'єднання

Перегляд

GN 1432

Телескопічні направляючі з повним висуненням, механізмом автоматичного повернення для важких вантажів L до 800, F до 2300 Н

М'які упори

Перегляд

GN 2408

Подвійні висувні лінійні направляючі підвищеної міцності

Повне висування, бігунок під різний монтаж, оцинкування

Перегляд

GN 2406

Висувні санки лінійного переміщення двох стороньої дії для тонких зазорів

З S-подібним проміжним профілем, повне висування, напрямна та бігунок сталь

Перегляд

Стандарт	Характеристики компонентов
	без резинового упора	резиновые концевые упоры	Стопор сзади	Стопор сзади	Замок сзади	Замок спереди	Замок сзади и спереди	Механизм автоматического возврата, с тормозом / без тормоза	Выдвижение в обе стороны
	Резиновые концевые упоры	в полностью выдвинутом и полностью задвинутом положениях	Тип Е	функция отсоединения Тип F	Тип М	Тип K	Тип Q	Механизм автоматического возврата, с тормозом / без тормоза	Выдвижение в обе стороны
GN 1400	×	-	-	-	-	-	-	-	-
GN 1404	-	×	×	-	-	-	-	-	-
GN 1410	-	×	-	×	-	-	-	-	-
GN 1412	-	×	-	×	-	-	-	×	-
GN 1422	-	×	×	-	-	-	-	-	-
GN 1424	-	×	-	-	-	-	-	×	-
GN 1426	-	×	-	-	-	-	-	×	-
GN 1430	-	×	-	-	-	-	-	-	×
GN 1432	-	×	×	-	-	-	-	-	-
GN 1440 \| Tип B	-	×	-	-	-	-	-	×	-
GN 1440 \| Tип M	-	×	-	-	×	-	-	-	-
GN 1440 \| Tип K	-	×	-	-	-	×	-	-	-
GN 1440 \| Tип Q	-	×	-	-	-	-	×	-	-
GN 1450	-	×	-	×	-	-	-	-	-
GN 1460	-	×	-	×	-	-	-	-	-

Стандарт	Тип выдвижения	Допустимая нагрузка	Базовая длина	Материал	Крепление	-	-
	Частичное выдвижение T	на па́ру, за 10 000 циклов	во втянутом положении	Steel ST	Простые сквозные отверстия	Развальцованные отверстия	Внешняя: простые отверстия, внутренняя:
	Полное выдвижение\|b bb\|	в Н	в мм	Нержавеющая сталь NI	(ID № 1)	(ID № 2)	потайные отверстия (арт. № 3)
GN 1400	T	280	300 - 500	ST	×	-	-
GN 1404	T	780	300 - 700	ST	-	-	×
GN 1410	V	510	250 - 800	ST	×	-	-
GN 1412	V	430	300 - 700	ST	×	-	-
GN 1422	V	1290	300 - 1200	ST	-	×	-
GN 1424	V	1290	300 - 800	ST	-	×	-
GN 1426	V	750	350 - 700	ST	-	×	-
GN 1430	V	1380	500 - 800	ST	-	×	-
GN 1432	V	2120	400 - 1200	ST	-	×	-
GN 1440 \| Tип B	V	2300	400 - 800	ST	×	-	-
GN 1440 \| Tип M	V	3100	300 - 1500	ST	×	-	-
GN 1440 \| Tип K	V	3100	300 - 1500	ST	×	-	-
GN 1440 \| Tип Q	V	3100	300 - 1500	ST	×	-	-
GN 1450	V	510	300 - 600	NI	×	-	-
GN 1460	V	1290	250 - 800	NI	-	×	-

l₁	a₂	a₃	a₄	a₅	a₆
300	135	199	231	-	-
350	135	231	263	-	-
400	135	295	327	-	-
450	135	327	359	-	-
500	167	295	327	391	423
600	167	359	391	487	519
700	199	391	423	583	615

l₁	i₂	i₃	i₄
300	72	136	168
350	104	168	200
400	104	200	264
450	104	200	296
500	136	232	328
600	168	296	424
700	168	328	520

Обозначение – стандарт	Внешняя направляющая	Внутренняя направляющая
Винты с потайной головкой Phillips \| DIN 965	M4	M4
Винты с потайной головкой Phillips \| DIN 7997	Размер 3,5 / 4	Размер 3,5

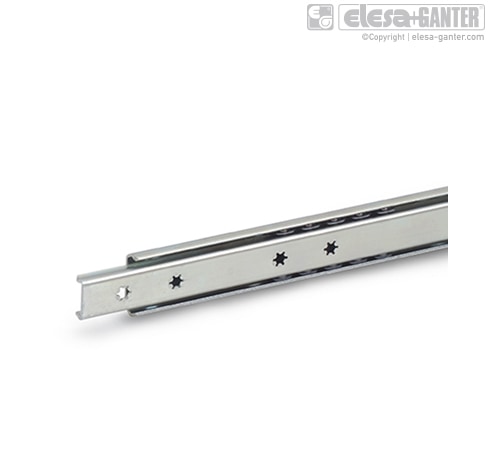

Телескопічні напрямні з частковим висуненням L до 541, F до 780 Н GN 1404

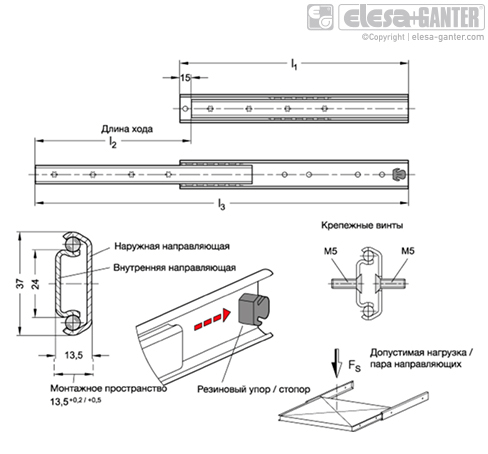

Монтажные отверстия – внешняя направляющая

Монтажные отверстия – внутренняя направляющая

Крепежные винты
