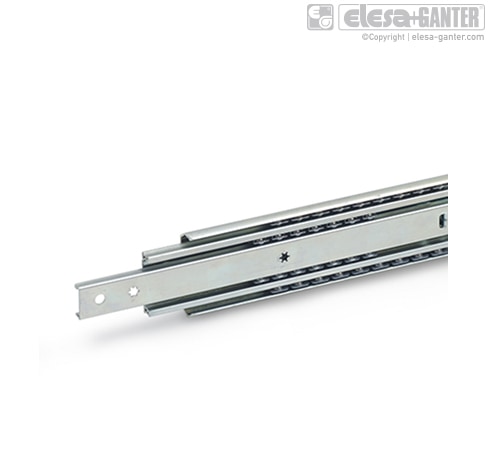

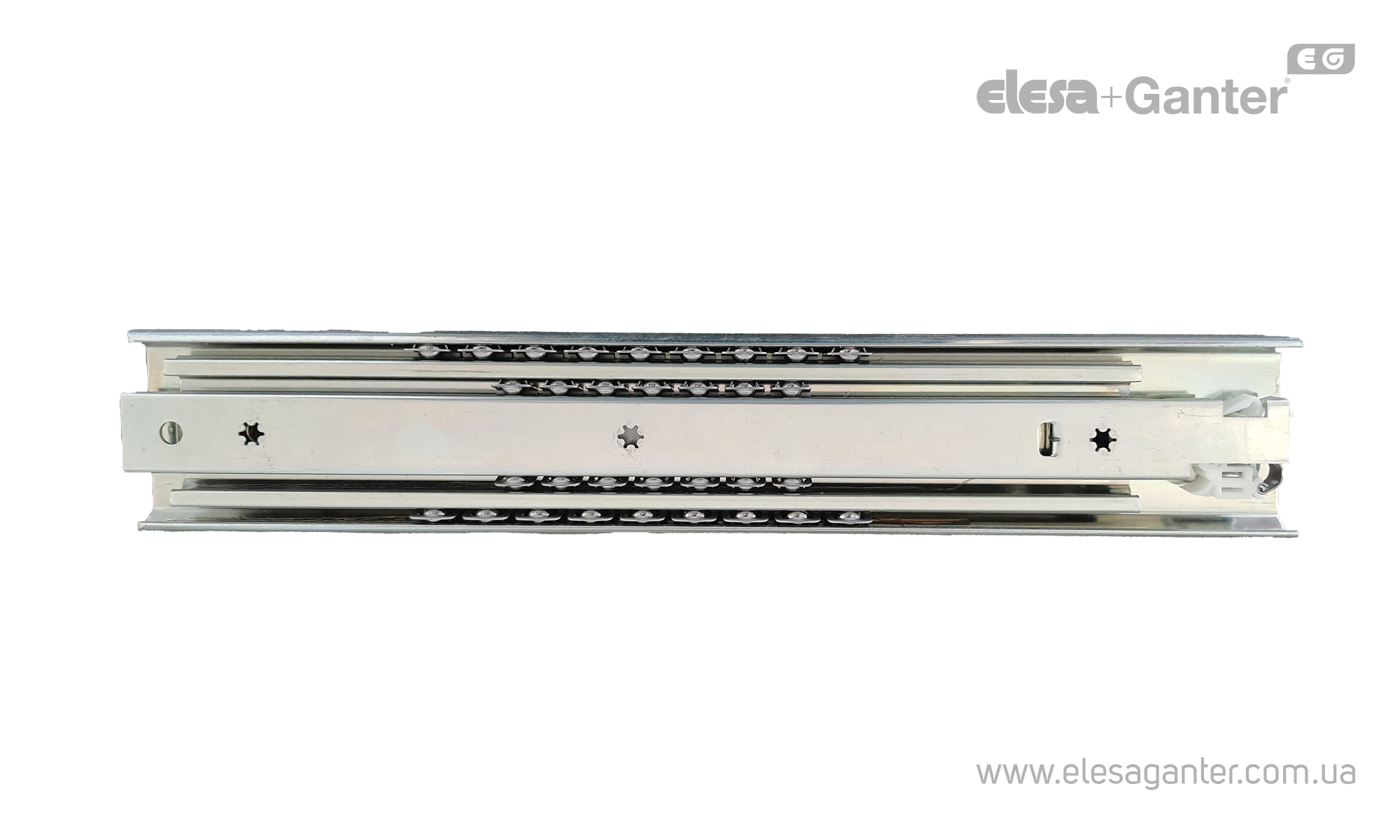

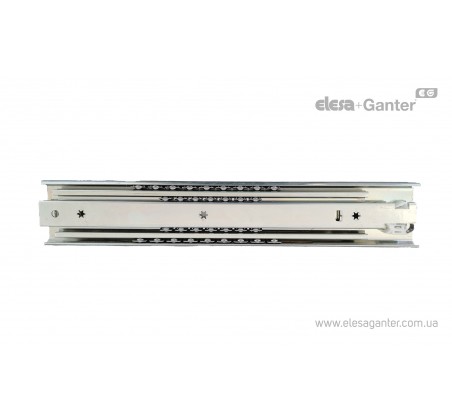

Телескопічні напрямні з повним висуненням, механізмом автоматичного повернення для важких вантажів L до 800, F до 2300 Н GN 1432
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 1432 М'які упори. Ціна за пару
| Артікул | l1 | l3 | l2 +4/-4 | Fs На пару в Н за 10 000 цикл | Fs На пару в Н за 100 000 цикл | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|
| GN 1432-400-B-2-ZB | 400* | 800 | 400 | 1700 | 1030 | Так |
7828
|
|||
| GN 1432-450-B-2-ZB | 450* | 900 | 450 | 1900 | 1160 | Так |
8116
|
|||
| GN 1432-500-B-2-ZB | 500* | 1000 | 500 | 2120 | 1250 | Так |
8383
|
|||
| GN 1432-550-B-2-ZB | 550* | 1100 | 550 | 2300 | 1400 | Так |
8644
|
|||
| GN 1432-600-B-2-ZB | 600* | 1200 | 600 | 2300 | 1450 | Так |
8908
|
|||
| GN 1432-700-B-2-ZB | 700* | 1400 | 700 | 2280 | 1450 | Так |
9568
|
|||
| GN 1432-800-B-2-ZB | 800* | 1600 | 800 | 2190 | 1550 | Так |
9970
|
Характеристики
Тип
Тип B: з гумовим кінцевим упором
Артикул
№ 2: кріплення на наскрізні отвори розвальцьовані
Профіль напрямної
Оцинкована сталь, з блакитною пасивацією ZB
Підшипники
Роликопідшипникова сталь, загартована
Кульковий сепаратор
сталь оцинкована
Гумові кінцеві упори
Пластик/еластомір
Механізм автоматичного повернення
Нержавіюча сталь/пластик
Робоча температура від -20 до 100 °C

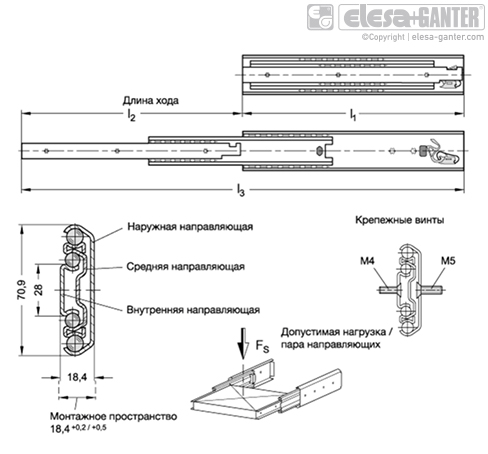

Монтажні отвори
Монтажні отвори – зовнішня напрямна
| l1 | a3 | a4 | a5 | a6 |
| 400 | 288 | 320 | - | - |
| 450 | 288 | 320 | - | - |
| 500 | 352 | 384 | - | - |
| 550 | 352 | 384 | - | - |
| 600 | 448 | 480 | - | - |
| 700 | 448 | 480 | - | - |
| 800 | 384 | 416 | 672 | 704 |
Монтажні отвори – внутрішня напрямна
| l1 | i2 | i3 | i4 |
| 400 | 173 | 333 | - |
| 450 | 205 | 397 | - |
| 500 | 237 | 461 | - |
| 550 | 269 | 493 | - |
| 600 | 173 | 301 | 557 |
| 700 | 173 | 333 | 653 |
| 800 | 205 | 397 | 749 |
Кріпильні гвинти
Для ефективного гасіння зазначених навантажень FS, що виникають у конструкції, необхідно вкручувати гвинти у всі наскрізні отвори зовнішніх і внутрішніх напрямних. В іншому випадку скоротиться несуча здатність компонентів. Для кріплення можна використовувати гвинти таких типів:
| Позначення – стандарт | зовнішня напрямна | Внутрішня напрямна |
| гвинти з потаємною головкою Phillips | DIN 965 | M5 | M4 |
| гвинти з потаємною головкою Phillips | DIN 7997 | Розмір 5 | Розмір 4/4,5 |
особливості та сфери застосування
Телескопічні напрямні GN 1432 з механізмом автоматичного повернення встановлюються вертикально та попарно. Довжина ходу l1 частини, що висувається, становить близько 100% її номінальної довжини (повне висування).
Телескопічні напрямні поставляються попарно. Через механічну конструкцію вони можуть встановлюватися на висування як праворуч, так і зліва. Всі отвори монтажу легко доступні через допоміжні отвори. Показані тільки монтажні отвори, проте можуть бути інші, пов'язані з процесом виробництва, отвори.
За окремим замовленням
- напрямні іншої довжини з іншими відстанями між монтажними отворами
- інші опції приєднання
- з фіксаторами (у повністю висунутому положенні)
- інша обробка поверхонь
- опорні кронштейни
Телескопічні напрямні – характеристики компонентів
| Стандарт | Характеристики компонентов | ||||||||
| без резинового упора | с резиновым концевым упором | Стопор сзади | Стопор сзади | Замок сзади | Замок спереди | Замок сзади и спереди | Механизм автоматического возврата, с тормозом / без тормоза | Выдвижение в обе стороны | |
| Резиновые концевые упоры | в полностью выдвинутом и полностью задвинутом положениях | Тип Е | функция отсоединения Тип F | Тип М | Тип K | Тип Q | |||
| GN 1400 | × | - | - | - | - | - | - | - | - |
| GN 1404 | - | × | × | - | - | - | - | - | - |
| GN 1410 | - | × | - | × | - | - | - | - | - |
| GN 1412 | - | × | - | × | - | - | - | × | - |
| GN 1422 | - | × | × | - | - | - | - | - | - |
| GN 1424 | - | × | - | - | - | - | - | × | - |
| GN 1426 | - | × | - | - | - | - | - | × | - |
| GN 1430 | - | × | - | - | - | - | - | - | × |
| GN 1432 | - | × | × | - | - | - | - | - | - |
| GN 1440 | Tип B | - | × | - | - | - | - | - | × | - |
| GN 1440 | Tип M | - | × | - | - | × | - | - | - | - |
| GN 1440 | Tип K | - | × | - | - | - | × | - | - | - |
| GN 1440 | Tип Q | - | × | - | - | - | - | × | - | - |
| GN 1450 | - | × | - | × | - | - | - | - | - |
| GN 1460 | - | × | - | × | - | - | - | - | - |
Телескопічні напрямні – типи
| Стандарт | Тип выдвижения | Грузоподъёмность | Базовая длина | Материал | Крепление | - | - |
| Частичное выдвижение T | на па́ру, за 10 000 циклов | во втянутом положении | Steel ST | Простые сквозные отверстия | Развальцованные отверстия | Внешняя: простые отверстия, внутренняя: | |
| Полное выдвижение|b bb| | в Н | в мм | Нержавеющая сталь NI | (ID № 1) | (ID № 2) | потайные отверстия (арт. № 3) | |
| GN 1400 | T | 280 | 300 - 500 | ST | × | - | - |
| GN 1404 | T | 780 | 300 - 700 | ST | - | - | × |
| GN 1410 | V | 510 | 250 - 800 | ST | × | - | - |
| GN 1412 | V | 430 | 300 - 700 | ST | × | - | - |
| GN 1422 | V | 1290 | 300 - 1200 | ST | - | × | - |
| GN 1424 | V | 1290 | 300 - 800 | ST | - | × | - |
| GN 1426 | V | 750 | 350 - 700 | ST | - | × | - |
| GN 1430 | V | 1380 | 500 - 800 | ST | - | × | - |
| GN 1432 | V | 2120 | 400 - 1200 | ST | - | × | - |
| GN 1440 | Tип B | V | 2300 | 400 - 800 | ST | × | - | - |
| GN 1440 | Tип M | V | 3100 | 300 - 1500 | ST | × | - | - |
| GN 1440 | Tип K | V | 3100 | 300 - 1500 | ST | × | - | - |
| GN 1440 | Tип Q | V | 3100 | 300 - 1500 | ST | × | - | - |
| GN 1450 | V | 510 | 300 - 600 | NI | × | - | - |
| GN 1460 | V | 1290 | 250 - 800 | NI | - | × | - |
