Кутові коннектори вакуумних присосок VPA-F-L

Друк

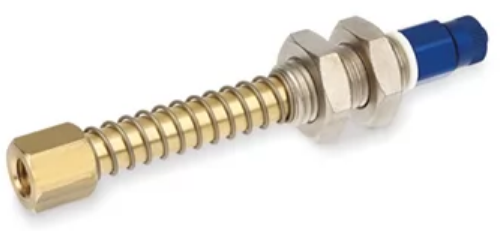

VPA-F

Кріплення під вакуумні присоски

З'єднання з внутрішнім різьбленням, спеціальний швидкий монтаж

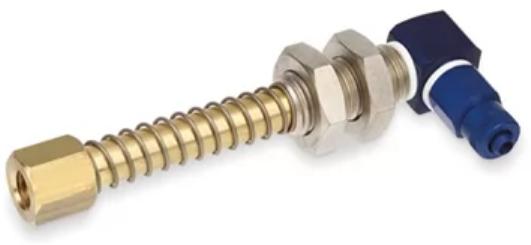

VPA-F-L

Кутові коннектори вакуумних присосок

З'єднання з внутрішнім різьбленням, швидкороз'ємний L-подібний монтаж

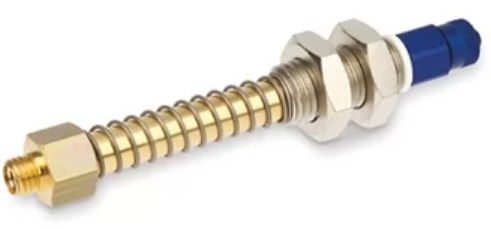

VPA-M

З'єднувач для вакуумних присосок

З'єднання із зовнішнім різьбленням, прямим швидкодіючим фітингом

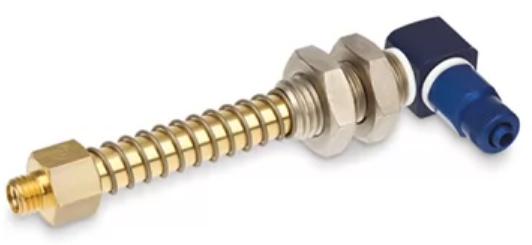

VPA-M-L

Кріплення вакуумних присосок кутове

З'єднання із зовнішнім різьбленням, L-подібним швидкодіючим фітингом

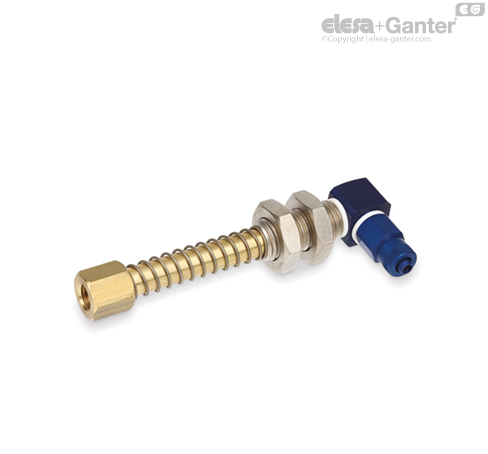

Кутові коннектори вакуумних присосок VPA-F-L – фото 1

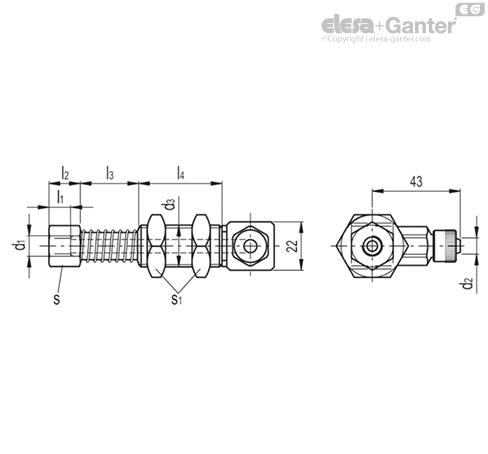

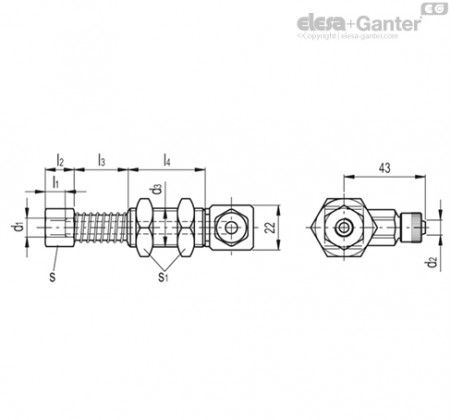

Кутові коннектори вакуумних присосок VPA-F-L – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

VPA-F-L З'єднання з внутрішнім різьбленням, швидкороз'ємний L-подібний монтаж

Артікул
Артікул	d₂*	s₁	d₁	l₁	d₃	l₂	s	l₃	l₄	В наявності	Ціна
VPA-08-28-G1/8-F-L	6	30	G1/8	8	M20	15	17	28	40	Так	3725 грн	Детальніше
VPA-08-28-G1/8-F-L Характеристики: d₂* 6 s₁ 30 d₁ G1/8 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 28 l₄ 40 3725 грн Так До кошику
VPA-08-65-G1/8-F-L	6	30	G1/8	8	M20	15	17	65	40	Під замовлення	3905 грн	Детальніше
VPA-08-65-G1/8-F-L Характеристики: d₂* 6 s₁ 30 d₁ G1/8 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 65 l₄ 40 3905 грн Під замовлення До кошику
VPA-08-95-G1/8-F-L	6	30	G1/8	8	M20	15	17	95	40	Під замовлення	4082 грн	Детальніше
VPA-08-95-G1/8-F-L Характеристики: d₂* 6 s₁ 30 d₁ G1/8 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 95 l₄ 40 4082 грн Під замовлення До кошику
VPA-10-28-G1/4-F-L	6	30	G1/4	8	M20	20	17	28	40	Так	3868 грн	Детальніше
VPA-10-28-G1/4-F-L Характеристики: d₂* 6 s₁ 30 d₁ G1/4 l₁ 8 d₃ M20 l₂ 20 s 17 l₃ 28 l₄ 40 3868 грн Так До кошику
VPA-10-65-G1/4-F-L	6	30	G1/4	8	M20	20	17	65	40	Під замовлення	4047 грн	Детальніше
VPA-10-65-G1/4-F-L Характеристики: d₂* 6 s₁ 30 d₁ G1/4 l₁ 8 d₃ M20 l₂ 20 s 17 l₃ 65 l₄ 40 4047 грн Під замовлення До кошику
VPA-10-95-G1/4-F-L	6	30	G1/4	8	M20	20	17	95	40	Під замовлення	4227 грн	Детальніше
VPA-10-95-G1/4-F-L Характеристики: d₂* 6 s₁ 30 d₁ G1/4 l₁ 8 d₃ M20 l₂ 20 s 17 l₃ 95 l₄ 40 4227 грн Під замовлення До кошику
VPA-11-28-M12-F-L	6	30	M12	8	M20	20	17	28	40	Під замовлення	3868 грн	Детальніше
VPA-11-28-M12-F-L Характеристики: d₂* 6 s₁ 30 d₁ M12 l₁ 8 d₃ M20 l₂ 20 s 17 l₃ 28 l₄ 40 3868 грн Під замовлення До кошику
VPA-11-65-M12-F-L	6	30	M12	8	M20	20	17	65	40	Під замовлення	4047 грн	Детальніше
VPA-11-65-M12-F-L Характеристики: d₂* 6 s₁ 30 d₁ M12 l₁ 8 d₃ M20 l₂ 20 s 17 l₃ 65 l₄ 40 4047 грн Під замовлення До кошику
VPA-11-95-M12-F-L	6	30	M12	8	M20	20	17	95	40	Під замовлення	4227 грн	Детальніше
VPA-11-95-M12-F-L Характеристики: d₂* 6 s₁ 30 d₁ M12 l₁ 8 d₃ M20 l₂ 20 s 17 l₃ 95 l₄ 40 4227 грн Під замовлення До кошику
VPA-12-28-G3/8-F-L	6	30	G3/8	8	M20	25	17	28	40	Під замовлення	3868 грн	Детальніше
VPA-12-28-G3/8-F-L Характеристики: d₂* 6 s₁ 30 d₁ G3/8 l₁ 8 d₃ M20 l₂ 25 s 17 l₃ 28 l₄ 40 3868 грн Під замовлення До кошику
VPA-12-65-G3/8-F-L	6	30	G3/8	8	M20	25	17	65	40	Під замовлення	4047 грн	Детальніше
VPA-12-65-G3/8-F-L Характеристики: d₂* 6 s₁ 30 d₁ G3/8 l₁ 8 d₃ M20 l₂ 25 s 17 l₃ 65 l₄ 40 4047 грн Під замовлення До кошику
VPA-12-95-G3/8-F-L	6	30	G3/8	8	M20	25	17	95	40	Під замовлення	4227 грн	Детальніше
VPA-12-95-G3/8-F-L Характеристики: d₂* 6 s₁ 30 d₁ G3/8 l₁ 8 d₃ M20 l₂ 25 s 17 l₃ 95 l₄ 40 4227 грн Під замовлення До кошику

характеристики

Матеріал
Латунний стрижень.
Сталеві пружини.
Оцинкована нарізна муфта та шестигранні гайки.
Швидкодіючий фітинг із синього анодованого алюмінію.
Стандартні виконання
VPA-F-L: з'єднання з внутрішнім різьбленням і L-подібним швидкодіючим фітингом.

особливості та сфери застосування

Кріплення для вакуумних присосок VPA складаються з:

латунного стрижня для кріплення вакуумної присоски;

сталевий нарізний муфти з двома шестигранними гайками для швидкого з'єднання кріплення вакуумної присоски з автоматичним пристроєм;

пружини для пом'якшення впливу вакуумної присоски та одночасної підтримки постійного тиску з утримуваним вантажем;

швидкодіючого фітинга для з'єднання із вакуумною трубкою.

Ефективний хід пружини залежить від довжини (l3) стрижня, зокрема:

16 мм для довжини 28 мм;

49 мм для довжини 65 мм;

74 мм для довжини 95 мм.

Сумісні із пластмасовим шлангом діаметром 6x8.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

VPA.pdf
