З'єднувач для вакуумних присосок VPA-M

Друк

VPA-F

Кріплення під вакуумні присоски

З'єднання з внутрішнім різьбленням, спеціальний швидкий монтаж

VPA-F-L

Кутові коннектори вакуумних присосок

З'єднання з внутрішнім різьбленням, швидкороз'ємний L-подібний монтаж

VPA-M

З'єднувач для вакуумних присосок

З'єднання із зовнішнім різьбленням, прямим швидкодіючим фітингом

VPA-M-L

Кріплення вакуумних присосок кутове

З'єднання із зовнішнім різьбленням, L-подібним швидкодіючим фітингом

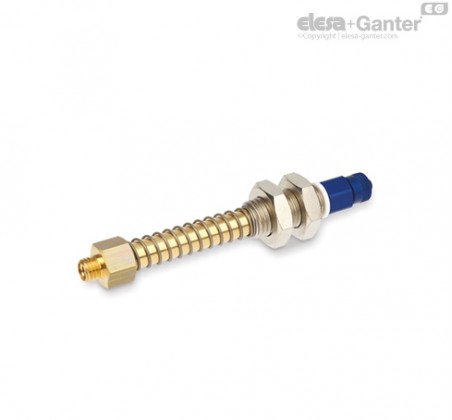

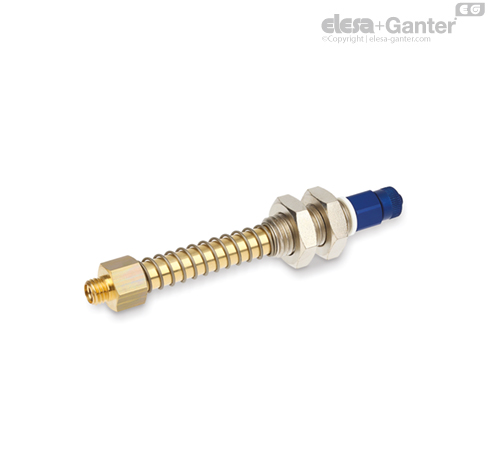

З'єднувач для вакуумних присосок VPA-M – фото 1

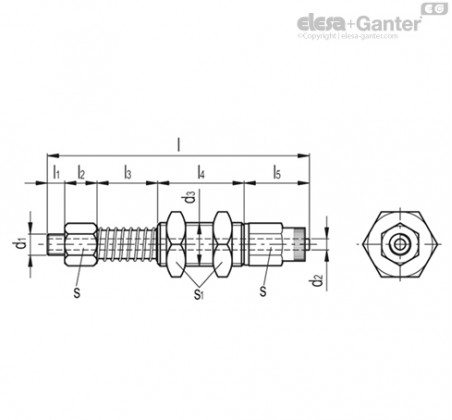

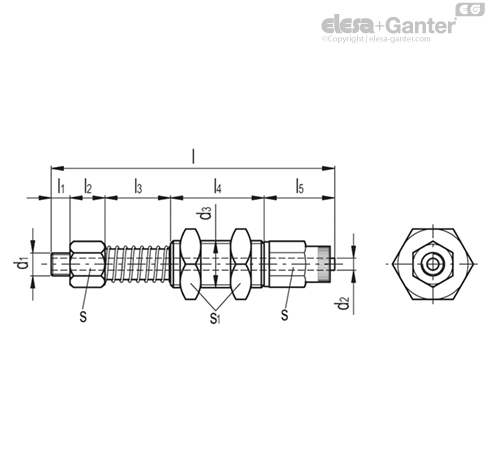

З'єднувач для вакуумних присосок VPA-M – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

VPA-M З'єднання із зовнішнім різьбленням, прямим швидкодіючим фітингом

Артікул
Артікул	d₂*	s₁	d₁	l	l₁	d₃	l₂	s	l₃	l₄	l₅	В наявності	Ціна
VPA-08-28-G1/8-M	6	30	G1/8	123	8	M20	15	17	28	40	32	Під замовлення	3151 грн	Детальніше
VPA-08-28-G1/8-M Характеристики: d₂* 6 s₁ 30 d₁ G1/8 l 123 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 28 l₄ 40 l₅ 32 3151 грн Під замовлення До кошику
VPA-08-65-G1/8-M	6	30	G1/8	160	8	M20	15	17	65	40	32	Так	3331 грн	Детальніше
VPA-08-65-G1/8-M Характеристики: d₂* 6 s₁ 30 d₁ G1/8 l 160 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 65 l₄ 40 l₅ 32 3331 грн Так До кошику
VPA-08-95-G1/8-M	6	30	G1/8	190	8	M20	15	17	95	40	32	Під замовлення	3511 грн	Детальніше
VPA-08-95-G1/8-M Характеристики: d₂* 6 s₁ 30 d₁ G1/8 l 190 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 95 l₄ 40 l₅ 32 3511 грн Під замовлення До кошику
VPA-10-28-G1/4-M	6	30	G1/4	123	8	M20	15	17	28	40	32	Так	3295 грн	Детальніше
VPA-10-28-G1/4-M Характеристики: d₂* 6 s₁ 30 d₁ G1/4 l 123 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 28 l₄ 40 l₅ 32 3295 грн Так До кошику
VPA-10-65-G1/4-M	6	30	G1/4	160	8	M20	15	17	65	40	32	Під замовлення	3473 грн	Детальніше
VPA-10-65-G1/4-M Характеристики: d₂* 6 s₁ 30 d₁ G1/4 l 160 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 65 l₄ 40 l₅ 32 3473 грн Під замовлення До кошику
VPA-10-95-G1/4-M	6	30	G1/4	190	8	M20	15	17	95	40	32	Під замовлення	3653 грн	Детальніше
VPA-10-95-G1/4-M Характеристики: d₂* 6 s₁ 30 d₁ G1/4 l 190 l₁ 8 d₃ M20 l₂ 15 s 17 l₃ 95 l₄ 40 l₅ 32 3653 грн Під замовлення До кошику
VPA-11-28-M12-M	6	30	M12	124	9	M20	15	17	28	40	32	Під замовлення	3295 грн	Детальніше
VPA-11-28-M12-M Характеристики: d₂* 6 s₁ 30 d₁ M12 l 124 l₁ 9 d₃ M20 l₂ 15 s 17 l₃ 28 l₄ 40 l₅ 32 3295 грн Під замовлення До кошику
VPA-11-65-M12-M	6	30	M12	161	9	M20	15	17	65	40	32	Під замовлення	3473 грн	Детальніше
VPA-11-65-M12-M Характеристики: d₂* 6 s₁ 30 d₁ M12 l 161 l₁ 9 d₃ M20 l₂ 15 s 17 l₃ 65 l₄ 40 l₅ 32 3473 грн Під замовлення До кошику
VPA-11-95-M12-M	6	30	M12	191	9	M20	15	17	95	40	32	Під замовлення	3653 грн	Детальніше
VPA-11-95-M12-M Характеристики: d₂* 6 s₁ 30 d₁ M12 l 191 l₁ 9 d₃ M20 l₂ 15 s 17 l₃ 95 l₄ 40 l₅ 32 3653 грн Під замовлення До кошику
VPA-12-28-G3/8-M	6	30	G3/8	125	10	M20	15	17	28	40	32	Так	3295 грн	Детальніше
VPA-12-28-G3/8-M Характеристики: d₂* 6 s₁ 30 d₁ G3/8 l 125 l₁ 10 d₃ M20 l₂ 15 s 17 l₃ 28 l₄ 40 l₅ 32 3295 грн Так До кошику
VPA-12-65-G3/8-M	6	30	G3/8	162	10	M20	15	17	65	40	32	Під замовлення	3473 грн	Детальніше
VPA-12-65-G3/8-M Характеристики: d₂* 6 s₁ 30 d₁ G3/8 l 162 l₁ 10 d₃ M20 l₂ 15 s 17 l₃ 65 l₄ 40 l₅ 32 3473 грн Під замовлення До кошику
VPA-12-95-G3/8-M	6	30	G3/8	192	10	M20	15	17	95	40	32	Під замовлення	3653 грн	Детальніше
VPA-12-95-G3/8-M Характеристики: d₂* 6 s₁ 30 d₁ G3/8 l 192 l₁ 10 d₃ M20 l₂ 15 s 17 l₃ 95 l₄ 40 l₅ 32 3653 грн Під замовлення До кошику

характеристики

Матеріал
Латунний стрижень.
Сталеві пружини.
Оцинкована нарізна муфта та шестигранні гайки.
Швидкодіючий фітинг із синього анодованого алюмінію.
Стандартні виконання
VPA-M: з'єднання із зовнішнім різьбленням та прямим швидкодіючим фітингом.

особливості та сфери застосування

Кріплення для вакуумних присосок VPA складаються з:

латунного стрижня для кріплення вакуумної присоски;

сталевий нарізний муфти з двома шестигранними гайками для швидкого з'єднання кріплення вакуумної присоски з автоматичним пристроєм;

пружини для пом'якшення впливу вакуумної присоски та одночасної підтримки постійного тиску з утримуваним вантажем;

швидкодіючого фітинга для з'єднання із вакуумною трубкою.

Ефективний хід пружини залежить від довжини (l3) стрижня, зокрема:

16 мм для довжини 28 мм;

49 мм для довжини 65 мм;

74 мм для довжини 95 мм.

Сумісні із пластмасовим шлангом діаметром 6x8.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

VPA.pdf
