Регульовані опорні підп'ятники із нержавіючої сталі GN 43-X

Друк

GN 43-S/SK

Регульюючі опори з нержавіючої сталі

Зовнішній шестигранник в основі, з гайкою/без гайки, з підкладкою/без

GN 43-T/TK

Регульовані ніжки із нержавіючої сталі

Лиска під ключ в основі, з контргайкою/без, протиковзка основа/без

GN 43-U/UK

Регульовані опори корозійностійкі

З лисою в основі і торцевий шестигранник верхньої частини шпильки, з гайкою/без, з підкладкою/без

GN 43-V/VK

Ніжки для обладнання із нержавіючої сталі

Квадрат в основі і шестигранник у верхній частині, з контргайкою/без, з підкладкою/без

GN 43-W

Регульовані опори закритого типу із нержавіючої сталі

З регульованою муфтою, що закриває різьблення, з лискою під ключ у підставі, з підкладкою/без

GN 43-X

Регульовані опорні підп'ятники із нержавіючої сталі

Зовнішній шестигранник із внутрішнім різьбленням, з підкладкою/без

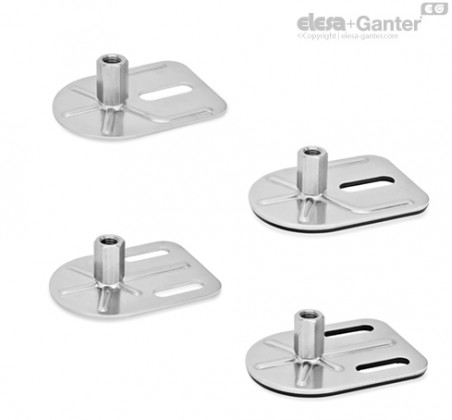

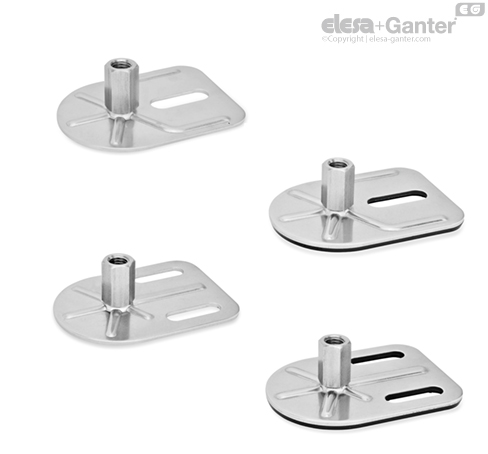

Регульовані опорні підп'ятники із нержавіючої сталі GN 43-X – фото 1

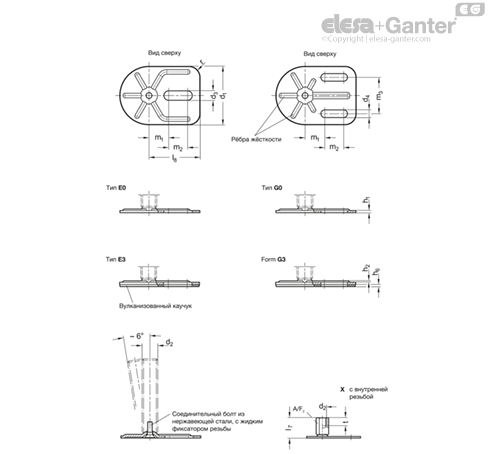

Регульовані опорні підп'ятники із нержавіючої сталі GN 43-X – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 43-X Зовнішній шестигранник із внутрішнім різьбленням, з підкладкою/без

Артікул
Артікул	d₁	A/F ₇	d₂	d₃	h₂	m₁	Статическая нагрузкав кН	d₄	m₂	r	t	h₁	l₈	h₆	l₇	m₃	В наявності	Ціна
GN 43-80-M10-29-E0-X	80	14	M 10	13	1.3	27	14	-	26	15	10	3	70	-	29	-	Так	804 грн	Детальніше
GN 43-80-M10-29-E0-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 10 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 14 d₄ - m₂ 26 r 15 t 10 h₁ 3 l₈ 70 h₆ - l₇ 29 m₃ - 804 грн Так До кошику
GN 43-80-M10-29-E3-X	80	14	M 10	13	1.3	27	14	-	26	15	10	3	70	3	29	-	Так	1440 грн	Детальніше
GN 43-80-M10-29-E3-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 10 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 14 d₄ - m₂ 26 r 15 t 10 h₁ 3 l₈ 70 h₆ 3 l₇ 29 m₃ - 1440 грн Так До кошику
GN 43-80-M10-29-G0-X	80	14	M 10	-	1.3	27	14	10.5	26	15	10	3	70	-	29	50	Так	814 грн	Детальніше
GN 43-80-M10-29-G0-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 10 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 14 d₄ 10.5 m₂ 26 r 15 t 10 h₁ 3 l₈ 70 h₆ - l₇ 29 m₃ 50 814 грн Так До кошику
GN 43-80-M10-29-G3-X	80	14	M 10	-	1.3	27	14	10.5	26	15	10	3	70	3	29	50	Так	1434 грн	Детальніше
GN 43-80-M10-29-G3-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 10 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 14 d₄ 10.5 m₂ 26 r 15 t 10 h₁ 3 l₈ 70 h₆ 3 l₇ 29 m₃ 50 1434 грн Так До кошику
GN 43-80-M12-32-E0-X	80	17	M 12	13	1.3	27	20	-	26	15	12	3	70	-	32	-	Так	831 грн	Детальніше
GN 43-80-M12-32-E0-X Характеристики: d₁ 80 A/F ₇ 17 d₂ M 12 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - m₂ 26 r 15 t 12 h₁ 3 l₈ 70 h₆ - l₇ 32 m₃ - 831 грн Так До кошику
GN 43-80-M12-32-E3-X	80	17	M 12	13	1.3	27	20	-	26	15	12	3	70	3	32	-	Так	1464 грн	Детальніше
GN 43-80-M12-32-E3-X Характеристики: d₁ 80 A/F ₇ 17 d₂ M 12 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - m₂ 26 r 15 t 12 h₁ 3 l₈ 70 h₆ 3 l₇ 32 m₃ - 1464 грн Так До кошику
GN 43-80-M12-32-G0-X	80	17	M 12	-	1.3	27	20	10.5	26	15	12	3	70	-	32	50	Так	838 грн	Детальніше
GN 43-80-M12-32-G0-X Характеристики: d₁ 80 A/F ₇ 17 d₂ M 12 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 m₂ 26 r 15 t 12 h₁ 3 l₈ 70 h₆ - l₇ 32 m₃ 50 838 грн Так До кошику
GN 43-80-M12-32-G3-X	80	17	M 12	-	1.3	27	20	10.5	26	15	12	3	70	3	32	50	Так	1454 грн	Детальніше
GN 43-80-M12-32-G3-X Характеристики: d₁ 80 A/F ₇ 17 d₂ M 12 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 m₂ 26 r 15 t 12 h₁ 3 l₈ 70 h₆ 3 l₇ 32 m₃ 50 1454 грн Так До кошику
GN 43-80-M16-38-E0-X	80	22	M 16	13	1.3	27	20	-	26	15	16	3	70	-	38	-	Так	899 грн	Детальніше
GN 43-80-M16-38-E0-X Характеристики: d₁ 80 A/F ₇ 22 d₂ M 16 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - m₂ 26 r 15 t 16 h₁ 3 l₈ 70 h₆ - l₇ 38 m₃ - 899 грн Так До кошику
GN 43-80-M16-38-E3-X	80	22	M 16	13	1.3	27	20	-	26	15	16	3	70	3	38	-	Так	1531 грн	Детальніше
GN 43-80-M16-38-E3-X Характеристики: d₁ 80 A/F ₇ 22 d₂ M 16 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - m₂ 26 r 15 t 16 h₁ 3 l₈ 70 h₆ 3 l₇ 38 m₃ - 1531 грн Так До кошику
GN 43-80-M16-38-G0-X	80	22	M 16	-	1.3	27	20	10.5	26	15	16	3	70	-	38	50	Так	910 грн	Детальніше
GN 43-80-M16-38-G0-X Характеристики: d₁ 80 A/F ₇ 22 d₂ M 16 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 m₂ 26 r 15 t 16 h₁ 3 l₈ 70 h₆ - l₇ 38 m₃ 50 910 грн Так До кошику
GN 43-80-M16-38-G3-X	80	22	M 16	-	1.3	27	20	10.5	26	15	16	3	70	3	38	50	Так	1511 грн	Детальніше
GN 43-80-M16-38-G3-X Характеристики: d₁ 80 A/F ₇ 22 d₂ M 16 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 m₂ 26 r 15 t 16 h₁ 3 l₈ 70 h₆ 3 l₇ 38 m₃ 50 1511 грн Так До кошику
GN 43-80-M20-45-E0-X	80	27	M 20	13	1.3	27	20	-	26	15	20	3	70	-	45	-	Так	1063 грн	Детальніше
GN 43-80-M20-45-E0-X Характеристики: d₁ 80 A/F ₇ 27 d₂ M 20 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - m₂ 26 r 15 t 20 h₁ 3 l₈ 70 h₆ - l₇ 45 m₃ - 1063 грн Так До кошику
GN 43-80-M20-45-E3-X	80	27	M 20	13	1.3	27	20	-	26	15	20	3	70	3	45	-	Так	1699 грн	Детальніше
GN 43-80-M20-45-E3-X Характеристики: d₁ 80 A/F ₇ 27 d₂ M 20 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - m₂ 26 r 15 t 20 h₁ 3 l₈ 70 h₆ 3 l₇ 45 m₃ - 1699 грн Так До кошику
GN 43-80-M20-45-G0-X	80	27	M 20	-	1.3	27	20	10.5	26	15	20	3	70	-	45	50	Так	1076 грн	Детальніше
GN 43-80-M20-45-G0-X Характеристики: d₁ 80 A/F ₇ 27 d₂ M 20 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 m₂ 26 r 15 t 20 h₁ 3 l₈ 70 h₆ - l₇ 45 m₃ 50 1076 грн Так До кошику
GN 43-80-M20-45-G3-X	80	27	M 20	-	1.3	27	20	10.5	26	15	20	3	70	3	45	50	Так	1679 грн	Детальніше
GN 43-80-M20-45-G3-X Характеристики: d₁ 80 A/F ₇ 27 d₂ M 20 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 m₂ 26 r 15 t 20 h₁ 3 l₈ 70 h₆ 3 l₇ 45 m₃ 50 1679 грн Так До кошику
GN 43-80-M8-26-E0-X	80	14	M 8	13	1.3	27	8	-	26	15	8	3	70	-	26	-	Так	822 грн	Детальніше
GN 43-80-M8-26-E0-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 8 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 8 d₄ - m₂ 26 r 15 t 8 h₁ 3 l₈ 70 h₆ - l₇ 26 m₃ - 822 грн Так До кошику
GN 43-80-M8-26-E3-X	80	14	M 8	13	1.3	27	8	-	26	15	8	3	70	3	26	-	Так	1459 грн	Детальніше
GN 43-80-M8-26-E3-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 8 d₃ 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 8 d₄ - m₂ 26 r 15 t 8 h₁ 3 l₈ 70 h₆ 3 l₇ 26 m₃ - 1459 грн Так До кошику
GN 43-80-M8-26-G0-X	80	14	M 8	-	1.3	27	8	10.5	26	15	8	3	70	-	26	50	Так	845 грн	Детальніше
GN 43-80-M8-26-G0-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 8 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 8 d₄ 10.5 m₂ 26 r 15 t 8 h₁ 3 l₈ 70 h₆ - l₇ 26 m₃ 50 845 грн Так До кошику
GN 43-80-M8-26-G3-X	80	14	M 8	-	1.3	27	8	10.5	26	15	8	3	70	3	26	50	Так	1445 грн	Детальніше
GN 43-80-M8-26-G3-X Характеристики: d₁ 80 A/F ₇ 14 d₂ M 8 d₃ - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 8 d₄ 10.5 m₂ 26 r 15 t 8 h₁ 3 l₈ 70 h₆ 3 l₇ 26 m₃ 50 1445 грн Так До кошику

Характеристики

Типи (за типами опор)
Тип E0: без гумової підкладки, з одним довгим отвором
Тип E3: з гумовою підкладкою, вулканізованою, чорного кольору, з одним довгим отвором
Тип G0: без гумової підкладки, з 2 довгастими отворами
Тип G3: з гумовою підкладкою, вулканізованою, чорного кольору, з 2 довгастими отворами
Варіант виконання втулка
Варіант X: Зовнішній шестигранник із внутрішнім різьбленням
Опорна пластина, гладка відшліфована
Нержавіюча сталь AISI 304
Різьбова шестигранна втулка
Нержавіюча сталь AISI 303
Гумова підкладка, вулканізована
чорний колір, NBR (Perbunan®)
Твердість за Шором А 70 ± 5

особливості та сфери застосування

Регульовані опори GN 43 призначені для використання у агресивних умовах навколишнього середовища. Різні комбінації опор та варіантів виконання різьбового штока дозволяють застосовувати дані регульовані опори у будь-якій ітуації.

Кріплення регульованих опор до монтажної поверхні за допомогою фіксуючого виступу забезпечує запобігання боковому зміщенню. Крім того, моделі із гумовою підкладкою захищають чутливі поверхні.

Регульовані опори поставляються повністю зібраному вигляді і є нерозбірними.

Номінальне навантаження регульованих опор

d1	-	-	d2	Статическая нагрузка в кН	-	-	-	-
GN 41 / GN 44	GN 43 / GN 45	GN 43	-	Варианты исполнения резьбового стержня	-	-	-	-
-	Каплевидная форма	Прямоугольна форма	-	S / SK	T / TK и U / UK	V / VK	W	X
40	-	-	M 8	8	-	-	-	8
40	-	-	M 10	12	-	-	-	12
40	-	-	M 12	12	-	-	-	12
40	-	-	M 16	-	12	-	-	12
50	50	-	M 8	8	-	-	-	8
50	50	-	M 10	14	-	-	-	14
50	50	-	M 12	14	-	-	-	14
50	50	-	M 16	-	14	-	-	14
60	60	-	M 8	8	-	-	-	8
60	60	-	M 10	14	-	-	-	14
60	60	-	M 12	16	-	-	-	16
60	60	-	M 16	-	16	16	16	16
80	80	80	M 8	8	-	-	-	8
80	80	80	M 10	14	-	-	-	14
80	80	80	M 12	20	-	-	-	20
80	80	80	M 16	-	20	20	20	20
80	80	80	M 20	-	20	20	20	20
80	80	80	M 24	-	22	22	22	-

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно до опорної пластини (без гумової підкладки). Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують здатність регулювального шпинделя, що несе, і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм2.

Дані, зазначені стосовно міцності, є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань у плані якості.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для поставленої мети використання. Чинники довкілля можуть проводити зазначені значення.

Варіанти виконання різьбового стрижня

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 43.p.pdf

Залиште відгук про товар!

Типи підп'ятника

Тип E0: без гумової підкладки, з одним довгим отвором
Тип E3: з гумовою підкладкою, вулканізованою, чорного кольору, з одним довгим отвором
