GN 43-W

Регульовані опори закритого типу із нержавіючої сталі

З регульованою муфтою, що закриває різьблення, з лискою під ключ у підставі, з підкладкою/без

GN 43-X

Регульовані опорні підп'ятники із нержавіючої сталі

Зовнішній шестигранник із внутрішнім різьбленням, з підкладкою/без

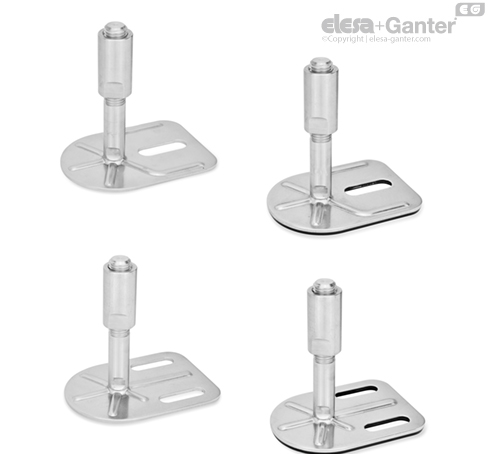

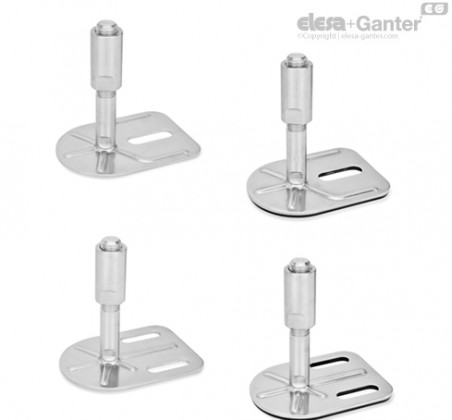

Регульовані опори закритого типу із нержавіючої сталі GN 43-W – фото 1

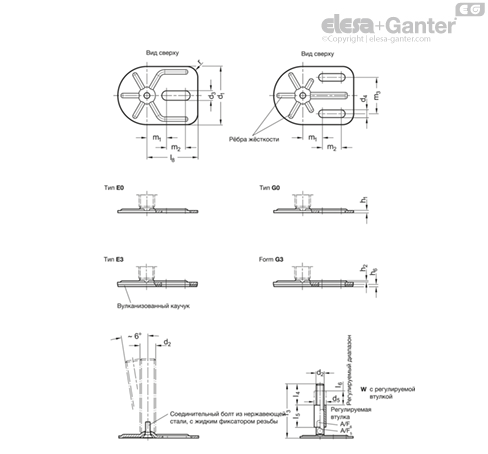

Регульовані опори закритого типу із нержавіючої сталі GN 43-W – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 43-W З регульованою муфтою, що закриває різьблення, з лискою під ключ у підставі, з підкладкою/без

Артікул
Артікул	d₁	d₂	A/F ₆	d₃	h₂	m₁	Статическая нагрузкав кН	d₄	d₅	l₃	l₄	m₂	r	h₁	l₆	l₈	A/F ₅	l₅	h₆	m₃	В наявності	Ціна
GN 43-80-M16-110-E0-W	80	M 16	20	13	1.3	27	20	-	24	110	45	26	15	3	29	70	12	45	-	-	Так	2230 грн	Детальніше
GN 43-80-M16-110-E0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 110 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ - 2230 грн Так До кошику
GN 43-80-M16-110-E3-W	80	M 16	20	13	1.3	27	20	-	24	110	45	26	15	3	29	70	12	45	3	-	Так	2922 грн	Детальніше
GN 43-80-M16-110-E3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 110 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ - 2922 грн Так До кошику
GN 43-80-M16-110-G0-W	80	M 16	20	-	1.3	27	20	10.5	24	110	45	26	15	3	29	70	12	45	-	50	Так	2219 грн	Детальніше
GN 43-80-M16-110-G0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 110 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ 50 2219 грн Так До кошику
GN 43-80-M16-110-G3-W	80	M 16	20	-	1.3	27	20	10.5	24	110	45	26	15	3	29	70	12	45	3	50	Так	2922 грн	Детальніше
GN 43-80-M16-110-G3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 110 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ 50 2922 грн Так До кошику
GN 43-80-M16-135-E0-W	80	M 16	20	13	1.3	27	20	-	24	135	45	26	15	3	29	70	12	45	-	-	Так	2284 грн	Детальніше
GN 43-80-M16-135-E0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 135 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ - 2284 грн Так До кошику
GN 43-80-M16-135-E3-W	80	M 16	20	13	1.3	27	20	-	24	135	45	26	15	3	29	70	12	45	3	-	Так	2993 грн	Детальніше
GN 43-80-M16-135-E3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 135 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ - 2993 грн Так До кошику
GN 43-80-M16-135-G0-W	80	M 16	20	-	1.3	27	20	10.5	24	135	45	26	15	3	29	70	12	45	-	50	Так	2285 грн	Детальніше
GN 43-80-M16-135-G0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 135 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ 50 2285 грн Так До кошику
GN 43-80-M16-135-G3-W	80	M 16	20	-	1.3	27	20	10.5	24	135	45	26	15	3	29	70	12	45	3	50	Так	2993 грн	Детальніше
GN 43-80-M16-135-G3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 135 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ 50 2993 грн Так До кошику
GN 43-80-M16-160-E0-W	80	M 16	20	13	1.3	27	20	-	24	160	45	26	15	3	29	70	12	45	-	-	Так	2354 грн	Детальніше
GN 43-80-M16-160-E0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 160 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ - 2354 грн Так До кошику
GN 43-80-M16-160-E3-W	80	M 16	20	13	1.3	27	20	-	24	160	45	26	15	3	29	70	12	45	3	-	Так	3054 грн	Детальніше
GN 43-80-M16-160-E3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 160 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ - 3054 грн Так До кошику
GN 43-80-M16-160-G0-W	80	M 16	20	-	1.3	27	20	10.5	24	160	45	26	15	3	29	70	12	45	-	50	Так	2355 грн	Детальніше
GN 43-80-M16-160-G0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 160 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ 50 2355 грн Так До кошику
GN 43-80-M16-160-G3-W	80	M 16	20	-	1.3	27	20	10.5	24	160	45	26	15	3	29	70	12	45	3	50	Так	3068 грн	Детальніше
GN 43-80-M16-160-G3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 160 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ 50 3068 грн Так До кошику
GN 43-80-M16-185-E0-W	80	M 16	20	13	1.3	27	20	-	24	185	45	26	15	3	29	70	12	45	-	-	Так	2443 грн	Детальніше
GN 43-80-M16-185-E0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 185 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ - 2443 грн Так До кошику
GN 43-80-M16-185-E3-W	80	M 16	20	13	1.3	27	20	-	24	185	45	26	15	3	29	70	12	45	3	-	Так	3139 грн	Детальніше
GN 43-80-M16-185-E3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> 13 h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ - d₅ 24 l₃ 185 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ - 3139 грн Так До кошику
GN 43-80-M16-185-G0-W	80	M 16	20	-	1.3	27	20	10.5	24	185	45	26	15	3	29	70	12	45	-	50	Так	2430 грн	Детальніше
GN 43-80-M16-185-G0-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 185 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ - m₃ 50 2430 грн Так До кошику
GN 43-80-M16-185-G3-W	80	M 16	20	-	1.3	27	20	10.5	24	185	45	26	15	3	29	70	12	45	3	50	Так	3138 грн	Детальніше
GN 43-80-M16-185-G3-W Характеристики: d<sub>1</sub> 80 d₂ M 16 A/F ₆ 20 d<sub>3</sub> - h₂ 1.3 m₁ 27 Статическая нагрузкав кН 20 d₄ 10.5 d₅ 24 l₃ 185 l₄ 45 m₂ 26 r 15 h₁ 3 l₆ 29 l₈ 70 A/F ₅ 12 l₅ 45 h₆ 3 m₃ 50 3138 грн Так До кошику

Характеристики

Типи підп'ятника
Тип E0: без гумової підкладки, з одним довгим отвором
Тип E3: з гумовою підкладкою, вулканізованою, чорного кольору, з одним довгим отвором
Тип G0: без гумової підкладки, з 2 довгастими отворами
Тип G3: з гумовою підкладкою, вулканізованою, чорного кольору, з 2 довгастими отворами
Варіант виконання (гвинт)
Варіант виконання W: з регульованою муфтою, нарізане різьблення, лиска під ключ в основі
Опорна пластина, гладка відшліфована
Нержавіюча сталь AISI 304
Різьбовий стрижень
Нержавіюча сталь AISI 303
Гумова підкладка, вулканізована
чорний колір, NBR (Perbunan®)
Твердість за Шором А 70 ± 5

Варіанти виконання різьбового стрижня

особливості та сфери застосування

Регульовані опори GN 43 призначені для використання у агресивних умовах навколишнього середовища. Різні комбінації опор та варіантів виконання різьбового штока дозволяють застосовувати дані регульовані опори у будь-якій ітуації.

Кріплення регульованих опор до монтажної поверхні за допомогою фіксуючого виступу забезпечує запобігання боковому зміщенню. Крім того, моделі із гумовою підкладкою захищають чутливі поверхні.

Регульовані опори поставляються повністю зібраному вигляді і є нерозбірними.

Номінальне навантаження регульованих опор

d1	-	-	d2	Статическая нагрузка в кН	-	-	-	-
GN 41 / GN 44	GN 43 / GN 45	GN 43	-	Варианты исполнения резьбового стержня	-	-	-	-
-	Каплевидная форма	Прямоугольна форма	-	S / SK	T / TK и U / UK	V / VK	W	X
40	-	-	M 8	8	-	-	-	8
40	-	-	M 10	12	-	-	-	12
40	-	-	M 12	12	-	-	-	12
40	-	-	M 16	-	12	-	-	12
50	50	-	M 8	8	-	-	-	8
50	50	-	M 10	14	-	-	-	14
50	50	-	M 12	14	-	-	-	14
50	50	-	M 16	-	14	-	-	14
60	60	-	M 8	8	-	-	-	8
60	60	-	M 10	14	-	-	-	14
60	60	-	M 12	16	-	-	-	16
60	60	-	M 16	-	16	16	16	16
80	80	80	M 8	8	-	-	-	8
80	80	80	M 10	14	-	-	-	14
80	80	80	M 12	20	-	-	-	20
80	80	80	M 16	-	20	20	20	20
80	80	80	M 20	-	20	20	20	20
80	80	80	M 24	-	22	22	22	-

Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження було застосовано перпендикулярно до опорної пластини (без гумової підкладки). Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.

Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують здатність регулювального шпинделя, що несе, і повинні бути прийняті до уваги.

Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм2.

Дані, зазначені стосовно міцності, є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань у плані якості.

Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для поставленої мети використання. Чинники довкілля можуть проводити зазначені значення.
