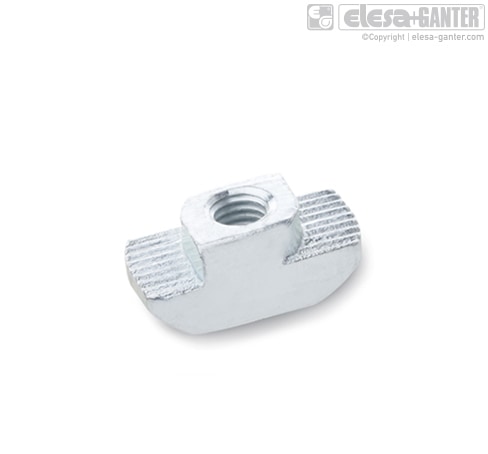

Гайки для Т-подібних пазів із зубчастим профілем для щільної посадки GN 505
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 505 Аксесуар для систем з профільних матеріалів, оцинкування, пасивування (вороніння)

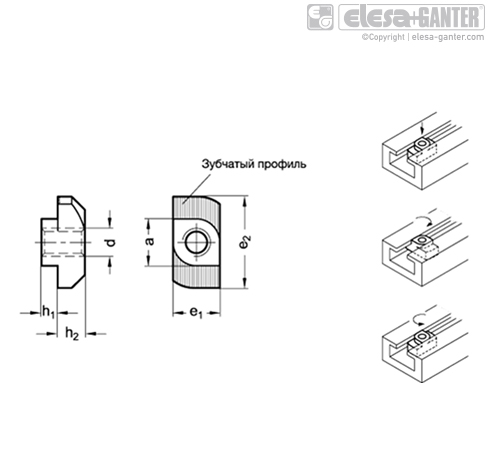

| Артікул | a -0.1/-0.5 | d | e1 -0.1/-0.5 | e2 ±0.5 | h2 -0.4 | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 505-10-M4-MB | 10 | M 4 | 10 | 19 | 5.8 | 3.5 -1 | Так |
50
|
|||
| GN 505-10-M4-OB | 10 | M 4 | 10 | 19 | 5.8 | 3.5 -1 | Так |
48
|
|||
| GN 505-10-M5-MB | 10 | M 5 | 10 | 19 | 5.8 | 3.5 -1 | Так |
50
|
|||
| GN 505-10-M5-OB | 10 | M 5 | 10 | 19 | 5.8 | 3.5 -1 | Так |
48
|
|||
| GN 505-10-M6-MB | 10 | M 6 | 10 | 19 | 5.8 | 3.5 -1 | Так |
50
|
|||
| GN 505-10-M6-OB | 10 | M 6 | 10 | 19 | 5.8 | 3.5 -1 | Так |
48
|
|||
| GN 505-10-M8-MB | 10 | M 8 | 10 | 19 | 5.8 | 3.5 -1 | Так |
52
|
|||
| GN 505-10-M8-OB | 10 | M 8 | 10 | 19 | 5.8 | 3.5 -1 | Так |
48
|
|||
| GN 505-8-M4-MB | 8 | M 4 | 8 | 16 | 5 | 1.6 -0.4 | Так |
58
|
|||
| GN 505-8-M4-OB | 8 | M 4 | 8 | 16 | 5 | 1.6 -0.4 | Так |
58
|
|||
| GN 505-8-M5-MB | 8 | M 5 | 8 | 16 | 5 | 1.6 -0.4 | Так |
54
|
|||
| GN 505-8-M5-OB | 8 | M 5 | 8 | 16 | 5 | 1.6 -0.4 | Так |
58
|
|||
| GN 505-8-M6-MB | 8 | M 6 | 8 | 16 | 5 | 1.6 -0.4 | Так |
56
|
|||
| GN 505-8-M6-OB | 8 | M 6 | 8 | 16 | 5 | 1.6 -0.4 | Так |
54
|
Характеристики
Тип
Тип MB: зі збільшеним крутним моментом
Тип OB: без збільшеного моменту, що крутить
Сталь
оцинкована, блакитна пасивація
особливості та сфери застосування
Гайки для Т-подібних пазів GN 505 можна встановлювати вертикально в Т-подібні пази так само, як ромбоподібні гайки GN 508.1.
При затягуванні затискного болта гайка буде втиснута в поперечне положення крутним моментом, що застосовується, і буде твердо закріплена в Т-подібному пазу.
Ця дія досягається за рахунок використання гайки для Т-подібних пазів типу MB, яка спеціально оснащена надмірно щільною посадкою, що вимагає більш високого моменту, що крутить.
Для зняття болта та гайки для T-подібних пазів, 90° повороту проти годинникової стрілки достатньо для демонтажу двох деталей із затиснутої заготовки.
Затискна поверхня гайки для Т-подібних пазів має зубці для забезпечення гарного електричного контакту.
Залиште відгук про товар!
- Тип MB: під збільшений крутний момент посиленої затяжки
- Тип OB: під стандартний момент затягування
