Шпильки з кульовою головкою для упорних подушок GN 631/GN 631.5 GN 632.1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

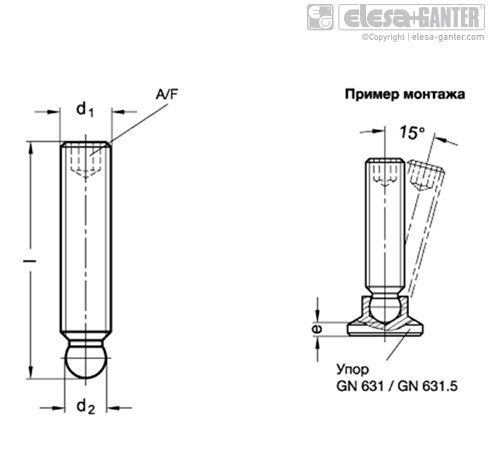

GN 632.1 Під шестигранник, сталь чорніння
| Артікул | A/F | d2 +0,05 | d1 | Упорная подушка GN 631 / GN 631.5d1 - e | l | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|
| GN 632.1-M10-40 | 5 | 7.8 | M 10 | 18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 40 | Так |
88
|
|||
| GN 632.1-M10-50 | 5 | 7.8 | M 10 | 18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 | Так |
96
|
|||
| GN 632.1-M10-63 | 5 | 7.8 | M 10 | 18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 63 | Так |
106
|
|||
| GN 632.1-M10-80 | 5 | 7.8 | M 10 | 18 - 3,8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 80 | Так |
129
|
|||
| GN 632.1-M12-100 | 6 | 9.4 | M 12 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 100 | Так |
169
|
|||
| GN 632.1-M12-40 | 6 | 9.4 | M 12 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 40 | Так |
117
|
|||
| GN 632.1-M12-63 | 6 | 9.4 | M 12 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 63 | Так |
140
|
|||
| GN 632.1-M12-80 | 6 | 9.4 | M 12 | 21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 80 | Так |
151
|
|||
| GN 632.1-M6-30 | 3 | 4.5 | M 6 | 15 - 3.6 | 18 - 5.2 | 21 - 6 | 25 - 6.5 | 32 - 7 | 30 | Так |
66
|
|||
| GN 632.1-M6-40 | 3 | 4.5 | M 6 | 15 - 3.6 | 18 - 5.2 | 21 - 6 | 25 - 6.5 | 32 - 7 | 40 | Так |
70
|
|||
| GN 632.1-M6-50 | 3 | 4.5 | M 6 | 15 - 3.6 | 18 - 5.2 | 21 - 6 | 25 - 6.5 | 32 - 7 | 50 | Так |
69
|
|||
| GN 632.1-M8-25 | 4 | 6.1 | M 8 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 25 | Так |
68
|
|||
| GN 632.1-M8-40 | 4 | 6.1 | M 8 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 40 | Так |
81
|
|||
| GN 632.1-M8-50 | 4 | 6.1 | M 8 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 | Так |
82
|
|||
| GN 632.1-M8-63 | 4 | 6.1 | M 8 | 15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 63 | Так |
86
|
Характеристики
особливості та сфери застосування

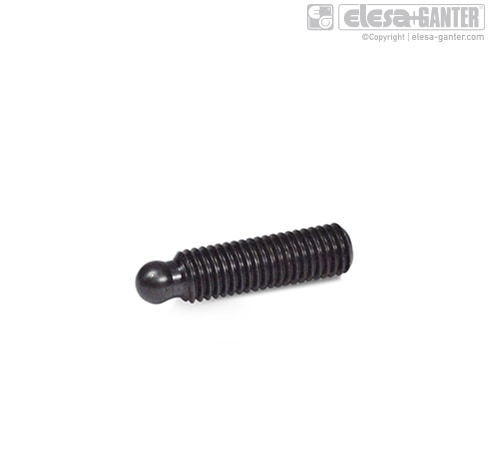

Кулькові упорні гвинти без головки GN 632.1 використовуються зазвичай разом із упорними подушками GN 631 / GN 631.5.
Діаметр кульки-d2 менший, ніж діаметр гвинта, що дозволяє кріплення на кінці кульки.
Поєднання настановних гвинтів без головки GN 632.1 і опорних подушок GN 631 / GN 631.5 з затискними елементами забезпечує різноманітність типів затискних гвинтів.
значення міцності гвинтів
Клас на розрив 5, коли йдеться про елементи кріплення, як правило, відноситься до характеристик міцності болтів, гвинтів та інших кріпильних виробів. Цей клас визначає механічні властивості металу, з якого виготовлено кріплення, включаючи межу міцності та межу плинності. Ось основні моменти:
Межа Міцності: Для класу міцності 5, межа міцності становить приблизно 500 Мегапаскалей (МПа). Це означає, що матеріал витримає навантаження 500 МПа перед тим, як відбудеться його руйнування.
Межа плинності: Для класу 5, межа плинності зазвичай становить близько 0.8 від межі міцності, що в цьому випадку буде близько 400 МПа. Межа плинності - це максимальне напруження, у якому матеріал може відчувати деформацію без залишкових змін (тобто може повернутися до вихідної формі після зняття навантаження).
Клас міцності кріплення важливий визначення його відповідного використання у різних конструкціях і додатках. Кріплення з класом міцності 5 часто використовується в будівництві, машинобудуванні та інших застосуваннях, де потрібна помірна міцність.
