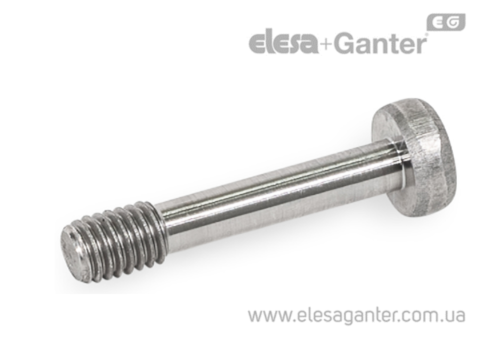

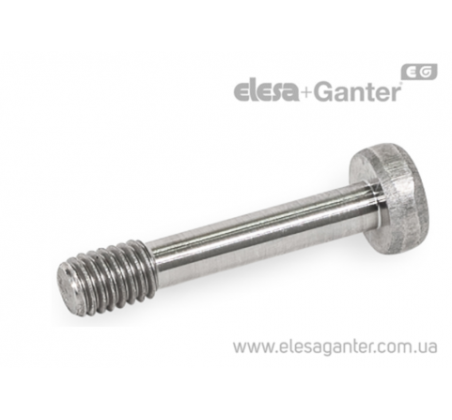

Гвинти із захистом від втрати під торцевий ключ із низькопрофільною головкою та звуженою шійкою GN 7984.2
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 7984.2 Гвинти для роботи у вузьких просторах
| Артікул | A/F | a1 | a2 | a3 | d1 | d3 -0.3 | d2 | k | l1 | l2 | d4 | l3 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7984.2-M3-12-NI | 2 | 1.5-3 | 3-6.5 | 6.5-8 | M 3 | 2.2 | 5.5 | 2 | 12 | 4 | 3.5 | 1.5 | Так |
288
|
|||
| GN 7984.2-M3-16-NI | 2 | 3-7 | 7-8 | 8-12 | M 3 | 2.2 | 5.5 | 2 | 16 | 4 | 3.5 | 1.5 | Так |
288
|
|||
| GN 7984.2-M4-16-NI | 2.5 | 2-5 | 5-8 | 8-11 | M 4 | 3 | 7 | 2.8 | 16 | 5 | 4.5 | 2 | Так |
275
|
|||
| GN 7984.2-M4-20-NI | 2.5 | 5-9 | 9-11 | 11-15 | M 4 | 3 | 7 | 2.8 | 20 | 5 | 4.5 | 2 | Так |
275
|
|||
| GN 7984.2-M5-20-NI | 3 | 2.5-6 | 6-10.5 | 10.5-14 | M 5 | 3.9 | 8.5 | 3.5 | 20 | 6 | 5.5 | 2.5 | Так |
289
|
|||
| GN 7984.2-M5-25-NI | 3 | 6-11 | 11-14 | 14-19 | M 5 | 3.9 | 8.5 | 3.5 | 25 | 6 | 5.5 | 2.5 | Так |
289
|
|||
| GN 7984.2-M6-25-NI | 4 | 3-7 | 7-13 | 13-17 | M 6 | 4.5 | 10 | 4 | 25 | 8 | 6.5 | 3 | Так |
328
|
|||
| GN 7984.2-M6-30-NI | 4 | 7-12 | 12-17 | 17-22 | M 6 | 4.5 | 10 | 4 | 30 | 8 | 6.5 | 3 | Так |
330
|
|||
| GN 7984.2-M8-30-NI | 5 | 4-8 | 8-16 | 16-20 | M 8 | 6.3 | 13 | 5 | 30 | 10 | 8.5 | 4 | Так |
453
|
|||
| GN 7984.2-M8-35-NI | 5 | 8-13 | 13-20 | 20-25 | M 8 | 6.3 | 13 | 5 | 35 | 10 | 8.5 | 4 | Так |
454
|
|||
| GN 7984.2-M8-40-NI | 5 | 13-18 | 18-25 | 25-30 | M 8 | 6.3 | 13 | 5 | 40 | 10 | 8.5 | 4 | Так |
456
|
Характеристики
особливості та сфери застосування
Гвинти з головкою під торцевий ключ GN 7984.2 мають низькопрофільну головку для забезпечення можливості використання на ділянках з обмеженим простором.
Завдяки втопленій шпильці гвинт г3 може бути легко захищений від втрати, наприклад, у кришці. Таким чином забезпечується «захоплення монтажного елемента» відповідно до Директиви про безпеку машин та обладнання 2006/42/EC.

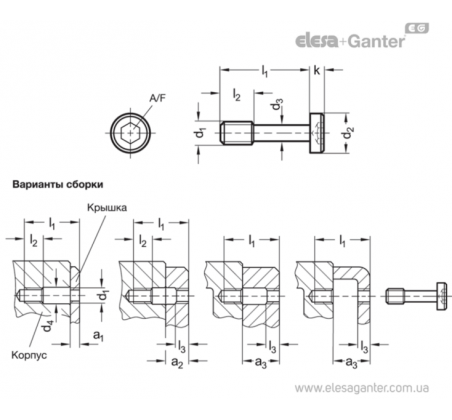

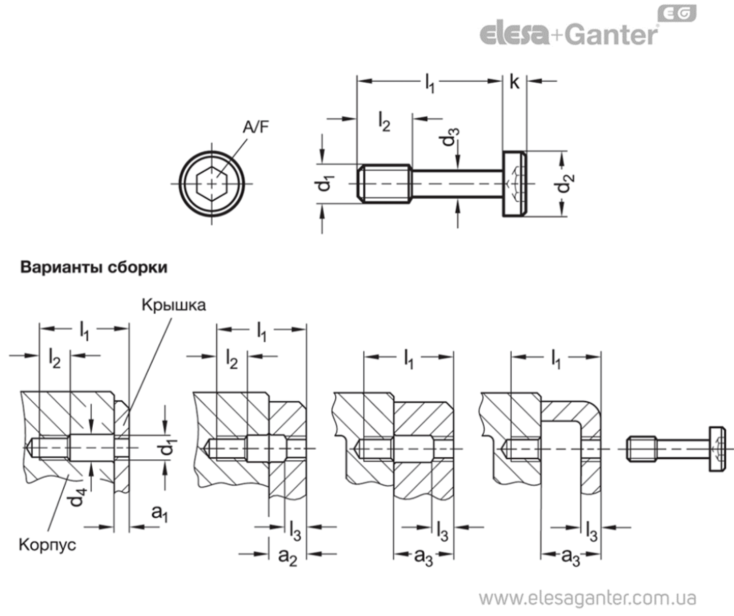

Для цієї мети замість нормального наскрізного/різьбового отвору має передбачатися різьблення d1 з обох сторін, при необхідності з відповідним отвором із зазором d4. Залежно від конструкції та необхідної затискної довжини a1...a3 кришки можливі кілька варіантів складання, як показано.
