Вилки кріпильні з різьбовою шпилькою та штифтом, швидкознімний затискач втулки GN 754-KL

Друк

GN 754-A

Сталеві вилчасті головки з різьбовою шпилькою

Сталь оцинкована, отвори без штифта

GN 754-KL

Вилки кріпильні з різьбовою шпилькою та штифтом, швидкознімний затискач втулки

Сталь оцинкована

GN 754-SL

Вилкові натягувачі з різьбовою шпилькою та підпружиненим поворотним штифтом

Оцинкована сталь

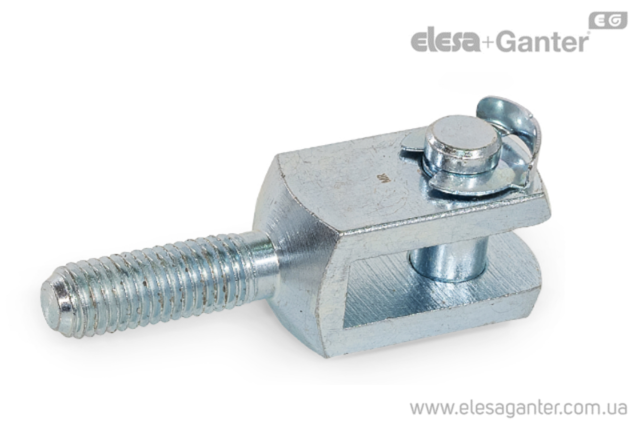

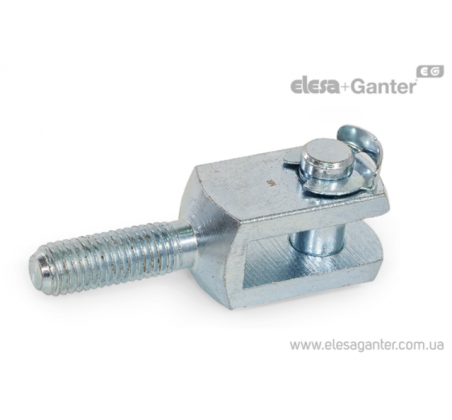

Вилки кріпильні з різьбовою шпилькою та штифтом, швидкознімний затискач втулки GN 754-KL – фото 1

Вилки кріпильні з різьбовою шпилькою та штифтом, швидкознімний затискач втулки GN 754-KL – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 754-KL Сталь оцинкована

Артікул
Артікул	d₁ H₉/h₁₁	d₂	l₁	a	l₂	l₃	l₄	b	l₅ min	В наявності	Ціна
GN 754-10-20-M10-KL-ST	10	M 10	20	20	57	69	30	10	25	Так	682 грн	Детальніше
GN 754-10-20-M10-KL-ST Характеристики: d₁ H₉/h₁₁ 10 d₂ M 10 l₁ 20 a 20 l₂ 57 l₃ 69 l₄ 30 b 10 l₅ min 25 682 грн Так До кошику
GN 754-12-24-M12-KL-ST	12	M 12	24	24	68	82	35	12	30	Так	1071 грн	Детальніше
GN 754-12-24-M12-KL-ST Характеристики: d₁ H₉/h₁₁ 12 d₂ M 12 l₁ 24 a 24 l₂ 68 l₃ 82 l₄ 35 b 12 l₅ min 30 1071 грн Так До кошику
GN 754-14-28-M14-KL-ST	14	M 14	28	27	78	94	40	14	35	Так	1592 грн	Детальніше
GN 754-14-28-M14-KL-ST Характеристики: d₁ H₉/h₁₁ 14 d₂ M 14 l₁ 28 a 27 l₂ 78 l₃ 94 l₄ 40 b 14 l₅ min 35 1592 грн Так До кошику
GN 754-16-32-M16-KL-ST	16	M 16	32	32	89	108	45	16	40	Так	2105 грн	Детальніше
GN 754-16-32-M16-KL-ST Характеристики: d₁ H₉/h₁₁ 16 d₂ M 16 l₁ 32 a 32 l₂ 89 l₃ 108 l₄ 45 b 16 l₅ min 40 2105 грн Так До кошику
GN 754-6-12-M6-KL-ST	6	M 6	12	12	37	44	20	6	15	Так	333 грн	Детальніше
GN 754-6-12-M6-KL-ST Характеристики: d₁ H₉/h₁₁ 6 d₂ M 6 l₁ 12 a 12 l₂ 37 l₃ 44 l₄ 20 b 6 l₅ min 15 333 грн Так До кошику
GN 754-8-16-M8-KL-ST	8	M 8	16	16	47	57	25	8	20	Так	531 грн	Детальніше
GN 754-8-16-M8-KL-ST Характеристики: d₁ H₉/h₁₁ 8 d₂ M 8 l₁ 16 a 16 l₂ 47 l₃ 57 l₄ 25 b 8 l₅ min 20 531 грн Так До кошику

Характеристики

Типи
Тип KL: штифт із затискачем KL
Вільчаста головка
Сталь ST
Оцинкована, синя пасивація
Штифт для типу KL
Сталь
Оцинкована, синя пасивація
Утримуючий затискач для типу KL
Пружинна сталь
Гартована та відпущена
Оцинкована, синя пасивація

особливості та сфери застосування

Вільчасті головки GN 754 передають сили натягу та зрізання, наприклад, від натягування штанг, важелів або кабелів. Довжина зовнішнього різьблення дозволяє істотно більший діапазон регулювання порівняно з вильчастими головками з внутрішнім різьбленням.
Варіанти виконання зі штифтами можуть об'єднуватися з кронштейнами або сполучними компонентами GN 752 для створення з'єднань, які можна легко і просто збирати і розбирати без використання інструментів, особливо стосовно типу KL.
Головки GN 754 мають розміри відповідно до DIN 71752.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 754.pdf

Залиште відгук про товар!

Аксесуари на окреме замовлення

GN 752 поворотні з'єднувальні деталі

Ці вироби так само можуть вас зацікавити

GN 751

Вільчасті з'єднання

Наконечник із пружинною клямкою/з запобіжником/штифт із запобіжником для валу, оцинковка/алюміній/нержавіюча сталь
