Корозіостійкі ручки з ріфленням для кріплення люків чи кришок на рухомому транспорті і обладнанні що невипадають при відкритті GN 464.2-NI

Гвинти з рефленням що невипадають для фіксації люків чи кришок на рухомому транспорті та мобільних пристроях

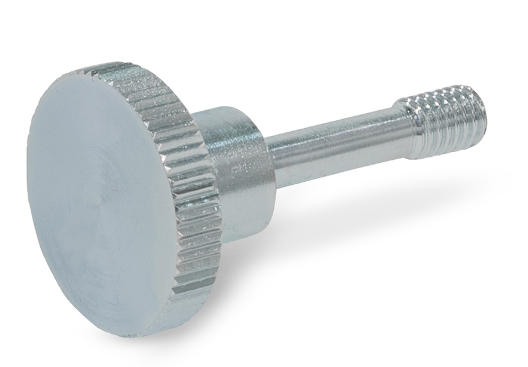

Сталь оцинкована з тонким стрижнем для запобігання втраті

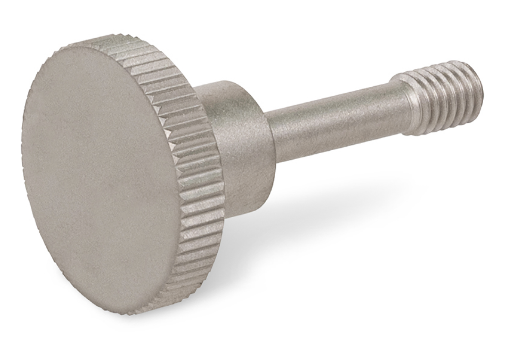

Корозіостійкі ручки з ріфленням для кріплення люків чи кришок на рухомому транспорті і обладнанні що невипадають при відкритті

Нержавіюча сталь з тонким стрижнем для запобігання втраті

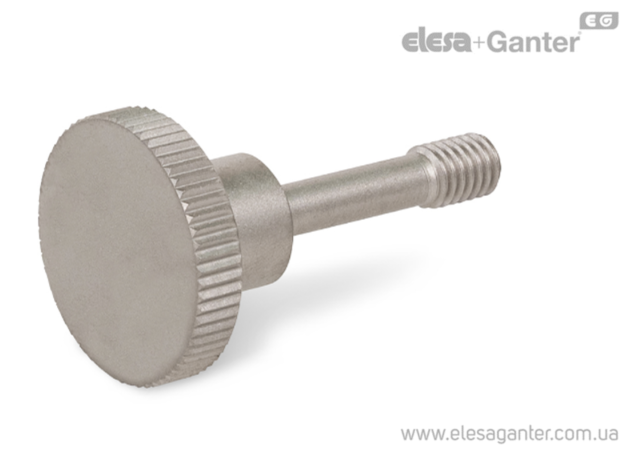

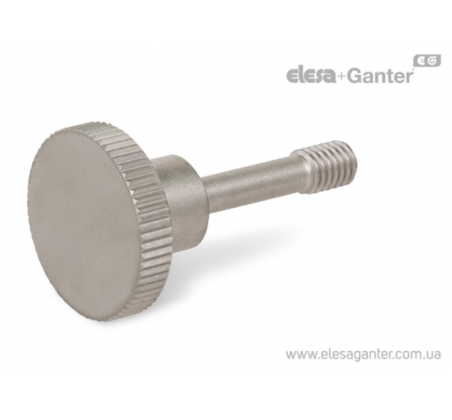

Корозіостійкі ручки з ріфленням для кріплення люків чи кришок на рухомому транспорті і обладнанні що невипадають при відкритті GN 464.2-NI – фото 1

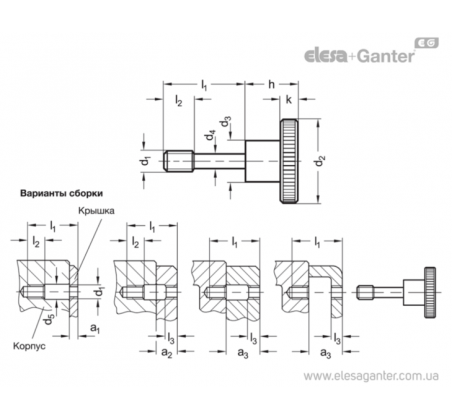

Корозіостійкі ручки з ріфленням для кріплення люків чи кришок на рухомому транспорті і обладнанні що невипадають при відкритті GN 464.2-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 464.2-NI Нержавіюча сталь з тонким стрижнем для запобігання втраті

Артікул
Артікул	a₁	a₂	a₃	d₁	d₂	k	l₁	d₃	l₂	d₄ -₀.₂	d₅	l₃	h	В наявності	Ціна
GN 464.2-M4-15-NI	2...4	4...8	8...10	M 4	16	3.5	15	8	5	3.2	4.5	2	9.5	Так	247 грн	Детальніше
GN 464.2-M4-15-NI Характеристики: a₁ 2...4 a₂ 4...8 a₃ 8...10 d₁ M 4 d₂ 16 k 3.5 l₁ 15 d₃ 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 247 грн Так До кошику
GN 464.2-M4-17-NI	4...6	6...10	10...12	M 4	16	3.5	17	8	5	3.2	4.5	2	9.5	Так	248 грн	Детальніше
GN 464.2-M4-17-NI Характеристики: a₁ 4...6 a₂ 6...10 a₃ 10...12 d₁ M 4 d₂ 16 k 3.5 l₁ 17 d₃ 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 248 грн Так До кошику
GN 464.2-M4-19-NI	6...8	8...12	12...14	M 4	16	3.5	19	8	5	3.2	4.5	2	9.5	Так	251 грн	Детальніше
GN 464.2-M4-19-NI Характеристики: a₁ 6...8 a₂ 8...12 a₃ 12...14 d₁ M 4 d₂ 16 k 3.5 l₁ 19 d₃ 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 251 грн Так До кошику
GN 464.2-M4-21-NI	8...10	10...14	14...16	M 4	16	3.5	21	8	5	3.2	4.5	2	9.5	Так	255 грн	Детальніше
GN 464.2-M4-21-NI Характеристики: a₁ 8...10 a₂ 10...14 a₃ 14...16 d₁ M 4 d₂ 16 k 3.5 l₁ 21 d₃ 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 255 грн Так До кошику
GN 464.2-M5-18-NI	2.5...4	4...10.5	10.5...12	M 5	20	4	18	10	6	4	5.5	2.5	11.5	Так	281 грн	Детальніше
GN 464.2-M5-18-NI Характеристики: a₁ 2.5...4 a₂ 4...10.5 a₃ 10.5...12 d₁ M 5 d₂ 20 k 4 l₁ 18 d₃ 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 281 грн Так До кошику
GN 464.2-M5-20-NI	4...6	6...12	12...14	M 5	20	4	20	10	6	4	5.5	2.5	11.5	Так	281 грн	Детальніше
GN 464.2-M5-20-NI Характеристики: a₁ 4...6 a₂ 6...12 a₃ 12...14 d₁ M 5 d₂ 20 k 4 l₁ 20 d₃ 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 281 грн Так До кошику
GN 464.2-M5-22-NI	6...8	8...14	14...16	M 5	20	4	22	10	6	4	5.5	2.5	11.5	Так	287 грн	Детальніше
GN 464.2-M5-22-NI Характеристики: a₁ 6...8 a₂ 8...14 a₃ 14...16 d₁ M 5 d₂ 20 k 4 l₁ 22 d₃ 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 287 грн Так До кошику
GN 464.2-M5-26-NI	8...12	12...16	16...18	M 5	20	4	26	10	6	4	5.5	2.5	11.5	Так	299 грн	Детальніше
GN 464.2-M5-26-NI Характеристики: a₁ 8...12 a₂ 12...16 a₃ 16...18 d₁ M 5 d₂ 20 k 4 l₁ 26 d₃ 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 299 грн Так До кошику
GN 464.2-M6-24-NI	3...6	6...13	13...16	M 6	24	5	24	12	8	4.8	6.5	3	15	Так	358 грн	Детальніше
GN 464.2-M6-24-NI Характеристики: a₁ 3...6 a₂ 6...13 a₃ 13...16 d₁ M 6 d₂ 24 k 5 l₁ 24 d₃ 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 358 грн Так До кошику
GN 464.2-M6-26-NI	6...8	8...16	16...18	M 6	24	5	26	12	8	4.8	6.5	3	15	Так	366 грн	Детальніше
GN 464.2-M6-26-NI Характеристики: a₁ 6...8 a₂ 8...16 a₃ 16...18 d₁ M 6 d₂ 24 k 5 l₁ 26 d₃ 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 366 грн Так До кошику
GN 464.2-M6-30-NI	8...12	12...18	18...22	M 6	24	5	30	12	8	4.8	6.5	3	15	Так	378 грн	Детальніше
GN 464.2-M6-30-NI Характеристики: a₁ 8...12 a₂ 12...18 a₃ 18...22 d₁ M 6 d₂ 24 k 5 l₁ 30 d₃ 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 378 грн Так До кошику
GN 464.2-M6-34-NI	12...16	16...22	22...26	M 6	24	5	34	12	8	4.8	6.5	3	15	Так	400 грн	Детальніше
GN 464.2-M6-34-NI Характеристики: a₁ 12...16 a₂ 16...22 a₃ 22...26 d₁ M 6 d₂ 24 k 5 l₁ 34 d₃ 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 400 грн Так До кошику
GN 464.2-M8-30-NI	4...8	8...16	16...20	M 8	30	6	30	16	10	6.5	8.5	4	18	Так	481 грн	Детальніше
GN 464.2-M8-30-NI Характеристики: a₁ 4...8 a₂ 8...16 a₃ 16...20 d₁ M 8 d₂ 30 k 6 l₁ 30 d₃ 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 481 грн Так До кошику
GN 464.2-M8-34-NI	8...12	12...20	20...24	M 8	30	6	34	16	10	6.5	8.5	4	18	Так	495 грн	Детальніше
GN 464.2-M8-34-NI Характеристики: a₁ 8...12 a₂ 12...20 a₃ 20...24 d₁ M 8 d₂ 30 k 6 l₁ 34 d₃ 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 495 грн Так До кошику
GN 464.2-M8-38-NI	12...16	16...24	24...28	M 8	30	6	38	16	10	6.5	8.5	4	18	Так	536 грн	Детальніше
GN 464.2-M8-38-NI Характеристики: a₁ 12...16 a₂ 16...24 a₃ 24...28 d₁ M 8 d₂ 30 k 6 l₁ 38 d₃ 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 536 грн Так До кошику
GN 464.2-M8-42-NI	16...20	20...28	28...32	M 8	30	6	42	16	10	6.5	8.5	4	18	Так	547 грн	Детальніше
GN 464.2-M8-42-NI Характеристики: a₁ 16...20 a₂ 20...28 a₃ 28...32 d₁ M 8 d₂ 30 k 6 l₁ 42 d₃ 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 547 грн Так До кошику

Характеристики

Нержавіюча сталь AISI 303 NI

Матове оздоблення, дробоструминна обробка

особливості та сфери застосування

Гвинти із накаткою GN 464.2 використовуються, наприклад, для кріплення кришок машин. Стрижень d4 забезпечує просте запобігання випаданню. Замість наскрізного отвору в даному випадку потрібно друге різьблення d1, потенційно з відповідним отвором для зазору d5.

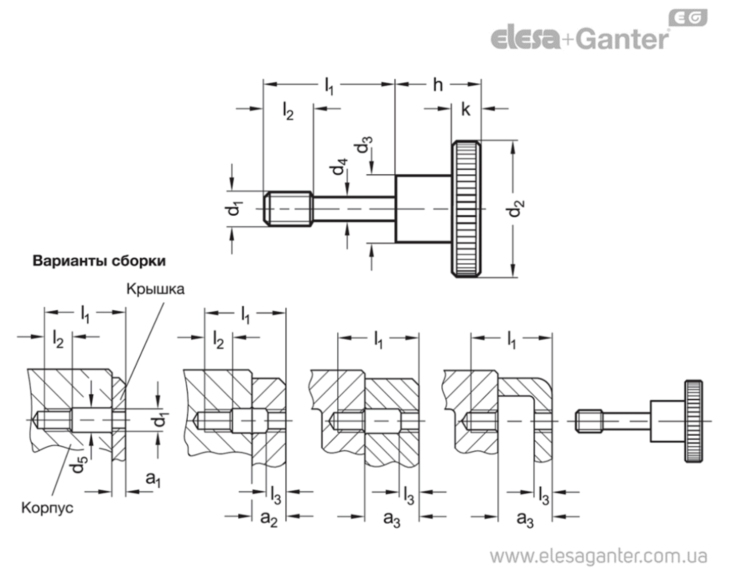

Залежно від конструкції та необхідної затискної товщини a1...a3 кришки можливі кілька варіантів збирання, як показано на малюнку.
