Гвинти з рефленням що невипадають для фіксації люків чи кришок на рухомому транспорті та мобільних пристроях GN 464.2-ZB

Гвинти з рефленням що невипадають для фіксації люків чи кришок на рухомому транспорті та мобільних пристроях

Сталь оцинкована з тонким стрижнем для запобігання втраті

Корозіостійкі ручки з ріфленням для кріплення люків чи кришок на рухомому транспорті і обладнанні що невипадають при відкритті

Нержавіюча сталь з тонким стрижнем для запобігання втраті

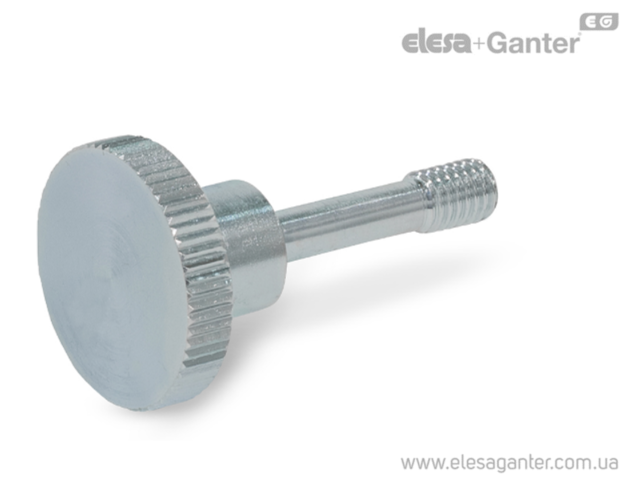

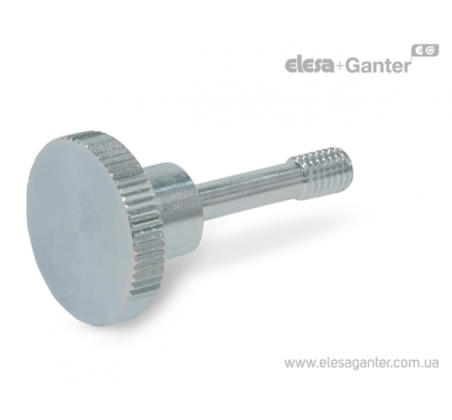

Гвинти з рефленням що невипадають для фіксації люків чи кришок на рухомому транспорті та мобільних пристроях GN 464.2-ZB – фото 1

Гвинти з рефленням що невипадають для фіксації люків чи кришок на рухомому транспорті та мобільних пристроях GN 464.2-ZB – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 464.2-ZB Сталь оцинкована з тонким стрижнем для запобігання втраті

Артікул
Артікул	a₁	a₂	a₃	d₁	d₂	k	l₁	d₃	l₂	d₄ -₀.₂	d₅	l₃	h	В наявності	Ціна
GN 464.2-M4-15-ZB	2...4	4...8	8...10	M 4	16	3.5	15	8	5	3.2	4.5	2	9.5	Так	165 грн	Детальніше
GN 464.2-M4-15-ZB Характеристики: a₁ 2...4 a₂ 4...8 a₃ 8...10 d<sub>1</sub> M 4 d₂ 16 k 3.5 l₁ 15 d<sub>3</sub> 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 165 грн Так До кошику
GN 464.2-M4-17-ZB	4...6	6...10	10...12	M 4	16	3.5	17	8	5	3.2	4.5	2	9.5	Так	165 грн	Детальніше
GN 464.2-M4-17-ZB Характеристики: a₁ 4...6 a₂ 6...10 a₃ 10...12 d<sub>1</sub> M 4 d₂ 16 k 3.5 l₁ 17 d<sub>3</sub> 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 165 грн Так До кошику
GN 464.2-M4-19-ZB	6...8	8...12	12...14	M 4	16	3.5	19	8	5	3.2	4.5	2	9.5	Так	166 грн	Детальніше
GN 464.2-M4-19-ZB Характеристики: a₁ 6...8 a₂ 8...12 a₃ 12...14 d<sub>1</sub> M 4 d₂ 16 k 3.5 l₁ 19 d<sub>3</sub> 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 166 грн Так До кошику
GN 464.2-M4-21-ZB	8...10	10...14	14...16	M 4	16	3.5	21	8	5	3.2	4.5	2	9.5	Так	168 грн	Детальніше
GN 464.2-M4-21-ZB Характеристики: a₁ 8...10 a₂ 10...14 a₃ 14...16 d<sub>1</sub> M 4 d₂ 16 k 3.5 l₁ 21 d<sub>3</sub> 8 l₂ 5 d₄ -₀.₂ 3.2 d₅ 4.5 l₃ 2 h 9.5 168 грн Так До кошику
GN 464.2-M5-18-ZB	2.5...4	4...10.5	10.5...12	M 5	20	4	18	10	6	4	5.5	2.5	11.5	Так	185 грн	Детальніше
GN 464.2-M5-18-ZB Характеристики: a₁ 2.5...4 a₂ 4...10.5 a₃ 10.5...12 d<sub>1</sub> M 5 d₂ 20 k 4 l₁ 18 d<sub>3</sub> 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 185 грн Так До кошику
GN 464.2-M5-20-ZB	4...6	6...12	12...14	M 5	20	4	20	10	6	4	5.5	2.5	11.5	Так	185 грн	Детальніше
GN 464.2-M5-20-ZB Характеристики: a₁ 4...6 a₂ 6...12 a₃ 12...14 d<sub>1</sub> M 5 d₂ 20 k 4 l₁ 20 d<sub>3</sub> 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 185 грн Так До кошику
GN 464.2-M5-22-ZB	6...8	8...14	14...16	M 5	20	4	22	10	6	4	5.5	2.5	11.5	Так	187 грн	Детальніше
GN 464.2-M5-22-ZB Характеристики: a₁ 6...8 a₂ 8...14 a₃ 14...16 d<sub>1</sub> M 5 d₂ 20 k 4 l₁ 22 d<sub>3</sub> 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 187 грн Так До кошику
GN 464.2-M5-26-ZB	8...12	12...16	16...18	M 5	20	4	26	10	6	4	5.5	2.5	11.5	Так	190 грн	Детальніше
GN 464.2-M5-26-ZB Характеристики: a₁ 8...12 a₂ 12...16 a₃ 16...18 d<sub>1</sub> M 5 d₂ 20 k 4 l₁ 26 d<sub>3</sub> 10 l₂ 6 d₄ -₀.₂ 4 d₅ 5.5 l₃ 2.5 h 11.5 190 грн Так До кошику
GN 464.2-M6-24-ZB	3...6	6...13	13...16	M 6	24	5	24	12	8	4.8	6.5	3	15	Так	213 грн	Детальніше
GN 464.2-M6-24-ZB Характеристики: a₁ 3...6 a₂ 6...13 a₃ 13...16 d<sub>1</sub> M 6 d₂ 24 k 5 l₁ 24 d<sub>3</sub> 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 213 грн Так До кошику
GN 464.2-M6-26-ZB	6...8	8...16	16...18	M 6	24	5	26	12	8	4.8	6.5	3	15	Так	215 грн	Детальніше
GN 464.2-M6-26-ZB Характеристики: a₁ 6...8 a₂ 8...16 a₃ 16...18 d<sub>1</sub> M 6 d₂ 24 k 5 l₁ 26 d<sub>3</sub> 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 215 грн Так До кошику
GN 464.2-M6-30-ZB	8...12	12...18	18...22	M 6	24	5	30	12	8	4.8	6.5	3	15	Так	218 грн	Детальніше
GN 464.2-M6-30-ZB Характеристики: a₁ 8...12 a₂ 12...18 a₃ 18...22 d<sub>1</sub> M 6 d₂ 24 k 5 l₁ 30 d<sub>3</sub> 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 218 грн Так До кошику
GN 464.2-M6-34-ZB	12...16	16...22	22...26	M 6	24	5	34	12	8	4.8	6.5	3	15	Так	224 грн	Детальніше
GN 464.2-M6-34-ZB Характеристики: a₁ 12...16 a₂ 16...22 a₃ 22...26 d<sub>1</sub> M 6 d₂ 24 k 5 l₁ 34 d<sub>3</sub> 12 l₂ 8 d₄ -₀.₂ 4.8 d₅ 6.5 l₃ 3 h 15 224 грн Так До кошику
GN 464.2-M8-30-ZB	4...8	8...16	16...20	M 8	30	6	30	16	10	6.5	8.5	4	18	Так	259 грн	Детальніше
GN 464.2-M8-30-ZB Характеристики: a₁ 4...8 a₂ 8...16 a₃ 16...20 d<sub>1</sub> M 8 d₂ 30 k 6 l₁ 30 d<sub>3</sub> 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 259 грн Так До кошику
GN 464.2-M8-34-ZB	8...12	12...20	20...24	M 8	30	6	34	16	10	6.5	8.5	4	18	Так	263 грн	Детальніше
GN 464.2-M8-34-ZB Характеристики: a₁ 8...12 a₂ 12...20 a₃ 20...24 d<sub>1</sub> M 8 d₂ 30 k 6 l₁ 34 d<sub>3</sub> 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 263 грн Так До кошику
GN 464.2-M8-38-ZB	12...16	16...24	24...28	M 8	30	6	38	16	10	6.5	8.5	4	18	Так	272 грн	Детальніше
GN 464.2-M8-38-ZB Характеристики: a₁ 12...16 a₂ 16...24 a₃ 24...28 d<sub>1</sub> M 8 d₂ 30 k 6 l₁ 38 d<sub>3</sub> 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 272 грн Так До кошику
GN 464.2-M8-42-ZB	16...20	20...28	28...32	M 8	30	6	42	16	10	6.5	8.5	4	18	Так	277 грн	Детальніше
GN 464.2-M8-42-ZB Характеристики: a₁ 16...20 a₂ 20...28 a₃ 28...32 d<sub>1</sub> M 8 d₂ 30 k 6 l₁ 42 d<sub>3</sub> 16 l₂ 10 d₄ -₀.₂ 6.5 d₅ 8.5 l₃ 4 h 18 277 грн Так До кошику

Характеристики

Сталь

Клас матеріалу 5
Прецизійна обробка видимої поверхні
Оцинкована, з блакитною пасивацією ZB

особливості та сфери застосування

Гвинти із накаткою GN 464.2 використовуються, наприклад, для кріплення кришок машин. Стрижень d4 забезпечує просте запобігання випаданню. Замість наскрізного отвору в даному випадку потрібно друге різьблення d1, потенційно з відповідним отвором для зазору d5.

Залежно від конструкції та необхідної затискної товщини a1...a3 кришки можливі кілька варіантів збирання, як показано на малюнку.
