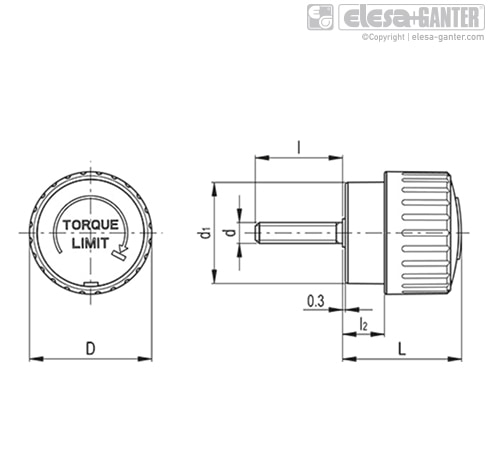

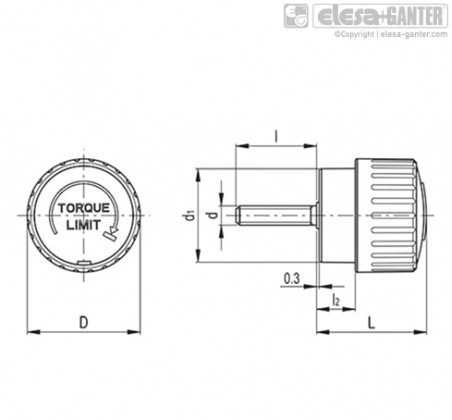

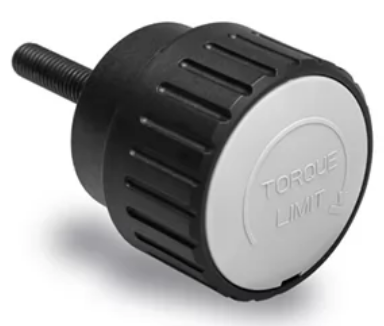

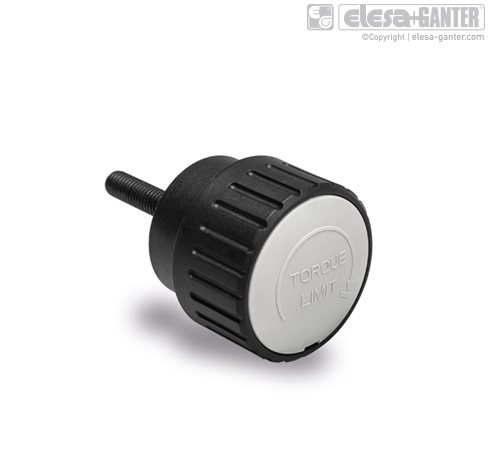

Регульовані ручки з обмеженням моменту, що крутить MZD-p

Матеріал
Технополімер на основі поліаміду (ПА), армований скловолокном, чорний колір, матове оздоблення.
Ковпачок, що закривається
Технополімер на основі поліаміду, сірий колір RAL 7035, складання натиском.
Стандартні виконання
MZD-p: гвинт із вороненої сталі, фаска на плоскому торці, стандарт UNI 947: ISO 4753
Спеціальні виконання доступні на запит
Притискний елемент з різьбленням та різними довжинами шпильки

Регулювання крутного моменту

1. Вставте викрутку в спеціальний отвір і зніміть ковпачок.
2. Заводське налаштування поворотної ручки складає 0,5 Нм. Щоб зменшити або збільшити значення моменту, змініть положення градуйованого диска в осьовому напрямку, підкручуючи центральний гвинт шестигранним ключем (ch = 2,5). Номінальне значення моменту можна прочитати на невеликій похилій площині на рівні диска відповідно до точки відліку; воно регулюється не більше від 0,2 до 1 Нм. Точність номінального значення моменту залежить від точності, з якою оператор здійснює регулювання (див. таблицю). Повторюваність моменту залишається в межах ±10%.
3. Повторно встановіть ковпачок на місце шляхом його вставлення в гніздо легким натисканням.



Поворотна ручка MZD включає спеціальний механізм (запатентований компанією ELESA), який при її обертанні за годинниковою стрілкою до замикання досягає необхідного значення крутного моменту шляхом її розчеплення з притискним елементом (втулкою або гвинтом).
Поворотна ручка використовується, коли момент затягування, не повинен перевищувати певного значення.
Крутний момент передається від поворотної ручки до притискного елемента за допомогою пружинного механізму, що запобігає перевищенню заданого моменту. Розблокування поворотної ручки здійснюється її обертанням проти годинникової стрілки.
Поворотні ручки пройшли випробування на 60000 циклів затягування, і значення моменту, що крутить, не змінилися.
