Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без GN 6336.9-N

Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без

Сталь, ручка поліамід, алюмінієва кнопка

GN 6336.9-N

Нержавіюча сталь, ручка поліамід, алюмінієва кнопка

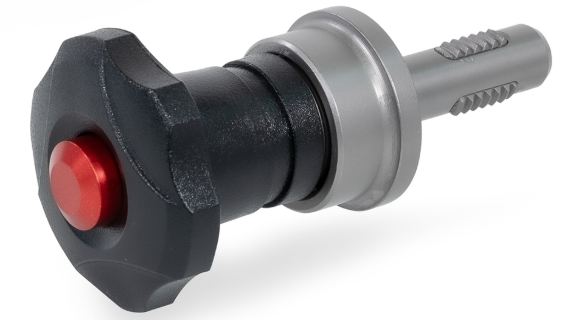

Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без GN 6336.9-N – фото 1

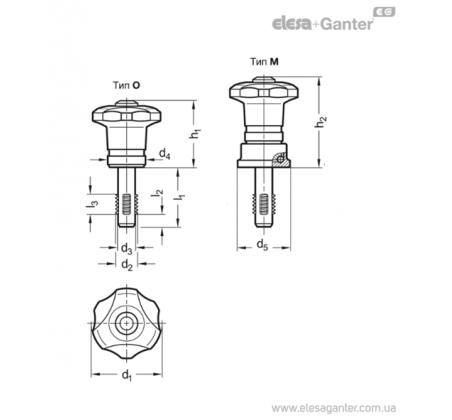

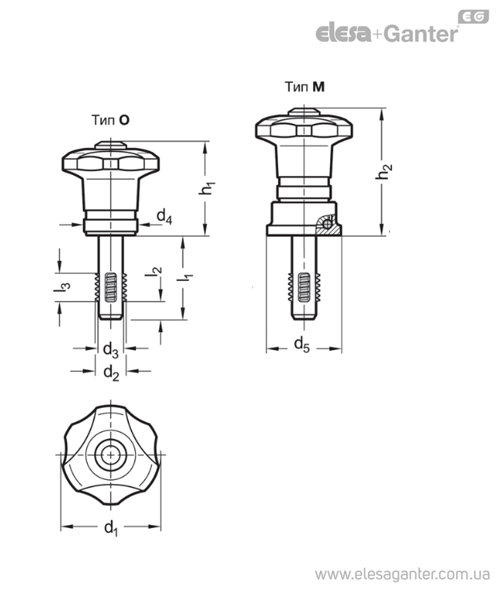

Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без GN 6336.9-N – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 6336.9-N Нержавіюча сталь, ручка поліамід, алюмінієва кнопка

Артікул
Артікул	d3 -0.07	Мах. зусилля затиску F в кН	d₁ -₁	h₁ ≈	d₂	h₂ ≈	l₂	d₄	d₅	l₁ ≈	l₃	Мах. мом. затяг. в Н·м	В наявності	Ціна
GN 6336.9-40-M10-26-M-N	8.35	4.2	40	-	M 10	51.5	6	21.6	30	26	10	5	Під замовлення	11800 грн	Детальніше
GN 6336.9-40-M10-26-M-N Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 4.2 d₁ -₁ 40 h₁ ≈ - d₂ M 10 h₂ ≈ 51.5 l₂ 6 d₄ 21.6 d₅ 30 l₁ ≈ 26 l₃ 10 Мах. мом. затяг. в Н·м 5 11800 грн Під замовлення До кошику
GN 6336.9-40-M10-26-O-N	8.35	2.9	40	37.5	M 10	-	6	21.6	-	26	10	5	Під замовлення	8871 грн	Детальніше
GN 6336.9-40-M10-26-O-N Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 2.9 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 10 h₂ ≈ - l₂ 6 d₄ 21.6 d₅ - l₁ ≈ 26 l₃ 10 Мах. мом. затяг. в Н·м 5 8871 грн Під замовлення До кошику
GN 6336.9-40-M10-36-M-N	8.35	4.2	40	-	M 10	51.5	6	21.6	30	36	10	5	Під замовлення	12008 грн	Детальніше
GN 6336.9-40-M10-36-M-N Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 4.2 d₁ -₁ 40 h₁ ≈ - d₂ M 10 h₂ ≈ 51.5 l₂ 6 d₄ 21.6 d₅ 30 l₁ ≈ 36 l₃ 10 Мах. мом. затяг. в Н·м 5 12008 грн Під замовлення До кошику
GN 6336.9-40-M10-36-O-N	8.35	2.9	40	37.5	M 10	-	6	21.6	-	36	10	5	Під замовлення	9076 грн	Детальніше
GN 6336.9-40-M10-36-O-N Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 2.9 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 10 h₂ ≈ - l₂ 6 d₄ 21.6 d₅ - l₁ ≈ 36 l₃ 10 Мах. мом. затяг. в Н·м 5 9076 грн Під замовлення До кошику
GN 6336.9-40-M10-46-M-N	8.35	4.2	40	-	M 10	51.5	6	21.6	30	46	10	5	Під замовлення	12213 грн	Детальніше
GN 6336.9-40-M10-46-M-N Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 4.2 d₁ -₁ 40 h₁ ≈ - d₂ M 10 h₂ ≈ 51.5 l₂ 6 d₄ 21.6 d₅ 30 l₁ ≈ 46 l₃ 10 Мах. мом. затяг. в Н·м 5 12213 грн Під замовлення До кошику
GN 6336.9-40-M10-46-O-N	8.35	2.9	40	37.5	M 10	-	6	21.6	-	46	10	5	Під замовлення	9283 грн	Детальніше
GN 6336.9-40-M10-46-O-N Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 2.9 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 10 h₂ ≈ - l₂ 6 d₄ 21.6 d₅ - l₁ ≈ 46 l₃ 10 Мах. мом. затяг. в Н·м 5 9283 грн Під замовлення До кошику
GN 6336.9-40-M12-34-M-N	10.07	3.7	40	-	M 12	51.5	7	21.6	30	34	12	5	Під замовлення	11805 грн	Детальніше
GN 6336.9-40-M12-34-M-N Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 3.7 d₁ -₁ 40 h₁ ≈ - d₂ M 12 h₂ ≈ 51.5 l₂ 7 d₄ 21.6 d₅ 30 l₁ ≈ 34 l₃ 12 Мах. мом. затяг. в Н·м 5 11805 грн Під замовлення До кошику
GN 6336.9-40-M12-34-O-N	10.07	2.5	40	37.5	M 12	-	7	21.6	-	34	12	5	Під замовлення	9699 грн	Детальніше
GN 6336.9-40-M12-34-O-N Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 2.5 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 12 h₂ ≈ - l₂ 7 d₄ 21.6 d₅ - l₁ ≈ 34 l₃ 12 Мах. мом. затяг. в Н·м 5 9699 грн Під замовлення До кошику
GN 6336.9-40-M12-49-M-N	10.07	3.7	40	-	M 12	51.5	7	21.6	30	49	12	5	Під замовлення	12008 грн	Детальніше
GN 6336.9-40-M12-49-M-N Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 3.7 d₁ -₁ 40 h₁ ≈ - d₂ M 12 h₂ ≈ 51.5 l₂ 7 d₄ 21.6 d₅ 30 l₁ ≈ 49 l₃ 12 Мах. мом. затяг. в Н·м 5 12008 грн Під замовлення До кошику
GN 6336.9-40-M12-49-O-N	10.07	2.5	40	37.5	M 12	-	7	21.6	-	49	12	5	Під замовлення	9841 грн	Детальніше
GN 6336.9-40-M12-49-O-N Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 2.5 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 12 h₂ ≈ - l₂ 7 d₄ 21.6 d₅ - l₁ ≈ 49 l₃ 12 Мах. мом. затяг. в Н·м 5 9841 грн Під замовлення До кошику
GN 6336.9-40-M12-69-M-N	10.07	3.7	40	-	M 12	51.5	7	21.6	30	69	12	5	Під замовлення	12218 грн	Детальніше
GN 6336.9-40-M12-69-M-N Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 3.7 d₁ -₁ 40 h₁ ≈ - d₂ M 12 h₂ ≈ 51.5 l₂ 7 d₄ 21.6 d₅ 30 l₁ ≈ 69 l₃ 12 Мах. мом. затяг. в Н·м 5 12218 грн Під замовлення До кошику
GN 6336.9-40-M12-69-O-N	10.07	2.5	40	37.5	M 12	-	7	21.6	-	69	12	5	Під замовлення	10022 грн	Детальніше
GN 6336.9-40-M12-69-O-N Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 2.5 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 12 h₂ ≈ - l₂ 7 d₄ 21.6 d₅ - l₁ ≈ 69 l₃ 12 Мах. мом. затяг. в Н·м 5 10022 грн Під замовлення До кошику
GN 6336.9-40-M8-24-M-N	6.62	4.8	40	-	M 8	51.5	5.8	21.6	30	24	8	5	Під замовлення	11013 грн	Детальніше
GN 6336.9-40-M8-24-M-N Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 4.8 d₁ -₁ 40 h₁ ≈ - d₂ M 8 h₂ ≈ 51.5 l₂ 5.8 d₄ 21.6 d₅ 30 l₁ ≈ 24 l₃ 8 Мах. мом. затяг. в Н·м 5 11013 грн Під замовлення До кошику
GN 6336.9-40-M8-24-O-N	6.62	3.3	40	37.5	M 8	-	5.8	21.6	-	24	8	5	Під замовлення	8301 грн	Детальніше
GN 6336.9-40-M8-24-O-N Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 3.3 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 8 h₂ ≈ - l₂ 5.8 d₄ 21.6 d₅ - l₁ ≈ 24 l₃ 8 Мах. мом. затяг. в Н·м 5 8301 грн Під замовлення До кошику
GN 6336.9-40-M8-34-M-N	6.62	4.8	40	-	M 8	51.5	5.8	21.6	30	34	8	5	Під замовлення	11150 грн	Детальніше
GN 6336.9-40-M8-34-M-N Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 4.8 d₁ -₁ 40 h₁ ≈ - d₂ M 8 h₂ ≈ 51.5 l₂ 5.8 d₄ 21.6 d₅ 30 l₁ ≈ 34 l₃ 8 Мах. мом. затяг. в Н·м 5 11150 грн Під замовлення До кошику
GN 6336.9-40-M8-34-O-N	6.62	3.3	40	37.5	M 8	-	5.8	21.6	-	34	8	5	Під замовлення	8435 грн	Детальніше
GN 6336.9-40-M8-34-O-N Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 3.3 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 8 h₂ ≈ - l₂ 5.8 d₄ 21.6 d₅ - l₁ ≈ 34 l₃ 8 Мах. мом. затяг. в Н·м 5 8435 грн Під замовлення До кошику
GN 6336.9-40-M8-44-M-N	6.62	4.8	40	-	M 8	51.5	5.8	21.6	30	44	8	5	Під замовлення	11302 грн	Детальніше
GN 6336.9-40-M8-44-M-N Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 4.8 d₁ -₁ 40 h₁ ≈ - d₂ M 8 h₂ ≈ 51.5 l₂ 5.8 d₄ 21.6 d₅ 30 l₁ ≈ 44 l₃ 8 Мах. мом. затяг. в Н·м 5 11302 грн Під замовлення До кошику
GN 6336.9-40-M8-44-O-N	6.62	3.3	40	37.5	M 8	-	5.8	21.6	-	44	8	5	Під замовлення	8588 грн	Детальніше
GN 6336.9-40-M8-44-O-N Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 3.3 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 8 h₂ ≈ - l₂ 5.8 d₄ 21.6 d₅ - l₁ ≈ 44 l₃ 8 Мах. мом. затяг. в Н·м 5 8588 грн Під замовлення До кошику

характеристики

Типи

Тип O: без посиленого притискного дій
Тип M: з посиленою притискною дією

Поворотна ручка

Пластик, поліамід (PA)
Робоча температура від -30 до +80 °C
Чорний колір

Натискна кнопка

Алюміній
Анодоване покриття, червоний колір

Штифт

Нержавіюча сталь AISI 303/AISI 630 N

Різьбові сегменти

Нержавіюча сталь AISI 630
Дисперсійно-зміцнена

Осьовий підшипник для типу M

Загартована нержавіюча сталь AISI 630

Пружина

Нержавіюча сталь

особливості та сфери застосування

Швидкознімні пелюсткові ручки GN 6336.9 використовуються для швидкого та простого затиску та кріплення.

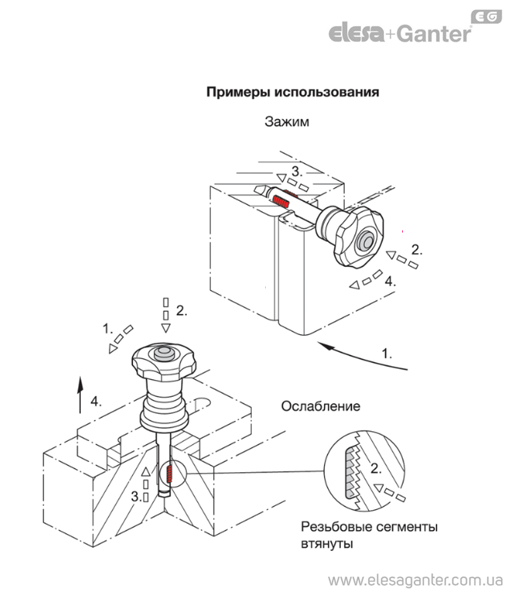

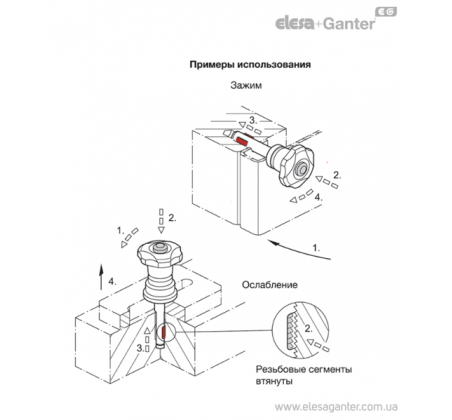

Натискання кнопки відводить різьбові сегменти, дозволяючи вставити пелюсткову ручку в різьбовий отвір. Після відпускання кнопки в цьому положенні пелюсткову ручку можна затягнути менш ніж за один оберт. З'єднання розблокується у зворотному порядку.

Для забезпечення повністю надійного з'єднання установче різьблення має точно відповідати калібру, а різьбові сегменти повинні бути міцно з'єднані.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 6336.9.pdf

Залиште відгук про товар!

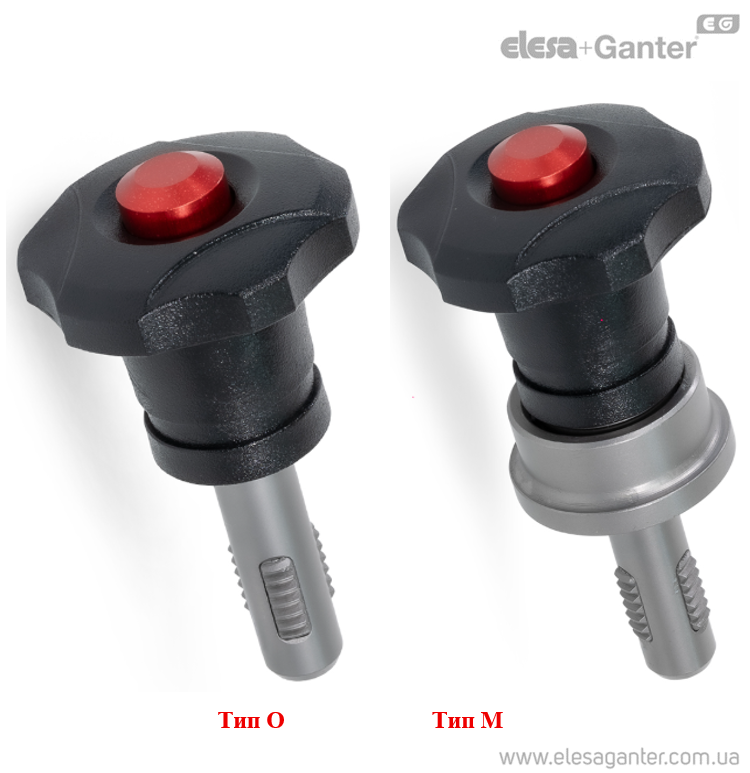

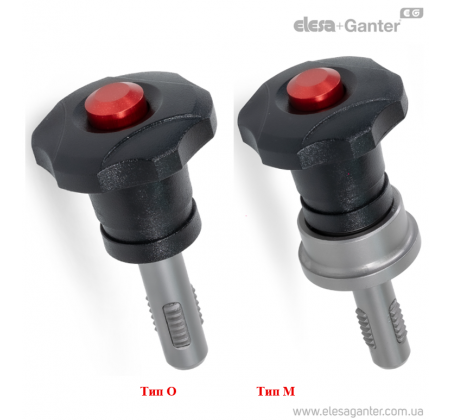

Тип O: без посиленої притискної дії
Тип M: з підшипниковим підсилювачем (до 2 разів) притискної дії
