Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без GN 6336.9-S

Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без

Сталь, ручка поліамід, алюмінієва кнопка

GN 6336.9-N

Нержавіюча сталь, ручка поліамід, алюмінієва кнопка

Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без GN 6336.9-S – фото 1

Швидкознімні поворотні ручки з висувним різьбленням для швидкого кріплення та переналаштування з підсилювачем притиску/без GN 6336.9-S – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 6336.9-S Сталь, ручка поліамід, алюмінієва кнопка

Артікул
Артікул	d3 -0.07	Мах. зусилля затиску F в кН	d₁ -₁	h₁ ≈	d₂	h₂ ≈	l₂	d₄	d₅	l₁ ≈	l₃	Мах. мом. затяг. в Н·м	В наявності	Ціна
GN 6336.9-40-M10-26-M-S	8.35	4.2	40	-	M 10	51.5	6	21.6	30	26	10	5	Під замовлення	9699 грн	Детальніше
GN 6336.9-40-M10-26-M-S Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 4.2 d₁ -₁ 40 h₁ ≈ - d₂ M 10 h₂ ≈ 51.5 l₂ 6 d₄ 21.6 d₅ 30 l₁ ≈ 26 l₃ 10 Мах. мом. затяг. в Н·м 5 9699 грн Під замовлення До кошику
GN 6336.9-40-M10-26-O-S	8.35	2.9	40	37.5	M 10	-	6	21.6	-	26	10	5	Під замовлення	7529 грн	Детальніше
GN 6336.9-40-M10-26-O-S Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 2.9 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 10 h₂ ≈ - l₂ 6 d₄ 21.6 d₅ - l₁ ≈ 26 l₃ 10 Мах. мом. затяг. в Н·м 5 7529 грн Під замовлення До кошику
GN 6336.9-40-M10-36-M-S	8.35	4.2	40	-	M 10	51.5	6	21.6	30	36	10	5	Під замовлення	9764 грн	Детальніше
GN 6336.9-40-M10-36-M-S Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 4.2 d₁ -₁ 40 h₁ ≈ - d₂ M 10 h₂ ≈ 51.5 l₂ 6 d₄ 21.6 d₅ 30 l₁ ≈ 36 l₃ 10 Мах. мом. затяг. в Н·м 5 9764 грн Під замовлення До кошику
GN 6336.9-40-M10-36-O-S	8.35	2.9	40	37.5	M 10	-	6	21.6	-	36	10	5	Під замовлення	7591 грн	Детальніше
GN 6336.9-40-M10-36-O-S Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 2.9 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 10 h₂ ≈ - l₂ 6 d₄ 21.6 d₅ - l₁ ≈ 36 l₃ 10 Мах. мом. затяг. в Н·м 5 7591 грн Під замовлення До кошику
GN 6336.9-40-M10-46-M-S	8.35	4.2	40	-	M 10	51.5	6	21.6	30	46	10	5	Під замовлення	9804 грн	Детальніше
GN 6336.9-40-M10-46-M-S Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 4.2 d₁ -₁ 40 h₁ ≈ - d₂ M 10 h₂ ≈ 51.5 l₂ 6 d₄ 21.6 d₅ 30 l₁ ≈ 46 l₃ 10 Мах. мом. затяг. в Н·м 5 9804 грн Під замовлення До кошику
GN 6336.9-40-M10-46-O-S	8.35	2.9	40	37.5	M 10	-	6	21.6	-	46	10	5	Під замовлення	7635 грн	Детальніше
GN 6336.9-40-M10-46-O-S Характеристики: d3 -0.07 8.35 Мах. зусилля затиску F в кН 2.9 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 10 h₂ ≈ - l₂ 6 d₄ 21.6 d₅ - l₁ ≈ 46 l₃ 10 Мах. мом. затяг. в Н·м 5 7635 грн Під замовлення До кошику
GN 6336.9-40-M12-34-M-S	10.07	3.7	40	-	M 12	51.5	7	21.6	30	34	12	5	Під замовлення	10280 грн	Детальніше
GN 6336.9-40-M12-34-M-S Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 3.7 d₁ -₁ 40 h₁ ≈ - d₂ M 12 h₂ ≈ 51.5 l₂ 7 d₄ 21.6 d₅ 30 l₁ ≈ 34 l₃ 12 Мах. мом. затяг. в Н·м 5 10280 грн Під замовлення До кошику
GN 6336.9-40-M12-34-O-S	10.07	2.5	40	37.5	M 12	-	7	21.6	-	34	12	5	Під замовлення	7780 грн	Детальніше
GN 6336.9-40-M12-34-O-S Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 2.5 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 12 h₂ ≈ - l₂ 7 d₄ 21.6 d₅ - l₁ ≈ 34 l₃ 12 Мах. мом. затяг. в Н·м 5 7780 грн Під замовлення До кошику
GN 6336.9-40-M12-49-M-S	10.07	3.7	40	-	M 12	51.5	7	21.6	30	49	12	5	Під замовлення	10350 грн	Детальніше
GN 6336.9-40-M12-49-M-S Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 3.7 d₁ -₁ 40 h₁ ≈ - d₂ M 12 h₂ ≈ 51.5 l₂ 7 d₄ 21.6 d₅ 30 l₁ ≈ 49 l₃ 12 Мах. мом. затяг. в Н·м 5 10350 грн Під замовлення До кошику
GN 6336.9-40-M12-49-O-S	10.07	2.5	40	37.5	M 12	-	7	21.6	-	49	12	5	Під замовлення	7851 грн	Детальніше
GN 6336.9-40-M12-49-O-S Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 2.5 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 12 h₂ ≈ - l₂ 7 d₄ 21.6 d₅ - l₁ ≈ 49 l₃ 12 Мах. мом. затяг. в Н·м 5 7851 грн Під замовлення До кошику
GN 6336.9-40-M12-69-M-S	10.07	3.7	40	-	M 12	51.5	7	21.6	30	69	12	5	Під замовлення	10404 грн	Детальніше
GN 6336.9-40-M12-69-M-S Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 3.7 d₁ -₁ 40 h₁ ≈ - d₂ M 12 h₂ ≈ 51.5 l₂ 7 d₄ 21.6 d₅ 30 l₁ ≈ 69 l₃ 12 Мах. мом. затяг. в Н·м 5 10404 грн Під замовлення До кошику
GN 6336.9-40-M12-69-O-S	10.07	2.5	40	37.5	M 12	-	7	21.6	-	69	12	5	Під замовлення	7904 грн	Детальніше
GN 6336.9-40-M12-69-O-S Характеристики: d3 -0.07 10.07 Мах. зусилля затиску F в кН 2.5 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 12 h₂ ≈ - l₂ 7 d₄ 21.6 d₅ - l₁ ≈ 69 l₃ 12 Мах. мом. затяг. в Н·м 5 7904 грн Під замовлення До кошику
GN 6336.9-40-M8-24-M-S	6.62	4.8	40	-	M 8	51.5	5.8	21.6	30	24	8	5	Під замовлення	9310 грн	Детальніше
GN 6336.9-40-M8-24-M-S Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 4.8 d₁ -₁ 40 h₁ ≈ - d₂ M 8 h₂ ≈ 51.5 l₂ 5.8 d₄ 21.6 d₅ 30 l₁ ≈ 24 l₃ 8 Мах. мом. затяг. в Н·м 5 9310 грн Під замовлення До кошику
GN 6336.9-40-M8-24-O-S	6.62	3.3	40	37.5	M 8	-	5.8	21.6	-	24	8	5	Під замовлення	7247 грн	Детальніше
GN 6336.9-40-M8-24-O-S Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 3.3 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 8 h₂ ≈ - l₂ 5.8 d₄ 21.6 d₅ - l₁ ≈ 24 l₃ 8 Мах. мом. затяг. в Н·м 5 7247 грн Під замовлення До кошику
GN 6336.9-40-M8-34-M-S	6.62	4.8	40	-	M 8	51.5	5.8	21.6	30	34	8	5	Під замовлення	9365 грн	Детальніше
GN 6336.9-40-M8-34-M-S Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 4.8 d₁ -₁ 40 h₁ ≈ - d₂ M 8 h₂ ≈ 51.5 l₂ 5.8 d₄ 21.6 d₅ 30 l₁ ≈ 34 l₃ 8 Мах. мом. затяг. в Н·м 5 9365 грн Під замовлення До кошику
GN 6336.9-40-M8-34-O-S	6.62	3.3	40	37.5	M 8	-	5.8	21.6	-	34	8	5	Під замовлення	7302 грн	Детальніше
GN 6336.9-40-M8-34-O-S Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 3.3 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 8 h₂ ≈ - l₂ 5.8 d₄ 21.6 d₅ - l₁ ≈ 34 l₃ 8 Мах. мом. затяг. в Н·м 5 7302 грн Під замовлення До кошику
GN 6336.9-40-M8-44-M-S	6.62	4.8	40	-	M 8	51.5	5.8	21.6	30	44	8	5	Під замовлення	9418 грн	Детальніше
GN 6336.9-40-M8-44-M-S Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 4.8 d₁ -₁ 40 h₁ ≈ - d₂ M 8 h₂ ≈ 51.5 l₂ 5.8 d₄ 21.6 d₅ 30 l₁ ≈ 44 l₃ 8 Мах. мом. затяг. в Н·м 5 9418 грн Під замовлення До кошику
GN 6336.9-40-M8-44-O-S	6.62	3.3	40	37.5	M 8	-	5.8	21.6	-	44	8	5	Під замовлення	7356 грн	Детальніше
GN 6336.9-40-M8-44-O-S Характеристики: d3 -0.07 6.62 Мах. зусилля затиску F в кН 3.3 d₁ -₁ 40 h₁ ≈ 37.5 d₂ M 8 h₂ ≈ - l₂ 5.8 d₄ 21.6 d₅ - l₁ ≈ 44 l₃ 8 Мах. мом. затяг. в Н·м 5 7356 грн Під замовлення До кошику

характеристики

Типи

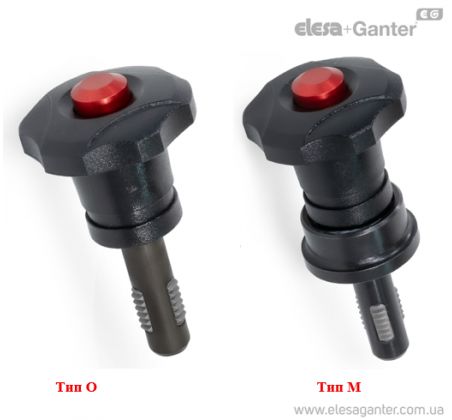

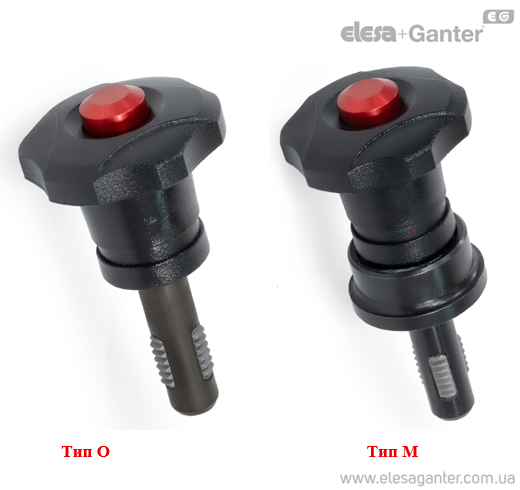

Тип O: без посиленого притискного дій
Тип M: з посиленою притискною дією

Поворотна ручка

Пластик, поліамід (PA)
Робоча температура від -30 до +80 °C
Чорний колір

Натискна кнопка

Алюміній
Анодоване покриття, червоний колір

Штифт

Сталь марганець фосфатований S

Різьбові сегменти

Нержавіюча сталь AISI 630
Дисперсійно-зміцнена

Осьовий підшипник для типу M

Сталь, азотована, чорнена

Пружина

Нержавіюча сталь

Особливості та сфери застосування

Швидкознімні пелюсткові ручки GN 6336.9 використовуються для швидкого та простого затиску та кріплення.

Натискання кнопки відводить різьбові сегменти, дозволяючи вставити пелюсткову ручку в різьбовий отвір. Після відпускання кнопки в цьому положенні пелюсткову ручку можна затягнути менш ніж за один оберт. З'єднання розблокується у зворотному порядку.

Для забезпечення повністю надійного з'єднання установче різьблення має точно відповідати калібру, а різьбові сегменти повинні бути міцно з'єднані.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 6336.9.pdf

Залиште відгук про товар!

Тип O: без посиленої притискної дії
Тип M: з підшипниковим підсилювачем (до 2 разів) притискної дії
