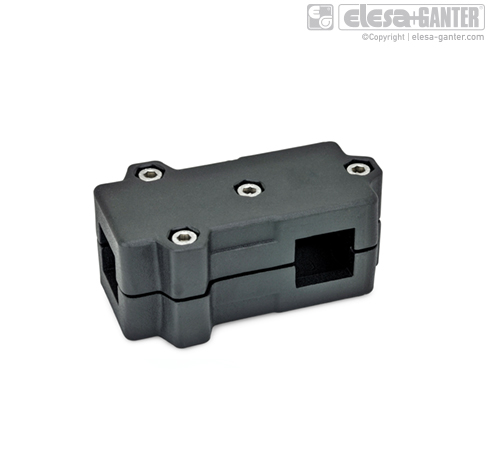

Т-подібні кутові сполучні елементи під квадратні/круглі профілю/комбінован GN 193

Друк
Т-подібні кутові сполучні елементи під квадратні/круглі профілю/комбінован GN 193 – фото 1
Т-подібні кутові сполучні елементи під квадратні/круглі профілю/комбінован GN 193 – фото 2
Т-подібні кутові сполучні елементи під квадратні/круглі профілю/комбінован GN 193 – фото 1
Т-подібні кутові сполучні елементи під квадратні/круглі профілю/комбінован GN 193 – фото 2
Т-подібні кутові сполучні елементи під квадратні/круглі профілю/комбінован GN 193 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 193 Алюміній пластикове покриття чорний/сірий колір

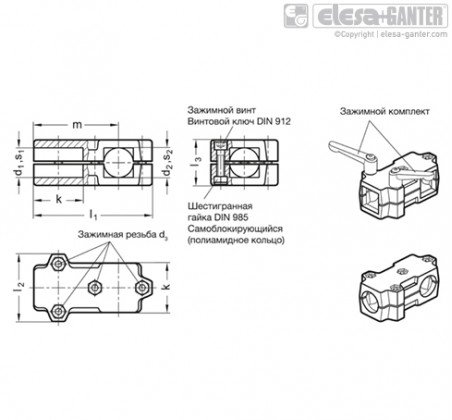

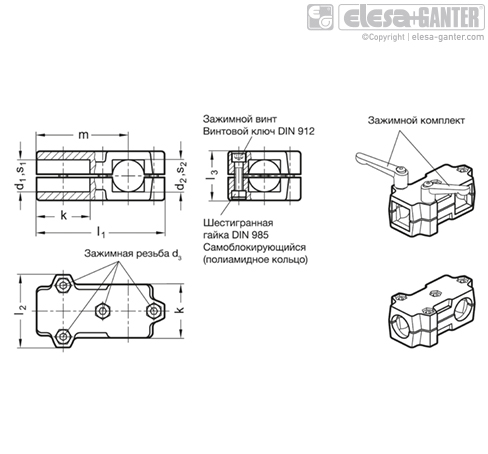

Артікул s1 d1 s2 d2 k l1 d3 l2 Затиск комплекти для d3 l3 m В наявності Ціна
GN 193-B20-B20-50-2-BL - B 20 - B 20 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1530 грн
Детальніше
GN 193-B20-B20-50-2-SW - B 20 - B 20 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1530 грн
Детальніше
GN 193-B20-V20-50-2-BL - B 20 V 20 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1535 грн
Детальніше
GN 193-B20-V20-50-2-SW - B 20 V 20 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1535 грн
Детальніше
GN 193-B25-B25-50-2-BL - B 25 - B 25 50 120 M 8 68 GN 911-M8-40 46 85 Так
1526 грн
Детальніше
GN 193-B25-B25-50-2-SW - B 25 - B 25 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1522 грн
Детальніше
GN 193-B25-V25-50-2-BL - B 25 V 25 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1530 грн
Детальніше
GN 193-B25-V25-50-2-SW - B 25 V 25 - 50 120 M 8 68 GN 911-M8-40 46 85 Так
1530 грн
Детальніше
GN 193-B30-B30-50-2-BL - B 30 - B 30 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1522 грн
Детальніше
GN 193-B30-B30-50-2-SW - B 30 - B 30 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1522 грн
Детальніше
GN 193-B30-B30-60-2-BL - B 30 - B 30 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2104 грн
Детальніше
GN 193-B30-B30-60-2-SW - B 30 - B 30 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2104 грн
Детальніше
GN 193-B30-V30-50-2-BL - B 30 V 30 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1524 грн
Детальніше
GN 193-B30-V30-50-2-SW - B 30 V 30 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1524 грн
Детальніше
GN 193-B30-V30-60-2-BL - B 30 V 30 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2106 грн
Детальніше
GN 193-B30-V30-60-2-SW - B 30 V 30 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2106 грн
Детальніше
GN 193-B32-B32-60-2-BL - B 32 - B 32 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2107 грн
Детальніше
GN 193-B32-B32-60-2-SW - B 32 - B 32 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2107 грн
Детальніше
GN 193-B35-B35-60-2-BL - B 35 - B 35 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2101 грн
Детальніше
GN 193-B35-B35-60-2-SW - B 35 - B 35 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2101 грн
Детальніше
GN 193-B35-V35-60-2-BL - B 35 V 35 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2099 грн
Детальніше
GN 193-B35-V35-60-2-SW - B 35 V 35 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2099 грн
Детальніше
GN 193-B40-B40-60-2-BL - B 40 - B 40 60 141 M 8 79 GN 911-M8-55 59 101.5 Так
2092 грн
Детальніше
GN 193-B40-B40-60-2-SW - B 40 - B 40 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2092 грн
Детальніше
GN 193-B40-B40-76-2-BL - B 40 - B 40 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2358 грн
Детальніше
GN 193-B40-B40-76-2-SW - B 40 - B 40 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2358 грн
Детальніше
GN 193-B40-V40-60-2-BL - B 40 V 40 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2091 грн
Детальніше
GN 193-B40-V40-60-2-SW - B 40 V 40 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2091 грн
Детальніше
GN 193-B40-V40-76-2-BL - B 40 V 40 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2394 грн
Детальніше
GN 193-B40-V40-76-2-SW - B 40 V 40 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2394 грн
Детальніше
GN 193-B42-B42-76-2-BL - B 42 - B 42 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2355 грн
Детальніше
GN 193-B42-B42-76-2-SW - B 42 - B 42 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2355 грн
Детальніше
GN 193-B45-B45-76-2-BL - B 45 - B 45 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2390 грн
Детальніше
GN 193-B45-B45-76-2-SW - B 45 - B 45 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2390 грн
Детальніше
GN 193-B45-V45-76-2-BL - B 45 V 45 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2382 грн
Детальніше
GN 193-B45-V45-76-2-SW - B 45 V 45 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2382 грн
Детальніше
GN 193-B48-B48-76-2-BL - B 48 - B 48 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2340 грн
Детальніше
GN 193-B48-B48-76-2-SW - B 48 - B 48 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2340 грн
Детальніше
GN 193-B50-B50-76-2-BL - B 50 - B 50 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2333 грн
Детальніше
GN 193-B50-B50-76-2-SW - B 50 - B 50 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2333 грн
Детальніше
GN 193-B50-V50-76-2-BL - B 50 V 50 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2363 грн
Детальніше
GN 193-B50-V50-76-2-SW - B 50 V 50 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2363 грн
Детальніше
GN 193-V20-B20-50-2-BL V 20 - - B 20 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1535 грн
Детальніше
GN 193-V20-B20-50-2-SW V 20 - - B 20 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1535 грн
Детальніше
GN 193-V20-V20-50-2-BL V 20 - V 20 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1530 грн
Детальніше
GN 193-V20-V20-50-2-SW V 20 - V 20 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1530 грн
Детальніше
GN 193-V25-B25-50-2-BL V 25 - - B 25 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1530 грн
Детальніше
GN 193-V25-B25-50-2-SW V 25 - - B 25 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1530 грн
Детальніше
GN 193-V25-V25-50-2-BL V 25 - V 25 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1527 грн
Детальніше
GN 193-V25-V25-50-2-SW V 25 - V 25 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1527 грн
Детальніше
GN 193-V30-B30-50-2-BL V 30 - - B 30 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1525 грн
Детальніше
GN 193-V30-B30-50-2-SW V 30 - - B 30 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1525 грн
Детальніше
GN 193-V30-B30-60-2-BL V 30 - - B 30 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2101 грн
Детальніше
GN 193-V30-B30-60-2-SW V 30 - - B 30 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2101 грн
Детальніше
GN 193-V30-V30-50-2-BL V 30 - V 30 - 50 120 M 8 68 GN 911-M8-40 46 85 Під замовлення Під замовлення
1516 грн
Детальніше
GN 193-V30-V30-50-2-SW V 30 - V 30 - 50 120 M 8 68 GN 911-M8-40 46 85 Так
1516 грн
Детальніше
GN 193-V30-V30-60-2-BL V 30 - V 30 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2232 грн
Детальніше
GN 193-V30-V30-60-2-SW V 30 - V 30 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Так
2016 грн
Детальніше
GN 193-V35-B35-60-2-BL V 35 - - B 35 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2099 грн
Детальніше
GN 193-V35-B35-60-2-SW V 35 - - B 35 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2099 грн
Детальніше
GN 193-V35-V35-60-2-BL V 35 - V 35 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2096 грн
Детальніше
GN 193-V35-V35-60-2-SW V 35 - V 35 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2096 грн
Детальніше
GN 193-V40-B40-60-2-BL V 40 - - B 40 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2091 грн
Детальніше
GN 193-V40-B40-60-2-SW V 40 - - B 40 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2091 грн
Детальніше
GN 193-V40-B40-76-2-BL V 40 - - B 40 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2394 грн
Детальніше
GN 193-V40-B40-76-2-SW V 40 - - B 40 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2394 грн
Детальніше
GN 193-V40-V40-60-2-BL V 40 - V 40 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Так
2207 грн
Детальніше
GN 193-V40-V40-60-2-SW V 40 - V 40 - 60 141 M 8 79 GN 911-M8-55 59 101.5 Під замовлення Під замовлення
2076 грн
Детальніше
GN 193-V40-V40-76-2-BL V 40 - V 40 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2347 грн
Детальніше
GN 193-V40-V40-76-2-SW V 40 - V 40 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2347 грн
Детальніше
GN 193-V45-B45-76-2-BL V 45 - - B 45 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2382 грн
Детальніше
GN 193-V45-B45-76-2-SW V 45 - - B 45 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2382 грн
Детальніше
GN 193-V45-V45-76-2-BL V 45 - V 45 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2377 грн
Детальніше
GN 193-V45-V45-76-2-SW V 45 - V 45 - 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2377 грн
Детальніше
GN 193-V50-B50-76-2-BL V 50 - - B 50 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2327 грн
Детальніше
GN 193-V50-B50-76-2-SW V 50 - - B 50 76 176 M 10 98 GN 911-M10-63 70 126 Під замовлення Під замовлення
2327 грн
Детальніше
GN 193-V50-V50-76-2-BL V 50 - V 50 - 76 176 M 10 98 GN 911-M10-63 70 126 Так
2319 грн
Детальніше
GN 193-V50-V50-76-2-SW V 50 - V 50 - 76 176 M 10 98 GN 911-M10-63 70 126 Так
2319 грн
Детальніше
Характеристики

Ідентифікаційний номер
№ 2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
безбарвний

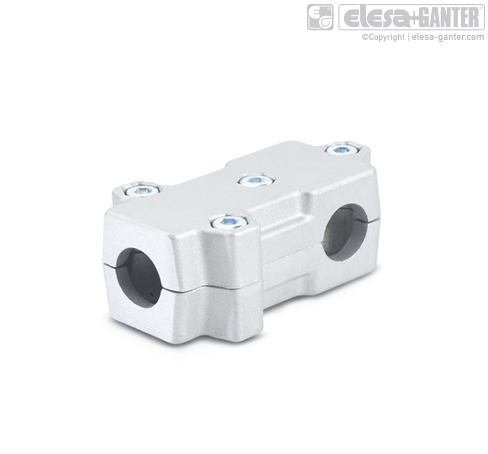

матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт із головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304

особливості та сфери застосування

Робочі отвори Т-подібних кутових затискачів GN 193 не піддавалися механічній обробці і призначені для конструкційних труб GN 990 DIN 2391, DIN 2395 і DIN 2462 відповідно. Варіанти виконання із квадратними отворами також підходять для профільних систем.

Круглі та квадратні отвори того ж номінального розміру можуть бути зібрані у будь-якій комбінації. Наприклад, номінальний розмір 20 має наступні варіанти комбінації: B20-B20, B20-V20, V20-B20 та V20-V20.

Це стандартний затискний гвинт з торцевою головкою із шестигранним поглибленням DIN 912. Він може бути замінений затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Зажимні гвинти можуть бути замінені ручками GN 911 / GN 911.3
Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!
  • Тип В: круглий отвір
  • Тип V: під квадрат

** для конструкційних труб GN 990

     Зажимні гвинти можуть бути замінені ручками GN 911 / GN 911.3
